Назначение
Системы цифровой противоразгонной защиты CSI 6300 SIS (далее - системы) предназначены для измерений и контроля скорости вращения, определения направления вращения валов различного оборудования.
Описание
Принцип действия систем основан на измерении частоты выходного сигнала первичных преобразователей, преобразовании в значение скорости вращения и токовый сигнал, отображении измеренных значений на ЖК-дисплее, определении направления вращения, формировании сигналов управления внешними устройствами и передаче информации на компьютеры.
Конструктивно системы выполнены в виде трех модулей A6370D с микроконтроллерным управлением, размещенных в 19-дюймовом шасси с задней панелью, обеспечивающей электрические соединения между модулями. Каждый из модулей осуществляет измерение и преобразование сигналов первичных преобразователей одним каналом (входом) и обеспечивает их питание. В качестве первичных преобразователей используются преобразователи вихретоковые PR64xx/, состоящие из конвертеров сигнала CON 0х1 и датчиков РЯ642х/ххх-ххх. Соединение модулей позволяет выполнять сравнение измеренных значений и состояния модулей.
Системы изготавливаются в двух модификациях:
- модификация без интерфейса profibus A6370D;
- модификация с интерфейсом profibus А6370D/DP.
Системы имеют два токовых выхода с диапазоном (0-20) мА или (4-20) мА на каждый модуль, 3 импульсных выхода, 4 дискретных входа и 7 дискретных программируемых выходов.
Программное обеспечение
В составе систем используется программное обеспечение, указанное в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения систем _
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
Firmware A6370 | 5620-00000 | 1.02 | 0xED17F153 | CRC32 Poln:04C11DB7 |
Защита программного обеспечения систем от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

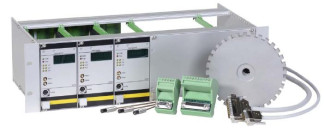

Внешний вид систем представлен на рисунке 1.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики систем
Наименование характеристики | Значение |
Диапазон измерений и преобразований частоты входного сигнала, Гц | 0 - 20000 |
Диапазон измерений и преобразований скорости вращения, об/мин | 0 - 65535 |
Диапазон воспроизведений токового сигнала, мА | 0 - 20 |
Пределы допускаемой приведенной погрешности при измерении частоты входного сигнала и преобразовании в значение скорости, % | ±0,03 |
Пределы допускаемой приведенной погрешности при воспроизведении токового сигнала, % | ± 1 |
Время реакции (быстродействие), мс, не более: - при измерении скорости: в режиме «1х на оборот» при 3000 об/мин в режиме «автоматический» - при определении направления вращения | 48 28 3 периода входного сигнала + 8 |
Напряжения питания постоянным током, В | 19 - 31,2 |
Напряжение питания датчика постоянным током, В | 24,5±1,5 |
Потребляемая мощность, Вт, не более | 30 |
Габаритные размеры (длина х ширина х высота), мм, не более | 482,6х132,5х215 |
Масса, кг, не более | 7,0 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 35 °С, % | от минус 20 до 65 от 5 до 95 без конденсации |
Степень защиты от твердых предметов (IP) | IP20 |
Средняя наработка на отказ, ч, не менее | 175000 |
Средний срок службы, лет, не менее | 20 |
Знак утверждения типа
наносится на титульные листы руководства пользователя и паспорта типографским способом, а также на наклейку, расположенную передней панели системы.
Комплектность
Таблица 3 - Комплект поставки систем
Наименование | Количество, шт |
Система цифровой противоразгонной защиты CSI 6300 SIS | 1 |
Руководство пользователя | 1 |
Паспорт | 1 |
Методика поверки МП 10-221-2013 | 1 |
Поверка
осуществляется по документу МП 10-221-2013 «ГСИ. Системы цифровой противоразгонной защиты CSI 6300 SIS. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.
Эталоны, применяемые при поверке:
- мультиметр AG/HP 34401A DMM. Диапазон измерений частоты от 40 Гц до 300 кГц, относительная погрешность ± 0,01 %. Предел измерений тока 100 мА, приведенная погрешность ± 0,005 %;
- осциллограф цифровой Tektronix Scop TPS2024. Пределы измерений 25 мс; 50 мс; 2,5 с, относительная погрешность ± 5 10-5 %;
Сведения о методах измерений
Методика измерений содержатся в документе «Системы цифровой противоразгонной защиты CSI 6300 SIS Руководство пользователя». MHM-97442 NC: 6110-90200.
Нормативные и технические документы, устанавливающие требования к системам цифровой противоразгонной защиты CSI 6300 SIS
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «EPRO GmbH», Германия.
Рекомендации к применению
При осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта.
