| Номер в госреестре | 53841-13 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ИДД |
| Изготовитель | ФГУП "Завод "Прибор", г.Челябинск; ЗАО "НПК ВИП", г.Екатеринбург |
| Год регистрации | 2013 |
| Срок свидетельства | 18.06.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Датчики давления ИДД Назначение средства измерений
Датчики давления ИДД (далее - датчики) предназначены для измерения избыточного давления воды в магистралях систем теплоснабжения, горячего и холодного водоснабжения, при эксплуатации в составе автоматизированного индивидуального теплового пункта (АИТП).
Принцип действия датчиков основан на измерении и преобразовании давления среды, воздействующей на мембрану чувствительного элемента, в электрический сигнал на базе интерфейса CAN (стандарт ISO 11898), версии 2.0 В, пропорциональный механической деформации мембраны.
Конструктивно датчик состоит из первичного преобразователя, электронного блока обработки сигналов, расположенных в цилиндрическом корпусе, и соединителя электрического типа DIN 43650.
Подача измеряемого давления осуществляется через штуцер с резьбой. Подача питания и съём сигнала осуществляется через соединитель электрический.
По устойчивости к климатическим воздействиям датчики соответствуют исполнению УХЛ 3.1 по ГОСТ 15150-69.
По устойчивости к воздействию атмосферного давления датчики соответствуют группе P1 по ГОСТ Р 52931-2008.
Степень защиты оболочки от проникновения пыли и воды IP54 по ГОСТ 14254-96.
По устойчивости к механическим воздействиям датчики являются виброустойчивыми и соответствуют группе L3 по ГОСТ Р 52931-2008.
Датчики являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

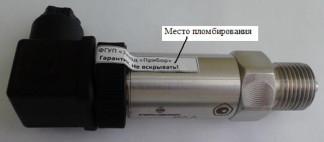

Общий вид датчика представлен на рисунке 1.
Идентификационные данные программного обеспечения, используемого для передачи данных с датчика на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| РПО «IDD» | IDD v10.hex | Версия 1.0 | 362DC210D31 391BFAFC1E0 31525D93DB | MD5 |
Прикладное программное обеспечение (ППО) датчиков давления ИДД не влияет на метрологические характеристики.
Защита программного обеспечения датчиков от непреднамеренных и преднамеренных изменений соответствует уровню ”С” по МИ 3286-2010.
| Верхний предел измерения избыточного давления (ВПИ), МПа | 1,6 |
| Пределы допускаемой основной приведенной погрешности измерения избыточного давления (Уе), в % от ВПИ | ± 0,25 |
| Предел допускаемой вариации выходного сигнала, в % от ВПИ | 0,5 - гп |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ Пределы допускаемой дополнительной приведенной погрешности, вызванной плавным изменением напряжения питания, % от ВПИ Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием внешнего переменного магнитного поля, % от ВПИ | ± 0,15 |
| ± 0,1 | |
| ± 0,1 | |
| ± 0,1 | |
| Напряжение питания постоянного тока, В | 12-36 |
| Потребляемая мощность, В • А, не более | 2 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры, мм, не более длина ширина высота | 130 55 35 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от 5 до 50 |
| - относительная влажность воздуха при температуре 35 оС, % | от 30 до 80 |
| Средняя наработка до отказа, ч, не менее | 100 000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на корпус датчика давления ИДД методом лазерной гравировки.
| Обозначение | Наименование | Кол. | Примечания |
| ИДД | Датчик давления | 1 | |
| Прокладка | 1 | ||
| ПКЕВ.406233.001ПС | Паспорт | 1 | |
| МП 88-221-2012 | Методика поверки | 1 | Поставляется один экземпляр на 10 штук и меньшее количество датчиков, при поставке в один адрес, если иное не оговорено в заказе |
| ПКЕВ.406233.001РЭ | Руководство по эксплуатации | 1 | |
| 643.ПКЕВ .00007-02 33 02 | Руководство оператора ППО ИДД | 1 | |
| 643.ПКЕВ.00007-02 34 | Руководство оператора ППО ИДД | 1 | |
| Прикладное программное обеспечение (ППО) | CD диск с ППО | 1 | |
| Преобразователь интерфейсов SL-USB-CAN06AEXT | Преобразователь USB - CAN | 1 | Поставляется по отдельному заказу |
осуществляется по документу МП 88-221-2012 «ГСИ. Датчики давления ИДД. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.
Перечень эталонов, применяемых при поверке:
- калибратор давления СРС 3000. Диапазон измерения избыточного давления (0-4) МПа, пределы допускаемой основной приведенной погрешности ± 0,025 %.
Методика измерений входит в состав руководства по эксплуатации ПКЕВ.406233.001РЭ «Датчики давления ИДД».
Нормативные и технические документы, устанавливающие требования к датчикам давления ИДД
1 ГОСТ 22520-85 Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Лист № 4 Всего листов 4
3 ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
4 ПКЕВ.406233.001ТУ Датчики давления ИДД. Технические условия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
