| Номер в госреестре | 53849-13 |
| Наименование СИ | Модули программно-технических комплексов |
| Обозначение типа СИ | СПЕКТ-1440, СПЕКТ-1455 |
| Изготовитель | ООО "НПФ СПЕКТРОН", г.Тольятти |
| Год регистрации | 2013 |
| Срок свидетельства | 18.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Модули программно-технических комплексов СПЕКТ-1440, СПЕКТ-1455 Назначение средства измерений
Модули программно-технических комплексов СПЕКТ-1440, СПЕКТ-1455 (далее -модули ПТК) - предназначены для измерения напряжения постоянного тока, воспроизведения напряжения и силы постоянного тока, а также обработки информации и выдачи управляемых воздействий на исполнительные механизмы.
Принцип работы модулей ПТК основан на измерении входных аналоговых сигналов (входные каналы) с последующим преобразованием их в цифровой сигнал, а также для воспроизведения аналоговых сигналов (выходные каналы) с последующей передачей их на исполнительные механизмы.
Модули ПТК взаимодействуют с персональным компьютером и другими удаленными устройствами, используя стандартные интерфейсы связи.
В модуле СПЕКТ-1440 предусмотрен коммуникационный интерфейс RS-485, а в модуле СПЕКТ-1455 - RS-485 и Ethernet. Обмен данными осуществляется по протоколу MODBUS.
Конструктивно модули ПТК представляют собой функционально законченные устройства, размещенные в пластиковом корпусе с креплением на DIN-рейку 35^7,5. Снаружи корпуса размещены органы управления и индикации. Для подключения проводов и кабелей от внешнего оборудования предусмотрены легкосъемные разъемы.
Предназначены для измерения электрических сигналов датчиков, формирования выходных сигналов, передачи, обработки, хранения информации о ходе технологического процесса при создании открытых систем АСУ ТП в различных отраслях промышленности. Модули ПТК предназначены для построения АСУ ТП следующих типов:
• локальные, автономные системы автоматизации
• распределенные системы,
а также для модернизации и реконструкции существующих систем автоматизации.
Особенности модулей ПТК:
• возможность интегрировать модули ПТК с промышленными контроллерами от различных производителей в единую АСУ ТП при условии, что эти контроллеры поддерживают протокол MODBUS;
• масштабировать системы;
• высокая производительность обработки (32-разрядный центральный процессор с ядром ARM-7 в модуле СПЕКТ-1455) и передача данных через локальные вычислительные сети (до 4 МБод );
• простота и удобство программирования и документирования в модуле СПЕКТ-1455 (2 типа технологических языков: функциональных блоков и контактно-релейной символики).
Модули ПТК имеют встроенное и внешнее программное обеспечение (ПО).
Лист № 2 Всего листов 5
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать модули ПТК, регистрировать и сохранять результаты измерений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С».
шншшип ппм ш

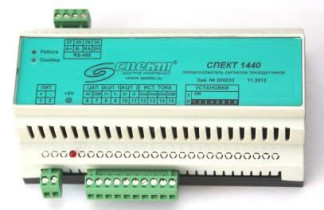

Рисунок 1 - Внешний вид модуля СПЕКТ-1440
Таблица 1 - Характеристики ПО
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентифика ционный номер) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Встроенное СПЕКТ-1455: спект-1455- 1.03.dlc | Микропрограм ма | V 1.03 | A595FE559D11FF36566031FB0 6B3B202 | MD-5 |
| Внешнее СПЕКТ-1455: adlenv.exe | АДЕПТ | V 1.0.1 | F9E746893165DAD1E4EBED37 880E4F7E | MD-5 |
| Встроенное СПЕКТ-1440: 123.hex | Микропрограм ма | V 123 | 521F9B3D5CF1C74375CB34D3 27BEC3C1 | MD-5 |
| Внешнее СПЕКТ-1440 Спект-1440- v23 | СПЕКТ-1440 | V 23 | FF8612CB3B75F254289C3E57 D31B4A9C | MD-5 |
Рисунок 2 - Внешний вид модуля СПЕКТ-1455
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики модулей НТК
| Наименование характеристики | Значение | |
| СПЕКТ-1440 | СПЕКТ-1455 | |
| Количество входных каналов | 2 | 8 |
| Диапазон измерения напряжения постоянного тока | от минус 3,5 до плюс 3,5 мВ; от минус 7 до плюс 7 мВ; от минус 15 до плюс 15 мВ; от минус 30 до плюс 30 мВ | от 0 до плюс 10 В; от минус 10 до плюс 10 В; от минус 5 до плюс 5 В; от минус 2,5 до плюс 2,5 В |
| Пределы допускаемой приведенной (к ширине диапазона) погрешности измерения напряжения постоянного тока, % | ±0,2 | ±0,2 |
| Количество выходных каналов | 1 | 2 |
| Диапазон воспроизведения напряжения постоянного тока, В | от 0,1 до 10 | от минус 10 до плюс 10; от 0 до плюс 5 |
| Пределы допускаемой приведенной (к ширине диапазона) погрешности воспроизведения напряжения постоянного тока, % | ±0,2 | ±0,5 |
| Наименование характеристики | Значение | |
| СПЕКТ-1440 | СПЕКТ-1455 | |
| Диапазон воспроизведения силы постоянного тока, мА | - | от 0 до плюс 20; от 4 до 20 |
| Пределы допускаемой приведенной (к ширине диапазона) погрешности воспроизведения силы постоянного тока, % | ±0,2 | |
| Рабочие условия применения: - температура, °С - относительная влажность при 25 °С, % не более | от 5 до 55 80 | |
| Габаритные размеры (ВхШхГ), мм, не более | 160х95х60 | |
| Масса, кг, не более | 0,6 | |
| Напряжение питания | от 16 до 36 В (постоянного тока) | |
| Средняя наработка на отказ, ч, не менее | 10000 | |
| Срок службы, лет, не менее | 10 | |
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а на переднюю панель модулей ПТК методом трафаретной печати со слоем защитного покрытия.
Таблица 3 - Комплектность
| №№ п/п | Наименование изделия | Кол-во |
| 1 | Модуль программно-технических комплексов СПЕКТ-1440 (СПЕКТ-1455) | 1 шт. |
| 2 | Комплект монтажных частей | 1 шт. |
| 3 | Паспорт | 1 экз. |
| 4 | Система программирования СПЕКТ-1440, АДЕПТ на компакт-диске с описанием | 1 шт. |
осуществляется согласно МИ 2539-99 «Государственная система обеспечения единства измерений. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки и их основные метрологические характеристики приведены в таблице 4.
Таблица 4
| Средства измерений | Характеристики | Пределы допускаемой относительной погрешности, % |
| Калибратор универсальный 9100 | Диапазон воспроизведения напряжения постоянного тока: от 0 до 1050 В | 0,004 |
| Средства измерений | Характеристики | Пределы допускаемой относительной погрешности, % |
| Мультиметр цифровой 2002 | Диапазон измерения силы постоянного тока: от 0 до 20 мА Диапазон измерения напряжения постоянного тока: от 0 до 10 В | 0,005; 0,02 |
Методика (методы) измерений приведена в паспортах «Модули программно-технических комплексов СПЕКТ-1440.Паспорт», «Модули программно-технических комплексов СПЕКТ-1455. Паспорт».
Нормативные документы, устанавливающие требования к модулям ПТК
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне 110-16 ... 30 А».
ГОСТ 8.027-01 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТУ 4252-001-6321054136-2012 «Модули программно-технических комплексов СПЕКТ-1440, СПЕКТ-1455. Групповые технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
