| Номер в госреестре | 53850-13 |
| Наименование СИ | Устройства измерительные многофункциональные |
| Обозначение типа СИ | МИР КПР-01М |
| Изготовитель | ООО "НПО "Мир", г.Омск |
| Год регистрации | 2013 |
| Срок свидетельства | 18.06.2018 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительные многофункциональные МИР КПР-01М Назначение средства измерений
Устройства измерительные многофункциональные МИР КПР-01М (далее - устройства, КПР-01М) предназначены для измерения и анализа параметров электрической сети (напряжения и силы переменного тока, частоты, электрической мощности и энергии).
Принцип действия КПР-01М основан на аналого-цифровом преобразовании мгновенных значений входных сигналов силы и напряжения переменного тока, математической обработке и вычислении параметров сети переменного тока, фиксации состояния входных каналов ТС по измеренному сопротивлению каналов, управлении состоянием выходных каналов ТУ и обмене данными по интерфейсам.
Устройства КПР-01М так же предназначены для, определения состояния электрооборудования энергообъекта, регистрации процессов в сети, включая осциллографирование, определения качества и учета количества электроэнергии.
Устройства являются высокотехнологичными электронными устройствами, работающими под управлением встроенного микроконтроллера.
КПР-01М имеют модификации, отличающиеся номинальным (максимальным 1макс.) током, классом точности, наличием каналов ТС/ТУ и количеством интерфейсов. Структура кода для заказа КПР-01 приведена на рисунке 1. Интерфейс Ethernet, один интерфейс RS-485, интерфейс синхронизации CAN присутствует во всех модификациях.
МИ I1 КИГ-1Н >1.
| Символы | Наличие программной функция | |
| Ос щшло1 раф нрова i i н е | Контроль параметров качества электроэнергии | |
| Отсутигтыукг | - | |
| К | 4 | |
| Q | ■ | |
| ку | + | |
| Символы | 1 la_i нчпе опции | |
| Дис^срстныс каналы ввола / вывода: 8ТС/2ТУ | Второй ш-гиерфейс RS-485 и интерфейс расширения | |
| Отсутствуют | - | - |
| тм | + | - |
| TIV1-2K | 4 | + |
| Символы | Номинальный (максимальный) ток | Класс точности при измерения активной реактивной энергии |
| 5 | 1 Л (ЮЛ); 5 Л (10 А) | 0,2S 1 0,5 |
| 5Р | 5 А ( 150 А) | 0.5S/ 1 |
Рисунок 1 - Структура кода для заказа КПР-01 М КПР-01 М представляет собой конструктивно законченное изделие в пластиковом корпусе. На лицевой панели расположены соединители для подключения измерительных цепей, каналов ввода-вывода и интерфейсов, а также светодиодные индикаторы.
На задней панели расположена защелка для крепления на DIN-рейке шириной 35 мм.
На боковой поверхности КПР-01М расположен шильд с изображением и маркировкой всех контактов соединителей и индикаторов.

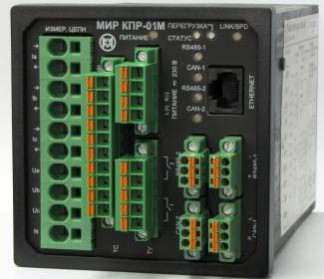

Внешний вид КПР-01М приведен на рисунке 2.
Идентификационные данные программного обеспечения (далее по тексту - ПО) КПР-01 М приведены в таблице 1.
Встроенное ПО КПР-01М реализовано аппаратно (в управляющем микроконтроллере) и является метрологически значимым.
Встроенное ПО КПР-01М может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Встроенное ПО КПР-01М не может быть считано с устройства без применения специальных программно-технических устройств.
Таблица 1 - Характеристики программного обеспечения
| Обозначение ПО | Идентификационное наименование ПО | Версия (иден-тификацион-ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| М11.00319-01 | Рабочая программа КПР-01 | 1.F.655 | 5a14ee5d64b09be9d8c56681f11 bc792 | md5 |
| Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А». | ||||
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Основные метрологические и технические характеристики приведены ниже.
КПР-01М обеспечивают измерение следующих параметров трехфазной электрической
сети:
- Действующих значений силы и напряжения переменного тока по каждой фазе;
- Действующих значений линейных напряжений переменного тока;
- Активной и реактивной мощности по каждой фазе и суммарной по трем фазам;
- Частоты сети переменного тока;
- Активной и реактивной энергии прямого и обратного направлений.
КПР-01М имеют следующие измерительные каналы и каналы ввода-вывода:
- 3 канала измерения силы переменного тока;
- 3 канала измерения напряжений переменного тока (3-х или 4-х проводное подключение);
- 8 каналов дискретного ввода, каналы ТС;
- 2 канала дискретного вывода, каналы ТУ.
КПР-01М имеют следующие интерфейсы:
- 1 или 2 (в зависимости от исполнения) интерфейса RS-485;
- Интерфейс Ethernet 10/100BASE-TX (витая пара);
- 1 или 2 (в зависимости от исполнения) интерфейса CAN 2.0В (интерфейсы синхронизации и расширения).
Таблица 2 - Основные метрологические и технические характеристики
| Параметр | Значение | Примечание | ||||
| Номинальное фазное/линейное напряжение переменного тока UHOMВ | 57,7/100; 120/207; 220/380; 230/400 | - | ||||
| Диапазон измерения фазного/линейного напряжения переменного тока, В | от 10/17 до 300/520 | - | ||||
| Номинальный ток 1ном, А | 1; 5 5 | для КПР-01М: класса точности 0,2S/0,5; класса точности 0,5S/1 | ||||
| Диапазон измерения силы переменного тока, А | от 0,01 до 10 от 0,05 до 150 | для КПР-01М: класса точности 0,2S/0,5; класса точности 0,5S/1 | ||||
| Номинальная частота fHOM, Гц | 50 | - | ||||
| Диапазон измерения частоты, Г ц | от 47,5 до 52,5 | - | ||||
| Постоянная счета импульсов | 5000 (имп./кВт-ч) для активной энергии, 5000 (имп./квар-ч) для реактивной энергии | Используется для преобразования кода энергии, сохраненного в памяти КПР-01 М, в значение энергии | ||||
| Пределы допускаемой основной относительной погрешности измерения СКЗ* силы переменного тока при времени измерения 20 мс, %, для КПР-01М класса точности | 0,2S/0,5 | ± | ± 0,2 + 0,2 | ,2 (Irn ^ 1 1 0 | при 1ном. — 1 — /макс.; при 0,011ном. — 1 — /ном. | |
| 0,5S/1 | ± | ± 1,0 + 0,5 | 1 Г1т 1] V 1 0_ | при 0,21ном. — 1 — !макс.; при 0,01/ном. — I — 0,2/ном. | ||
| Пределы допускаемой основной относительной погрешности измерения СКЗ фазного и линейного напряжения переменного тока при времени измерения 20 мс, % | ± 0,5 ± 0,2 | в диапазоне от 10 до 40 В от 40 до 300 В | ||||
| Предел допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц | ± 0,01 | время усреднения не менее 20 с | ||||
| Предел допускаемой основной абсолютной погрешности суточного хода часов реального времени в диапазоне | ± 0,5 | |||||
| рабочих температур, с/сут | |||
| Стартовый ток, А | 0,001 0,005 | для КПР-01М: класса точности 0,2S/0,5; класса точности 0,5S/1 | |
| Значения активной и реактивной мощностей, измеренные после приложения фазного напряжения равного 1,15 Uhom. В и при отсутствии тока в цепях тока (отсутствие самохода), не более, Вт/вар | при номинальном напряжении 57,7/100 В | 0,03/0,05 0,05/0,07 | для КПР-01М: класса точности 0,2S/0,5; класса точности 0,5S/1 |
| при номинальном напряжении 230/400 В | 0,15/0,23 0,23/0,28 | для КПР-01М: класса точности 0,2S/0,5; класса точности 0,5S/1 | |
| Интервал интегрирования, мин | 1; 2; 3; 5; 10; 15; 20; 30; 60 | Выбирается опциально | |
| Количество тарифов/тарифных зон при измерении активной и реактивной энергии | 8/48 | - | |
| Время хранения срезов мощности, сут | от 45 до 365 | Выбирается опциально | |
| Время начального запуска до момента начала учета электроэнергии, не более, с | 5 | - | |
| Примечание: СКЗ* - среднеквадратическое значение; I - измеренное СКЗ силы переменного тока, А. | |||
Пределы допускаемой основной относительной погрешности КПР-01М при измерении активной мощности и энергии прямого и обратного направлений в нормальных условиях при симметричной трехфазной нагрузке при времени измерения не менее 15 с, указаны в таблицах 3 и 4.
Примечание: Максимальное значение силы тока 1макс.н, при котором КПР-01М удовлетворяют требованиям точности измерения мощности и энергии равно 10 А.
Таблица 3 - Пределы допускаемой основной относительной погрешности измерения активной мощности и энергии КПР-01М с максимальным током 10 А класса точности
0,2S/0,5
| Значение силы переменного тока | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности, % | |
| по каждой фазе | по трем фазам | ||
| От 0,011ном. до 0,051ном. | 1 | - | ± 0,4 |
| От 0,051ном. до 1макс.н | ± 0,3 | ± 0,2 | |
| От 0,021 ном. до 0,10I«m. | 0,5 при индуктивной нагрузке и 0,8 при емкостной нагрузке | - | ± 0,5 |
| От 0,11ном. до 1макс.н. | ± 0,4 | ± 0,3 | |
| Примечание: Пределы допускаемой основной относительной погрешности соответствуют | |||
значениям пределов для класса точности 0,2S по ГОСТ Р 52323-2005
Таблица 4- Пределы допускаемой основной относительной погрешности измерения активной мощности и энергии КПР-01М с максимальным током 150 А класса точности 0,5S/1_
| Значение силы переменного тока | Коэффициент мощности cos j | Пределы допускаемой основной относительной погрешности, %, | |
| по каждой фазе | по трем фазам | ||
| От 0,011ном. до 0,051ном. | 1 | - | ± 1,0 |
| От 0,051ном. до 1макс.н. | ± 0,6 | ± 0,5 | |
| От 0,021 ном. до 0,101ном. | 0,5 при индуктивной нагрузке и 0,8 при емкостной нагрузке | - | ± 1,0 |
| От 0,11ном. до 1макс.н. | ± 1,0 | ± 0,6 | |
| Примечание: Пределы допускаемой основной относительной погрешности соответствуют значениям пределов для класса точности 0,5S по ГОСТ Р 52323-2005 | |||
Пределы допускаемой основной относительной погрешности КПР-01 М при измерении реактивной мощности и энергии прямого и обратного направлений в нормальных условиях при симметричной трехфазной нагрузке при времени измерения не менее 15 с, приведены в таблицах 5 и 6.
Таблица 5 - Пределы допускаемой основной относительной погрешности измерения реактивной мощности и энергии КПР-01М с максимальным током 10 А класса точности
0,2S/0,5
| Значение силы переменного тока | Коэффициент мощности sin j при индуктивной или емкостной нагрузке | Пределы допускаемой основной относительной погрешности, % | |
| по каждой фазе | по трем фазам | ||
| От 0,021 ном. до 0,051ном. | 1 | - | ± 0,75 |
| От 0,051ном. до 1макс.н. | ± 0,75 | ± 0,50 | |
| От 0,051ном. до 0,101ном. | 0,5 | - | ± 0,75 |
| От 0,11ном. до 1макс.н. | ± 0,75 | ± 0,50 | |
| От 0,11ном. до 1макс.н. | 0,25 | - | ± 0,75 |
| Примечание: Пределы допускаемой основной относительной погрешности соответствуют У значений пределов для класса точности 1 по ГОСТ Р 52425-2005 | |||
Таблица 6 - Пределы допускаемой основной относительной погрешности измерения реактивной мощности и энергии КПР-01М с максимальным током 150 А класса точности 0,5S/1_
| Значение силы переменного тока | Коэффициент мощности sin j при индуктивной или емкостной нагрузке | Пределы допускаемой основной относительной погрешности, % | |
| по каждой фазе | по трем фазам | ||
| От 0,021 ном. до 0,051ном. | 1 | - | ± 1,5 |
| От 0,051ном. до 1макс.н. | ± 1,5 | ± 1,0 | |
| Значение силы переменного тока | Коэффициент мощности sin j при индуктивной или емкостной нагрузке | Пределы допускаемой основной относительной погрешности, % | |
| по каждой фазе | по трем фазам | ||
| От 0,05/ном. до 0,10/ном. | 0,5 | - | ± 1,5 |
| От 0,1/ном. до /макс.н. | ± 1,5 | ± 1,0 | |
| От 0,1/ном. до /макс.н. | 0,25 | - | ± 1,5 |
| Примечание: Пределы допускаемой основной относительной погрешности соответствуют значений пределов для класса точности 1 по ГОСТ Р 52425-2005 | |||
Пределы допускаемых дополнительных погрешностей измерения активной, реактивной мощности и энергии, силы и частоты переменного тока, вызванных изменением фазного напряжения переменного тока от номинального значения, до значения, указанного в таблице 7, приведены в таблице 7.
Таблица 7 - Пределы допускаемых дополнительных погрешностей от изменения
фазного напряжения переменного тока
| Дополнительная погрешность измерения | Диапазон изменения напряжения переменного тока, В | Значение силы переменного тока | Коэффициент мощности | Пределы допускаемой дополнительной погрешности КПР-01М класса точности | |
| 0,2S/0,5 | 0,5S/1 | ||||
| активной мощности и энергии | (40 - 300) | От 0,05/ном. до /макс.н. | 1 | ± 0,1 % | ± 0,2 % |
| От 0,1 Тном. до /макс.н. | 0,5 при индуктивной нагрузке | ± 0,2 % | ± 0,4 % | ||
| (0 - 40) | /ном | 1 | От минус 100 до плюс 10 % | ||
| реактивной мощности и энергии | (40 - 300) | От 0,02/ном. до /макс.н. | 1 | ± 0,35 % | ± 0,7 % |
| От 0,05/ном. до /макс.н. | 0,5 при индуктивной нагрузке | ± 0,5 % | ± 1,0 % | ||
| (0 - 40) | /ном. | 1 | От минус 100 до плюс 10 % | ||
| силы переменного тока | (40 - 300) | /ном. | 0,5 при индуктивной нагрузке | Равны пределам основной погрешности | |
| частоты | (40 - 300) | /ном. | ± 0,01 Гц | ||
Пределы допускаемой дополнительной погрешности измерения активной, реактивной мощности и энергии, фазных напряжений и силы переменного тока при отклонении частоты в пределах ± 2 % от £,ом указаны в таблице 8.
частоты
| Дополнительная погрешность измерения | Значение силы переменного тока | Коэффици ент мощности | Пределы дополнительной погрешности КПР-01 М класса точности | |
| 0,2S/0,5 | 0,5S/1 | |||
| активной мощности и энергии | От 0,051ном. до 1макс.н. | 1 | ± 0,1 % | ± 0,2 % |
| От 0,11ном. до 1макс.н. | 0,5 при индуктивной нагрузке | ± 0,1 % | ± 0,2 % | |
| реактивной мощности и энергии | От 0,021ном. до 1макс.н. | 1 | ± 0,75 % | ± 1,5 % |
| От 0,051ном. до 1макс.н. | 0,5 при индуктивной нагрузке | ± 0,75 % | ± 1,5 % | |
| силы переменного тока | от 1ном до 1макс. | Равны пределам основной погрешности | ||
| От 0,051ном. до 1ном. | ||||
| напряжения переменного тока | 1ном | ± 0,5 % | ||
Пределы допускаемой дополнительной погрешности измерения активной мощности и энергии, вызванной постоянной магнитной индукцией внешнего происхождения, равны ± 2 %.
Пределы допускаемой дополнительной погрешности измерения реактивной мощности и энергии, вызванной постоянной магнитной индукцией внешнего происхождения, равны ± 1 %.
Пределы допускаемой дополнительной погрешности измерения активной и реактивной мощности и энергии, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, созданной током частоты, одинаковой с частотой напряжения указаны в таблице 9.
Таблица 9 - Пределы допускаемой дополнительной погрешности, вызванной
| магнитной индукцией внешнего происхождения 0,5 мг | "л | |||
| Дополнительная погрешность измерения | Значение силы переменного тока | Коэффици ент мощности | Пределы дополнительной погрешности КПР-01М класса точности | |
| 0,2S/0,5 | 0,5S/1 | |||
| активной мощности и энергии | 1ном. | 1 | ± 0,5 % | ± 1,0 % |
| реактивной мощности и энергии | 1ном. | 1 | ± 0,5 % | ± 2,0 % |
Пределы допускаемой дополнительной погрешности измерения активной мощности и энергии, силы, напряжения и частоты переменного тока, вызванные влиянием гармоник в цепях тока и напряжения, указаны в таблице 10.
Таблица 10 - Пределы допускаемой дополнительной погрешности, вызванные влиянием гармоник
| Дополнительная погрешность измерения | Пределы дополнительной погрешности КПР-01М класса точности | |
| 0,2S/0,5 | 0,5S/1 | |
| активной мощности и энергии | ± 0,4 % | ± 0,5 % |
| сила переменного тока | ± 0,4 % | ± 0,8 % |
| напряжения переменного тока | ± 0,4 % | ± 0,8 % |
| частоты | ± 0,01 Гц | |
Средний температурный коэффициент КПР-01 М в температурном диапазоне от минус 40 до плюс 55 °С при измерении напряжения переменного тока, не превышает ± 0,004 %/°С.
Средний температурный коэффициент КПР-01 М в температурном диапазоне от минус 40 до плюс 55 °С при измерении тока не превышает ± 0,004 %/°С и ± 0,01 %/°С для КПР-01М классов точности 0,2S/0,5; 0,5S/1 соответственно.
Средний температурный коэффициент КПР-01 М в температурном диапазоне от минус 40 до плюс 55 °С при измерении активных мощности и энергии не превышает пределов, указанных в таблице 11.
Таблица 11 - Средний температурный коэффициент при измерении активной
мощности и энергии
| Значение силы переменного тока | Коэффициент мощности соs j | Средний температурный коэффициент, %/°С, КПР-01М класса точности | |
| 0,2S/0,5 | 0,5S/1 | ||
| От 0,05/ном. до /макс.н. | 1,0 | ± 0,01 | ± 0,03 |
| От 0,1/ном. до /макс.н. | 0,5 (при индуктивной нагрузке) | ± 0,02 | ± 0,05 |
Средний температурный коэффициент КПР-01М в температурном диапазоне от минус 40 до плюс 55 °С при измерении реактивных мощности и энергии не превышает пределов, указанных в таблице 12.
Таблица 12 - Средний температурный коэффициент при измерении реактивной _мощности и энергии__
| Значение силы переменного тока | Коэффициент мощности sin j | Средний температурный коэффициент, %/°С, КПР-01М класса точности | |
| 0,2S/0,5 | 0,5S/1 | ||
| От 0,05/ном. до /макс.н. | 1 | ± 0,03 | ± 0,05 |
| От 0,1 /ном. до /макс.н. | 0,5 (при индуктивной нагрузке) | ± 0,05 | ± 0,07 |
Пределы допускаемой дополнительной погрешности измерения активной мощности и энергии при напряжениях переменного тока, имеющих порядок следования фаз, обратный указанному на схеме включения, при 0,1/ном. и cos j = 1, равны ± 0,05 % и ±0,1 % для КПР-01М классов точности 0,2S/0,5 и 0,5S/1 соответственно.
Пределы допускаемой дополнительной погрешности измерения активной мощности и энергии, вызванной влиянием токов, форма которых приведена в приложении А ГОСТ Р 52323-2005 или ГОСТ Р 52322-2005, и распределением гармоник и субгармоник, приведенных в приложении А ГОСТ Р 52323-2005 или ГОСТ Р 52322-2005, при симметричной нагрузке, 0,51ном. и cos j = 1 равны ± 0,6 % и ± 1,5 % для КПР-01М классов точности 0,2S/0,5 и
0,5S/1 соответственно.
Пределы изменения основной погрешности при измерении активной мощности и энергии, вызываемого самонагревом, при 1макс.н. приведены в таблице 13.
Таблица 13 - Пределы изменения основной погрешности измерения активной
мощности и энергии от самонагрева
| Значение силы переменного тока | Коэффициент мощности cos j | Пределы изменения погрешности, % КПР-01М класса точности | |
| 0,2S/0,5 | 0,5S/1 | ||
| 1макс.н. | 1 | ± 0,1 | ± 0,2 |
| 0,5 (при индуктивной нагрузке) | |||
Пределы изменения основной погрешности при измерении реактивной мощности и энергии, вызываемого самонагревом, при 1максн.., приведены в таблице 14.
Таблица 14 - Пределы изменения основной погрешности измерения реактивной _мощности и энергии от самонагрева _
| Значение силы переменного тока | Коэффициент мощности sin j | Пределы изменения погрешности, % КПР-01М класса точности | |
| 0,2S/0,5 | 0,5S/1 | ||
| 1макс..н | 1 | ± 0,35 | ± 0,7 |
| 0,5 (при индуктивной нагрузке) | ± 0,50 | ± 1,0 | |
Пределы изменения погрешности измерения активной и реактивной мощности и энер-
гии, вызванного возвращением к нормальному включению после замыкания на землю одной из трех фаз, приведены в таблице 15.
Таблица 15 - Пределы изменения погрешности измерения активной и реактивной мощности и энергии, вызванное возвращением к нормальному включению после замыкания на землю одной из трех фаз__
| Измеряемый параметр | Значение силы переменного тока | Коэффициент мощности | Пределы изменения погрешности, %, КПР-01М класса точности | |
| 0,2S/0,5 | 0,5S/1 | |||
| Активная мощность и энергия | 0,51ном. | 1 | ± 0,1 | ± 0,3 |
| Реактивная мощность и энергия | 0,51ном. | 1 | ± 0,3 | ± 0,7 |
Пределы изменения погрешности измерения активной и реактивной мощности и энергии, вызванной изменением напряжения цепи питания от номинального значения до любого значения из диапазона от 85 до 400 В переменного тока или от 100 до 400 В постоянного тока, равны ± 0,05 % и ± 0,1 % для КПР-01М классов точности 0,2S/0,5 и 0,5S/1 соответственно.
Провалы и кратковременные прерывания напряжения в одной любой цепи напряжения или цепи питания в соответствии с ГОСТ Р 52320-2005 не вызывают изменений в показаниях накопленной энергии.
Максимальная длительность воздействия силы переменного тока для КПР-01М с максимальным током 150 А класса точности 0,5S/1 приведена в таблице 16.
Таблица 16 - Максимальная длительность воздействия силы переменного тока, с
| Значение силы переменного тока, А | Максимальная длительность воздействия, с |
| 10 | не ограничена |
| 35 | 60 |
| 45 | 30 |
| 80 | 10 |
| 150 | 3 |
Питание КПР-01М возможно, как напряжением постоянного, так и переменного тока. Номинальное напряжение питания переменного тока 230 В.
Диапазон питающих напряжений - от 85 до 400 В переменного тока и от 100 до 400 В постоянного тока.
Мощность, потребляемая КПР-01М по цепи питания не превышает 16 В-А при питании напряжением переменным током и не превышает 8 Вт при питании напряжением постоянным током.
Мощность, потребляемая КПР-01 М от измерительных цепей силы переменного тока при номинальном значении тока не превышает 0,05 В-А , от измерительных цепей напряжения переменного тока при номинальном значении напряжения - не превышает 0,1 В-А. Питание КПР-01М от измерительных цепей не предусмотрено.
Габаритные размеры, не более: 168x95,8x89,5 мм.
Масса КПР-01М, не более: 0,9 кг.
Средняя наработка на отказ КПР-01 М с учетом технического обслуживания не менее 150000 ч.
Средний срок службы КПР-01М не менее 30 лет.
Среднее время восстановления работоспособности КПР-01М не более 2 ч.
КПР-01М обеспечивают работоспособность при климатическом воздействии:
- температуры окружающего воздуха от минус 40 °С до плюс 55 °С;
- относительной влажности окружающего воздуха 95 % при температуре 35 °С без конденсации влаги.
Знак утверждения типа наносят на боковую панель на шильд методом термопечати или трафаретной печати, на титульный лист формуляра и руководства по эксплуатации типографским способом.
Комплект поставки КПР-01М приведён в таблице 17.
Таблица 17
| Обозначение | Наименование | Кол- во | Примечание | ||
| М13.013.00.000 | Устройство измерительное нальное МИР КПР-01М | многофункцио- | 1 шт. | - | |
| М13.013.00.000 РЭ | Устройства | измерительные | многофункцио- | 1 | - |
нальные МИР КПР-01М. Руководство по экс- шт.
| Обозначение | Наименование | Кол- во | Примечание |
| плуатации | |||
| М13.013.00.000 МП | Устройства измерительные многофункциональные МИР КПР-01М. Методика поверки | 1 шт. | |
| М13.013.00.000 ФО | Устройство измерительное многофункциональное МИР КПР-01М. Формуляр | 1 шт. | - |
| М11.00321-02 | Программа КОНФИГУРАТОР КПР-01 | 1 шт. | На mini CD-диске |
| Примечание: Допускается поставка руководства по эксплуатации, методики поверки (файлы в формате pdf), установочного файла программы на одном mini CD-диске в один адрес на 12 изделий. | |||
осуществляется по документу М 13.013.00.000 МП «Устройства измерительные многофункциональные МИР КПР-01М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2013 г.
Основные средства поверки и их основные метрологические характеристики приведены в таблице 18.
Таблица 18
| Средство поверки | Основные технические характеристики средства поверки |
| 1 Установка многофункциональная измерительная CMC 256 plus | Выходное трехфазное напряжение от 0 до 300 В, точность установки не хуже ± (0,04 % показания + 0,01 % диапазона); Выходной трехфазный ток от 0 до 12,5 А, точность установки не хуже ± (0,04 % показания + 0,01 % диапазона); Погрешность установки мощности не хуже ± 0,1 %. |
| 2 Частотомер электронносчетный Ч3-85/3 | Диапазон частот от 0,14 мГц до 150 МГц, погрешность частоты опорного генератора ±110-7. |
| 3 Трансформатор тока УТТ-5М | Номинальное значение силы первичного тока: 15; 50; 100; 150; 200; 300; 600 А. Класс точности: 0,2. |
| 4 Амперметр цифровой СА3010/3 | Диапазон измерения переменного тока от 0 до 10 А, класс точности 0,1 |
Сведения приведены в документе «Устройства измерительные многофункциональные МИР КПР-01М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам измерительным многофункциональным МИР КПР-01М:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть
11. Счетчики электрической энергии».
3. ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
4. ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
5. ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
6. ТУ 4222-005-51648151-2013 «Устройства измерительные многофункциональные МИР КПР-01М. Технические условия».
7. Федеральный закон № 35-Ф3 «Об электроэнергетике»;
8. Федеральный закон № 261-Ф3 «Об энергосбережении» (статья №13: обеспечение учета используемых энергетических ресурсов и применения приборов учета используемых энергетических ресурсов при осуществлении расчетов за энергетические ресурсы).
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 8683 |
| Поверителей | 2 |
| Актуальность данных | 16.11.2024 |
