Счетчики газа Принц, 53858-13

Назначение

Счетчики газа «Принц» предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями.

Описание

Принцип действия счетчиков газа «Принц» основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему. Счетчики газа «Принц» конструктивно состоят из: мерного тракта, корпуса платы, крышки корпуса.

Мерный тракт изготовлен в виде полой трубы, внутри которой располагаются два пьезокерамических преобразователя, два зеркала и датчик температуры. На мерном тракте смонтирован корпус платы с установленной печатной платой. Мерный тракт имеет нормированные для каждого типоразмера счетчика геометрические характеристики. Пьезокерамические преобразователи предназначены для излучения и приема акустических ультразвуковых колебаний. Полупроводниковый датчик температуры предназначен для измерения температуры газа. Питание счетчика осуществляется от установленного элемента питания. Мерный тракт соединяется с газовой магистралью двумя штуцерами, имеющими трубную резьбу.

Эскиз мерного тракта изображен на рисунке 1.

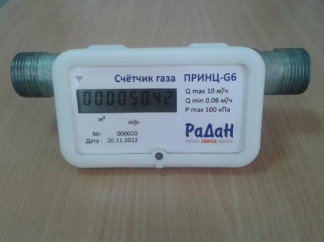

Общий вид счетчика газа «Принц» представлен на рисунке 2.

Для защиты от несанкционированного доступа счетчики пломбируются с помощью пломбировочной проволоки и пломбы Крабсил. Схема пломбировки счетчиков представлена на рисунке 3.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без подключения счетчика к компьютеру.

Все программное обеспечение счетчика является метрологически значимым.

Влияние программного обеспечения на метрологические характеристики счетчика отсутствует.

Идентификационные данные программного обеспечения приведены в таблице1.

Таблица 1

Технические характеристики

Пределы допускаемой относительной погрешности:

-    в диапазоне от Q,^ до 0,1 Рном.....................................................± 2,0 %;

-    в диапазоне от 0,1 Qном до Q^................................................... ± 1,0 %.

Значения объемных расходов в зависимости от типоразмера счётчика (таблица 2).

Таблица 2

Потеря давления для всех типоразмеров счётчика при максимальном

расходе, не более.....................................................................400 Па

Порог чувствительности счётчика в зависимости от типоразмера (таблица 3).

Таблица 3.

Измеряемая среда:

-    природный газ по ГОСТ 5542-90;

-    сжиженный углеводородный газ по ГОСТ 20448-90.

Электрическое питание счётчика осуществляется от встроенного элемента питания номинальным напряжением 3,6 В. Элемент питания рассчитан на работу без замены в течение 10 лет.

Условия эксплуатации счетчика:

-    температура окружающего воздуха    от минус 40 до +60°С;

-    относительная влажность окружающего воздуха

при температур+35°С, не более    95%;

-    атмосферное давление    от 84 до 106,7 кПа;

(от 630 до 800 мм рт. ст.);

-    температура измеряемой среды    от минус 40 до +60°С;

-    наибольшее рабочее давление измеряемой среды, не более    100 кПа; Счетчик осуществляет приведение измеряемого объёма газа к условиям по

ГОСТ 2939-63.

Габаритные и присоединительные размеры счетчика приведены в таблице 4.

Таблица 4.

Средняя наработка на отказ, не менее Средний срок службы, не менее

100 000 ч 20 лет

Знак утверждения типа

наносится на крышку корпуса методом шелкографии и на титульный лист руководства по эксплуатации в центре типографическим способом.

Комплектность

Комплектность счетчиков газа «Принц» представлена в таблице 5.

Таблица 5

Поверка

осуществляется по документуГОСТ 8.324-2002 «Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки».

Основное поверочное оборудование:

-    поверочная установка, диапазон расходов газа от 0,003 до 40 м3/ч, пределы допускаемой относительной погрешности ± 0,3 %;

-    вольтметр цифровой В7-38 ХВ2.710.031 ТУ, диапазон измерения напряжения от 0 до 1000 В пост (до 300 В пер), пределы погрешности ± 1 %

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Счетчик газа «Принц» Руково-

дство по эксплуатации» БКГН 5002.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам газа «Принц»

ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа» БКГН 5002.00.00.000 ТУ «Счетчик газа «Принц»» Технические условия.

Рекомендации к применению

- осуществление торговли и товарообменных операций
