| Номер в госреестре | 53861-13 |
| Наименование СИ | Счетчики воды турбинные универсальные |
| Обозначение типа СИ | Экомера ЭКО-50Ф, Экомера ЭКО-65Ф, Экомера ЭКО-80Ф, Экомера ЭКО-100Ф, Экомера ЭКО-150Ф |
| Изготовитель | ООО "Урал Прибор", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 24.06.2018 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |

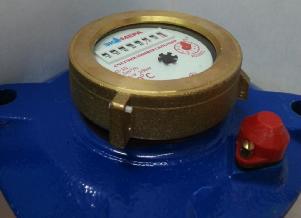

Счетчики воды турбинные универсальные Экомера ЭКО-50Ф, Экомера ЭКО-65Ф, Экомера ЭКО-80Ф, Экомера ЭКО-100Ф, Экомера ЭКО-150Ф (далее - счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Принцип действия счетчиков основан на измерении числа оборотов турбины, вращающейся под действием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Счётчики состоят из проточной части, в которой расположена турбина, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на турбину и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты турбины в значение на индикаторном устройстве, выраженное в единицах измерения объема.
Счетчики, предназначенные для измерений объема воды с температурой в диапазоне (5 - 90) оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерений объема воды с температурой в диапазоне (5 - 40) оС имеют наклейку синего цвета или синее зажимное кольцо.
Счетчики имеют диаметры условного прохода (ДУ) (50; 65; 80; 100; 150) мм и метрологический класс А или В.
Счетчики могут иметь импульсный выход с ценой импульса 0,01; 0,1; 1; 10; 100 м3/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69.
Счетчики выпускаются под торговой маркой «Экомера ЭКО-Ф».
Таблица 1 - Метрологические и технические характеристики счетчиков
| Наименование характеристики | Значение характе | ристики | |||
| Диаметр условного прохода (ДУ), мм | 50 | 65 | 80 | 100 | 150 |
| Минимальный расход Qmin, м3/ч: - класс В - класс А | 0,45 1,2 | 0,75 2,0 | 1,2 3,2 | 1,8 4,8 | 4,5 12,0 |
| Переходный расход Qt, м3/ч: - класс В - класс А | 3,0 4,5 | 5,0 7,5 | 8,0 12,0 | 12,0 18,0 | 30.0 45.0 |
| Номинальный расход Qn, м3/ч | 15,0 | 25,0 | 40,0 | 60,0 | 150,0 |
| Максимальный расход Qmax, м3/ч | 30,0 | 50,0 | 80,0 | 120,0 | 300,0 |
| Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включительно) до Qmax | ±5 ±2 | ||||
| Цена наименьшего деления индикаторного устройства, м3 | 0,001 | 0,01 | |||
| Емкость индикаторного устройства, м3 | 999999 | 9999999 | |||
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Порог чувствительности, м3/ч | 0,5Qmm | ||||
| Г абаритные размеры (длина х ширина х высота), мм, не более | 200х 260х 270 | 195х 260х 280 | 220 х 275 х 300 | 245 х 250х 360 | 300х 310х 350 |
| Масса, кг, не более | 12,7 | 14,1 | 15,2 | 18,5 | 39,3 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре 35 °С, % | от 5 до 50 от 84 до 106,7 до 95 | ||||
| Средняя наработка на отказ, ч, не менее: - для счетчиков холодной воды - для счетчиков горячей воды | 75000 50000 | ||||
| Средний срок службы, лет, не менее | 12 | ||||
наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.
Таблица 2 - Комплектность поставки счетчиков
| Наименование | Количество, шт | Примечание |
| Счетчик | 1 | |
| Паспорт | 1 | |
| Упаковка | 1 | |
| Комплект монтажных частей и принадлежностей | 1 | Поставляется по отдельному заказу |
| Датчик импульсов | 1 |
осуществляется по документу ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки».
Эталон, применяемый при поверке:
- установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 - 150) м3/ч. Пределы допускаемой основной погрешности ± 0,25 %.
Методика измерений приведена в ГОСТ Р 50193.1-92.
Нормативные и технические документы, устанавливающие требования к счетчикам воды турбинным универсальным Экомера ЭКО-50Ф, Экомера ЭКО-65Ф, Экомера ЭКО-80Ф, Экомера ЭКО-100Ф, Экомера ЭКО-150Ф
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.
ТУ 4213-002-90059209-2012 Счетчики воды турбинные универсальные Экомера ЭКО-Ф. Технические условия.
При осуществлении торговли и товарообменных операций.
