| Номер в госреестре | 53864-13 |
| Наименование СИ | Газоанализаторы портативные многоканальные |
| Обозначение типа СИ | Triple Plus +, Triple Plus + IR, Detective+ |
| Изготовитель | "Crowcon Detection Instruments Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 11.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы портативные многоканальные Triple Plus +, Triple Plus + IR, Detective+ предназначены для измерения объемной доли кислорода, водорода, диоксида углерода и вредных газов, а также для измерения довзрывоопасных концентраций горючих газов в воздухе рабочей зоны.
Газоанализаторы портативные многоканальные Triple Plus +, Triple Plus + IR, Detective+ (далее - газоанализаторы) представляют собой автоматические портативные многоканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиши управления, диффузионные входы сенсоров и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и элемент питания. Газоанализаторы модели Detective+ для удобства установки на месте отбора пробы снабжены тремя металлическими опорами. Для переноски газоанализаторов модели Detective+ служит ручка, установленная в верхней части корпуса газоанализатора.
Принцип действия:
- по каналу довзрывоопасной концентрации горючих газов - термокаталитический или оптический;
- по каналу объемной доли кислорода, водорода и вредных газов - электрохимический;
- по каналу объемной доли диоксида углерода и горючих газов - оптический.
В газоанализаторах модели Triple Plus + довзрывоопасные концентрации горючих газов, определяются при помощи термокаталитического сенсора, в газоанализаторах модели Triple Plus +IR - при помощи оптического сенсора.
Способ отбора пробы - диффузионный или за счет встроенного побудителя расхода (опционально).
Газоанализаторы могут иметь до четырех измерительных каналов.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обеспечивающий отображение результатов измерений объемной доли / довзрывоопасной концентрации определяемых компонентов, информацию о срабатывании сигнализации и о сбоях в работе газоанализатора.
Газоанализаторы обеспечивают срабатывание сигнализации по трем порогам срабатывания:
- звуковым сигналом;
- светодиодным индикатором;
- отображением на дисплее символов, обозначающих пороги срабатывания. Газоанализаторы обеспечивают вывод данных на персональный компьютер при помощи интерфейса RS-232.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты и степень защиты от внешних воздействий по ГОСТ 14254-96 приведены в таблице 1.
| Модель | Маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2007 | Степень защиты от внешних воздействий по ГОСТ 14254-96 |
| Triple Plus +, Triple Plus +I R | 1 Ex ib d IIC T4Gb X | IP65 |
| Detective+ | 1 Ex ib d IIC T4Gb | IP65 |

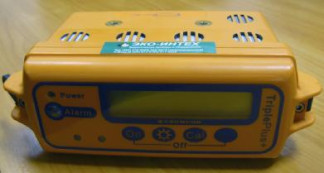

Внешний вид газоанализаторов приведен на рисунке 1.
Г азоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли и довзрывоопасной концентрации определяемых компонентов в воздухе рабочей зоны.
ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- регистрацию событий;
- срабатывание сигнализации при превышении установленных пороговых значений. Номер версии программного обеспечения указан на наклейке на микропроцессоре газоанализатора.
Кроме того газоанализаторы имеют автономное программное обеспечение для работы с персональным компьютером Portable PC.
Автономное ПО обеспечивает
- обработку и прием измерительной информации;
- проведение градуировки газоанализаторов;
- регистрацию событий;
- изменение настроечных параметров (установленных порогов срабатывания сигнализации, громкости звукового сигнала, частоты проведения градуировки и т.д.).
Автономное программное обеспечение Portable PC идентифицируется по запросу через
меню.
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Triple Plus + | Triple Plus +, | 3v6 | недоступен, вследствие защиты встроенного ПО от чтения и записи | - |
| Triple Plus +IR | Triple Plus +IR | V1 il.13 | недоступен, вследствие защиты встроенного ПО от чтения и записи | - |
| Detective+ | Detective+ | 2v9 | недоступен, вследствие защиты встроенного ПО от чтения и записи | - |
| Portable PC | Portables PC | 1V1.50 | CDF6427E | CRC 32 |
| Примечания: - номер версии ПО должен быть не ниже указанного в таблице; - контрольная сумма указана для файла Portables PC.exe. | ||||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов моделей Triple Plus + и Triple Plus + IR приведены в таблице 3.
Таблица 3
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S011375/AA | Метан (CH4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011957, S01423, S011317/U, S011317/A | Метан (CH4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 50 % об.д. Свыше 50 до 100 % об.д. | ± 5 % об. д. | ± 10 % | ||
| S011316/U, S011316/A | Метан (CH4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| S011375/AB, S011318 | Пропан (C3H8) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011319 | Пропан (C3H8) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 50 % об.д. Свыше 50 до 100 % об.д. | ± 5 % об. д. | ± 10 % | ||
| S011375/AC, S012997 | Пентан (C5H12) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011375/AD | Бутан (QH10) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011320 | Бутан (С+Иш) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S011321 | Бутан (С4Н10) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 10 % об.д. | ± 1 % об. д. | |||
| S011375/AE | Этилен (C2H4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011322 | Этилен (C2H4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| S011323 | Этилен (C2H4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 50 % об.д. Свыше 50 до 100 % об.д. | ± 5 % об. д. | ± 10 % | ||
| S011375/AF | Водород (H2) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S01250 | Водород (H2) | От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 20 млн-1 | - |
| S011971 | Водород (H2) | От 0 до 4 % об.д. | От 0 до 2 % об.д. Свыше 2 до 4 % об.д. | ± 0,2 % (об.д.) | ± 10 % |
| S011752 | Водород (H2) | От 0 до 20000 -1 млн | От 0 до 20000 млн-1 | ± 2000 млн-1 | |
| S011375/ USA | Спирты1) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011375/KDF | Горючие газы2) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011407 | Топливо для реактивных двигателей | От 0 до 100 % НКПР | |||
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S011375/RBF | Дихлорэтан (C2H4G2) | От 0 до 100 % НКПР | |||
| S011371 | Кислород (O2) | От 0 до 25 % об.д. | От 0 до 25 % об.д. | ± 0,6 % об.д. | - |
| S01241, S01241/USA, S01241/KDF, S011368 | Оксид углерода (CO) | От 0 до 500 млн-1 | От 0 до 20 -1 млн Свыше 20 до -1 500 млн-1* | ± 2 млн-1 | ± 10 % |
| S01240, S01240/A, S01240/USA, S01240/KDF | Сероводород (H2S) | От 0 до 50 -1 млн | От 0 до 10 -1 млн Свыше 10 до -1 25 млн-1* | ± 2 млн-1 | ± 20 % |
| S011045 | Сероводород (H2S) | От 0 до 1000 млн-1 | От 0 до 100 млн-1* Свыше 100 до 1000 млн-1* | ± 20 млн-1 | ± 20 % |
| S01242, S011219 | Диоксид серы (SO2) | От 0 до 10 -1 млн | От 0 до 4 -1 млн Свыше 4 до 10 млн-1* | ± 1 млн-1 | ± 25 % |
| S011363 | Оксид азота (NO) | От 0 до 100 млн-1 | От 0 до 5 -1 млн Свыше. 5 до 100 -1 млн | ± 1 млн-1 | ± 20 % |
| S01244 | Диоксид азота (NO2) | От 0 до 10 -1 млн | От 0 до 2 -1 млн Свыше 2 до 10 млн-1* | ± 0,4 млн-1 | ± 20 % |
| S012040, S01829 | Хлор (Cl2) | От 0 до 5 -1 млн | От 0 до 1 -1 млн Свыше 1 до 5 млн-1* | ±0,2 млн-1 | ± 20 % |
| S011369 | Хлорид водорода (HCl) | От 0 до 10 -1 млн | От 0 до 5 -1 млн Свыше 5 до 10 млн-1 | ± 0,8 млн-1 | ±20 % |
| S01725 | Синильная кислота (TON) | От 0 до 25 -1 млн | От 0 до 1 -1 млн Свыше 1 до 25 млн-1* | ± 0,2 млн-1 | ± 20 % |
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S01726 | Аммиак (NH3) | От 0 до 50 -1 млн | От 0 до 25 -1 млн Свыше 25 до -1 50 млн-1* | ± 4 млн-1 | ± 15 % |
| S011848 | Аммиак (NH3) | От 0 до 1000 млн-1 | От 0 до 30 -1 млн Свыше 30 до 1000 млн-1* | ± 5 млн-1 | ± 15 % |
| S01871 | Диоксид хлора (Cl2O) | От 0 до 1 -1 млн | - | - | - |
| S012042, S01252 | Фосфин (PH3) | От 0 до 2 млн-1 | От 0 до 2 млн-1* | ± 0,4 млн-1 | - |
| S011992 | Арсин (AsH3) | От 0 до 1,0 -1 млн | От 0 до 0,07 млн-1 Свыше0,07 до 1 млн-1* | ± 0,02млн-1 | ± 20 % |
| S011367 | Летучие органические соедине-ния3) | От 0 до 100 млн-1 | От 0 до 100 млн-1 | ± 15 млн-1 | |
| S011366 | Этиленоксид (C2H4O) | От 0 до 10 -1 млн | От 0 до 0,8 -1 млн Свыше 0,8 до -1 10 млн-1* | ± 0,2 млн-1 | ± 25 % |
| S01832 | Фтористый водород (HF) | От 0 до 10 -1 млн | От 0 до 1 -1 млн Свыше 1 до 10 млн-1* | ± 0,2 млн-1 | ± 20 % |
| S011966 | Фтор (F2) | От 0 до 10 млн-1 | От 0 до 0,07 -1 млн Свыше 0,07 до 1 млн-1* | ± 0,14 млн-1 | ± 20 % |
| S011790 | Ацетилен (C2H2) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| S011792 | Ацетилен (C2H2) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 14 % об.д. | ± 1 % об. д. | |||
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S012049 | Сжиженный природный газ | От 0 до 100 % НКПР | - | - | - |
| S012051 | Сжиженный природный газ | От 0 до 100 % НКПР | - | - | - |
| От 0 до 100 % об.д. | - | - | - | ||
| S011389 | Диоксид углерода (CO2) | От 0 до 5 % об.д. | От 0 до 0,5 % Свыше 0,5 до 5 % | ± 0,1 % | ± 20 % |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: этанол (C2H6O), метанол (CH4O); 2) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), водород (H2), этилен (C2H4); 3) - поверочным компонентом является бутен-1 (C4H8-1), при наличии в анализируемом воздухе нескольких летучих органических соединений служит для общей оценки содержания в анализируемом воздухе определяемого компонента; - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99; - диапазоны измерений, отмеченные “*” используются для измерения объемной доли определяемого компонента при аварийной ситуации. | |||||
2) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов модели Detective+ приведены в таблице 4.
Таблица 4
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S011375/AA, | Метан (CH4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011316/U, S011316/A | Метан (CH4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| S011957, S01423, S011317/U, S011317/A | Метан (CH4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 50 % об.д. Свыше 50 до 100 % об.д. | ± 5 % об. д. | ± 10 % | ||
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S011375/AB, S011318 | Пропан (C3H8) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011319 | Пропан (C3H8) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 50 % об.д. Свыше 50 до 100 % об.д. | ± 5 % об. д. | ± 10 % | ||
| S011375/AC | Пентан (C5H12) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011375/AD | Бутан (С4Щ0) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011320 | Бутан (С4Щ0) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| S011321 | Бутан (С4Щ0) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 10 % об.д. | ± 1 % об. д. | |||
| S011375/AE | Этилен (C2H4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011322 | Этилен (C2H4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| S011323 | Этилен (C2H4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 50 % об.д. Свыше 50 до 100 % об.д. | ± 5 % об. д. | ± 10 % | ||
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S011375/AF | Водород (H2) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S01250 | Водород (H2) | От 0 до 2000 млн-1 | От 0 до 2000 млн-1 | ± 20 млн-1 | - |
| S011971 | Водород (H2) | От 0 до 4 % об.д. | От 0 до 2 % об.д. Свыше 2 до 4 % об.д. | ± 0,2 % (об.д.) | ± 10 % |
| S011752 | Водород (H2) | От 0 до 20000 -1 млн | От 0 до 20000 млн-1 | ± 2000 млн-1 | |
| S011375/ USA | Спирты1) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S011375/KDF | Г орючие газы2) | От 0 до 100 % НКПР | От 0 до 50 % НКПР | ± 5 % НКПР | |
| S01852 | Топливо для реактивных двигателей | От 0 до 100 % НКПР | |||
| S011375/RBF | Дихлорэтан (C2H4G2) | От 0 до 100 % НКПР | |||
| S011371 | Кислород (O2) | От 0 до 25 % об.д. | От 0 до 25 % об.д. | ± 0,6 % об.д. | - |
| S011368 | Оксид углерода (CO) | От 0 до 500 млн-1 | От 0 до 20 -1 млн Свыше 20 до 500 млн-1* | ± 2 млн-1 | ± 10 % |
| S01240, S01240/A, S01240/USA, S01240/KDF | Сероводород (H2S) | От 0 до 50 -1 млн | От 0 до 10 -1 млн Свыше 10 до -1 25 млн-1* | ± 2 млн-1 | ± 20 % |
| S011045 | Сероводород (H2S) | От 0 до 1000 млн-1 | От 0 до 100 млн-1* Свыше 100 до 1000 млн-1* | ± 20 млн-1 | ± 20 % |
| S01242, S011219 | Диоксид серы (SO2) | От 0 до 10 млн-1 | От 0 до 4 млн-1 Свыше 4 до 10 млн-1* | ± 1 млн-1 | ± 25 % |
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S011363 | Оксид азота (NO) | От 0 до 100 млн-1 | От 0 до 5 -1 млн Свыше. 5 до 100 -1 млн | ± 1 млн-1 | ± 20 % |
| S01244 | Диоксид азота (NO2) | От 0 до 10 -1 млн | От 0 до 2 -1 млн Свыше 2 до 10 млн-1* | ± 0,4 млн-1 | ± 20 % |
| S012040, S01829 | Хлор (Cl2) | От 0 до 5 -1 млн | От 0 до 1 -1 млн Свыше 1 до 5 млн-1* | ±0,2 млн-1 | ± 20 % |
| S011369 | Хлорид водорода (HCl) | От 0 до 10 -1 млн | От 0 до 5 -1 млн Свыше 5 до 10 млн-1 | ± 0,8 млн-1 | ±20 % |
| S01725 | Синильная кислота (TON) | От 0 до 25 -1 млн | От 0 до 1 -1 млн Свыше 1 до 25 млн-1* | ± 0,2 млн-1 | ± 20 % |
| S01726 | Аммиак (NH3) | От 0 до 50 -1 млн | От 0 до 25 -1 млн Свыше 25 до -1 50 млн-1* | ± 4 млн-1 | ± 15 % |
| S011848 | Аммиак (NH3) | От 0 до 1000 млн-1 | От 0 до 30 млн-1 Свыше 30 до 1000 млн-1* | ± 5 млн-1 | ± 15 % |
| S01871 | Диоксид хлора (Cl2O) | От 0 до 1 млн-1 | - | - | - |
| S012042, S01252 | Фосфин (PH3) | От 0 до 2 -1 млн | От 0 до 2 -1 млн * | ± 0,4 млн-1 | - |
| S011992 | Арсин (AsH3) | От 0 до 1,0 -1 млн | От 0 до 0,07 млн-1 Свыше0,07 до 1 млн-1* | ± 0,02млн-1 | ± 20 % |
| S011367 | Летучие органические соедине-ния3) | От 0 до 100 млн-1 | От 0 до 100 -1 млн | ± 15 млн-1 | |
| S011366 | Этиленоксид (C2H4O) | От 0 до 10 -1 млн | От 0 до 0,8 -1 млн Свыше 0,8 до 10 -1 млн * | ± 0,2 млн-1 | ± 25 % |
| Модель сенсора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| S01832 | Фтористый водород (HF) | От 0 до 10 -1 млн | От 0 до 1 млн-1 Свыше 1 до 10 млн-1* | ± 0,2 млн-1 | ± 20 % |
| S011966 | Фтор (F2) | От 0 до 10 -1 млн | От 0 до 0,07 -1 млн Свыше 0,07 до 1 млн-1* | ± 0,14 млн-1 | ± 20 % |
| S011790 | Ацетилен (C2H2) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| S011792 | Ацетилен (C2H2) | От 0 до 100 % НКПР | От 0 до 50 % НКПР Свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 % |
| От 0 до 100 % об.д. | От 0 до 14 % об.д. | ± 1 % об. д. | |||
| S011389 | Диоксид углерода (CO2) | От 0 до 5 % об.д. | От 0 до 0,5 % Свыше 0,5 до 5 % | ± 0,1 % | ± 20 % |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: этанол (C2H6O), метанол (CH4O); 2) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), водород (H2), этилен (C2H4); 3) - поверочным компонентом является бутен-1 (C4H8-1), при наличии в анализируемом воздухе нескольких летучих органических соединений служит для общей оценки содержания в анализируемом воздухе определяемого компонента; - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99; - диапазоны измерений, отмеченные “*” используются для измерения объемной доли определяемого компонента при аварийной ситуации. | |||||
3) Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры относительно температуры окружающей среды 20 оС равны ±10 % от диапазона измерений или ±20 % от показаний (выбирают наибольшее значение).
4) Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности воздуха в диапазоне от 0 % до 90 % по сравнению с показанием, полученным при относительной влажности 50 % при температуре 40 °С, равны ±10 % диапазона измерений или ±30 % показания (выбирают наибольшее значение).
5) Пределы допускаемой дополнительной погрешности газоанализаторов от изменения давления при значениях давления 90 и 110 кПа, относительно показания, полученного при давлении 100 кПа, равны ±5 % диапазона измерений или ±30 % показания (выбирают наибольшее значение).
Лист № 13 Всего листов 15
6) Время установления показаний газоанализаторов приведено в таблице 5.
Таблица 5
| Тип сенсора | Время установления показаний, с, не более | |
| t (50) | t (90) | |
| Электрохимические сенсоры (за исключением кислорода) | 20 | 40 |
| Электрохимические сенсоры кислорода | 8 | 15 |
| Термохимические сенсоры | 10 | 20 |
| Оптические сенсоры | 8 | 15 |
7) Время прогрева газоанализаторов, с, не более 60.
8) Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более 0,5.
9) Электрическое питание газоанализаторов осуществляется от встроенных аккумуляторных батарей.
10) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи / новых элементов питания при нормальных условиях эксплуатации не менее указанного в таблице 6.
Таблица 6
| Модель газоанализатора | Время непрерывной работы, часов, не менее |
| Triple Plus +, Triple Plus + IR | 12 для моделей без встроенного побудителя расхода; 10 для моделей с встроенным побудителем расхода |
| Detective+ | 36 с батареей емкостью 7,2 А-ч; 60 с батареей емкостью 12 А-ч |
11) Габаритные размеры и масса газоанализатора не более указанных в таблице 7. Таблица 7
| Модель газоанализатора | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| Высота | Ширина | Длина | ||
| Triple Plus +, Triple Plus + IR, | 73 | 200 | 118 | 1,0 |
| Detective+ | 640 | 482 | 457 | 8,0 |
12) Средний срок службы, месяцев 24.
13) Средняя наработка на отказ, ч 6000.
Рабочие условия эксплуатации
- диапазон температуры окружающей среды, °С от минус 20 до 50
- диапазон относительной влажности воздуха при температуре 40 °С, %
(без конденсации влаги) от 0 до 90
- диапазон атмосферного давления, кПа от 90 до 110
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на обратную сторону газоанализатора в виде наклейки.
Комплект поставки газоанализатора приведен в таблице 8.
| Наименование | Количество | Примечание |
| Г азоанализатор портативный многоканальный Triple Plus +, Triple Plus + IR, Detective+ | 1 шт. | Модель газоанализатора, сенсора и наличие встроенного побудителя расхода определяется при заказе |
| Комплект ЗИП | 1 компл. | по заказу |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП-242-1438-2012 | 1 экз. |
осуществляется по документу МП-242-1438-2012 "Газоанализаторы портативные многоканальные Triple Plus +, Triple Plus + IR, Detective+. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «02» ноября 2012 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 6-215-85;
- азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- источники микропотока по ИБЯЛ.418319.013 ;
- установка высшей точности на фосфин УВТ-Ф № 60-А-89, пределы допускаемой относительной погрешности ±5%;
- установка высшей точности на арсин УВТ-Ар № 59-A-89, диапазон концентраций от
0,05 до 3,0 мг/м3, пределы допускаемой относительной погрешности ± 5 %;
- генератор смесей F2/air с контролем содержания фтора по МВИ массовой концентрации фтора в поверочных смесях № ЛЭ-205-01-97, свидетельство ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» об аттестации МВИ 2420/713-97/0713;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-Р и ГГС-Т в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.
приведены в документах:
- «Газоанализаторы портативные многоканальные Triple Plus +, Triple Plus + IR. Руководство по эксплуатации»,
- «Газоанализаторы портативные многоканальные Detective+. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным многоканальным Triple Plus +, Triple Plus + IR, Detective+
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
3 ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
6 Техническая документация фирмы "Crowcon Detection Instruments Ltd.".
Лист № 15 Всего листов 15
при выполнении работ по:
- обеспечению безопасных условий и охраны труда;
- осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта
| Зарегистрировано поверок | 15 |
| Поверителей | 7 |
| Актуальность данных | 18.11.2024 |
