| Номер в госреестре | 53875-13 |
| Наименование СИ | Измерители RLC |
| Обозначение типа СИ | LCR-78101G, LCR-78105G, LCR-78110G |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2013 |
| Срок свидетельства | 28.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Измерители RLC LCR-78101G, LCR-78105G, LCR-78110G (далее по тексту - измерители) предназначены для измерений электрического сопротивления, электрической емкости и индуктивности электронных компонентов и материалов.
Конструктивно измеритель выполнен как одноблочная конструкция. Все узлы размещены в металлическом корпусе, имеется ручка для переноски, жидкокристаллический графический дисплей, стандартные интерфейсы GPIB, RS-232.
Измерители обладают следующими функциональными возможностями: самодиагностика, отбраковка тестируемых изделий по заданному критерию, выбор вида эквивалентной схемы замещения, графическое представление измеренных данных в диапазоне частот или тестовых напряжений, многошаговое тестирование, наличие.
Принцип действия измерителей основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в тестовый сигнал объектом измерения.
Модели измерителей различаются диапазоном установки частоты измерительного сигнала, диапазоном и погрешностью установки напряжения переменного тока измерительного сигнала.

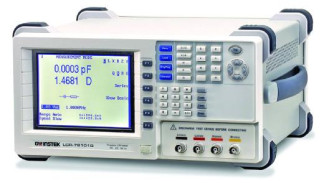

Внешний вид измерителя и место нанесения знака утверждения типа средства измерений приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
*
*- место нанесения знака утверждения типа средства измерений
Рисунок 1
** - места пломбировки (нанесения наклеек) от несанкционированного доступа
Рисунок 2
Метрологические и технические характеристики измерителей приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений электрического сопротивления постоянному току (R), Ом | от 1 до 1107 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %, при: измерении электрического сопротивления не менее 1 кОм измерении электрического сопротивления менее 1 кОм | ± (А + 110-7R)Rv ± (А + 0,Ш>Ку |
| Диапазон измерений электрического сопротивления переменному току (R), Ом | от 1 до 5 107 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления переменному току, %, при: R > 1 кОм; Q < 0,1 R > 1 кОм; Q > 0,1 R < 1 кОм; Q < 0,1 R < 1 кОм; Q > 0,1 | ± (А + 110-7R)Rv ± (А + 110-7R)RvV(1 + Q2) ± (А + 0,1/R)Ry ± (А + 0,1/R)RyV(1 + Q2) |
| Диапазон измерений электрической емкости (C), пФ | от 1 до 1108 |
| Пределы допускаемой относительной погрешности измерений электрической емкости, %, при: |Z| > 1 кОм; D < 0,1 |Z| > 1 кОм; D > 0,1 |Z| < 1 кОм; D < 0,1 |Z| < 1 кОм; D > 0,1 | ± (А + 1-10-7-|Z|)-Ку ± (А + 110-7|Z|)RyV(1 + D2) ± (А + 0,1/|Z|)-Ку ± (А + 0,1/|Z|>RvV(1 + D2) |
| Наименование характеристики | Значение характеристики |
| Диапазон измерений индуктивности (L), Гн | от 110-6 до 1 |
| Пределы допускаемой относительной погрешности измерений индуктивности, %, при: |Z| > 1 кОм; D < 0,1 |Z| > 1 кОм; D > 0,1 |Z| < 1 кОм; D < 0,1 |Z| < 1 кОм; D > 0,1 | ± (А + 1-10-7-И)-Ку ± (А + 110-7-^|)КуУ(1 + D2) ± (А + 0,1/И)-Ку ± (А + 0,1/^|)-Ку-У(1 + D2) |
| Диапазон установки частоты измерительного сигнала (F), Гц, для моделей: LCR-78101G LCR-78105G LCR-78110G | от 20 до 1106 от 20 до 5 10б от 20 до 10106 |
| Пределы допускаемой абсолютной погрешности установки частоты измерительного сигнала, Гц | ± 0,005 10-2 F |
| Диапазон установки напряжения постоянного тока измерительного сигнала (U=), В | 2 о д -2 0 т о |
| Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока измерительного сигнала | ± (210-2U= + 5 мВ) |
| Диапазон установки напряжения переменного тока измерительного сигнала (U~), для моделей, В: LCR-78101G LCR-78105G, LCR-78110G: в диапазоне частот до 3 106 Гц включительно в диапазоне частот свыше 3 106 Гц | от 10-2 до 2 от 10-2 до 2 от 10-2 до 1 |
| Пределы допускаемой абсолютной погрешности установки напряжения переменного тока измерительного сигнала, для моделей: LCR-78101G LCR-78105G, LCR-78110G: в диапазоне частот до 3 106 Гц включительно в диапазоне частот свыше 3 106 Гц | ± (210-2U~ + 5 мВ) ± (210-2U~ + 5 мВ) ± (5 10-2U~ + 10 мВ) |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 340 х 320 х 170 |
| Масса, кг, не более | 5 |
| Напряжение питания от сети переменного тока частотой от 49,5 до 50,5 Гц, В | от 207 до 252 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 25 °С, % | от 18 до 28 до 80 |
Примечания:
пределы допускаемой относительной погрешности измерений электрического сопротивления, электрической емкости и индуктивности приведены для режима «Медленно» согласно п. 1.1.2 «Технические характеристики» руководства по эксплуатации измерителей;
А - безразмерное численное значение составляющей относительной погрешности в соответствии с диаграммами, приведенными на рисунках 3 и 4;
|Z| - безразмерное численное значение импеданса, Ом, в соответствии с диаграммой, приведенной на рисунке 4;
R - безразмерное численное значение электрического сопротивления, Ом;
Q - значение добротности;
D - значение коэффициента диэлектрических потерь;
Ку - значение коэффициента, зависящего от уровня измерительного сигнала:
| Уровень | ,В: а, на г и с | Ку: | ||
| от | 1,250 | до | 2,000 | 1,2 |
| от | 0,625 | до | 1,249 | 1,0 |
| от | 0,313 | до | 0,624 | 1,2 |
| от | 0,156 | до | 0,312 | 1,5 |
| от | 0,078 | до | 0,155 | 2,0 |
| от | 0,039 | до | 0,077 | 2,5 |
| от | 0,020 | до | 0,038 | 5,0 |
| от | 0,010 | до | 0,019 | 10,0 |
Тестовая частота (Гц)
Рисунок 3 - Значение составляющей погрешности А
частота (Гц)
Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель измерителя в виде наклейки.
Комплект поставки включает:
- измеритель RLC LCR-78101G (или LCR-78105G, или LCR-78110G) - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- измерительный кабель - 1 шт.;
- кабель питания - 1 шт.;
- упаковочная тара - 1 шт.
осуществляется по документу МП 53875-13 «Инструкция. Измерители RLC LCR-78101G, LCR-78105G, LCR-78110G фирмы «Good Will Instrument Co., Ltd.». Тайвань. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России»
20.10.2011 г.
Основные средства поверки:
- мера электрического сопротивления постоянного тока многозначная Р3026 (Рег. № 8478-91), диапазон номинальных значений от 0,01 Ом до 111 кОм, кл.т. 0,005;
- магазин сопротивления Р40106 (Рег. № 9381-83), диапазон номинальных значений от
1 до 100 МОм, кл.т. 0,02;
- набор мер сопротивления образцовых 2-го разряда Е1-5 (Рег. № 8175-81), диапазон номинальных значений от 1 Ом до 1 кОм, диапазон частот от 20 Гц до 1 МГц, 2 разряд;
- мера электрического сопротивления измерительная Р4016 (Рег. № 7791-80), номинальное значение 1 МОм, диапазон частот от 20 Гц до 1 кГц, кл.т. 0,005;
- магазин сопротивления Р40104 (Рег. № 10547-86), диапазон номинальных значений от 10 МОм до 1 ГОм, диапазон частот от 20 Гц до 20 кГц, кл.т. 0,05;
- меры емкости образцовые Р597 (Рег. № 2684-70), диапазон номинальных значений от 1 пФ до 1 мкФ, 1-й разряд;
- магазин емкости Р5025 (Рег. № 5395-76), диапазон номинальных значений от 100 пФ до 100 мкФ, 3-й разряд;
- меры индуктивности Р5101-Р5115 (Рег. № 9046-83), диапазон номинальных значений от 1 мкГн до 1 Гн, 2-й разряд;
- мультиметр В7-64/1 (Рег. № 16688-97), диапазон измерений частоты от 0,01 Гц до 1,2 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 0,001 %, диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± (от 0,004 до 0,005) %, диапазон измерений напряжения переменного тока от 10 мкВ до 750 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ± (от 0,1 до 0,5) %.
Измерители RLC LCR-78101G, -78105G, -78110G. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям RLC LCR-78101G, LCR-78105G, LCR-78110G
ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности.
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (в том числе при проведении исследовательских и испытательных работ в лабораторных и производственных условиях).
