| Номер в госреестре | 53876-13 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | Nemo |
| Изготовитель | "Anite Finland Ltd.", Финляндия |
| Год регистрации | 2013 |
| Срок свидетельства | 24.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Комплексы аппаратно - программные Nemo Назначение средства измерений
Комплексы аппаратно - программные Nemo предназначены для измерения уровней сигналов радиоканалов, обнаруживаемых в заданном диапазоне частот.
Принцип действия комплексов аппаратно - программных Nemo базируется на использовании сканирующего приемника, имеющего в основе супергетеродинный приемник, который включает в себя цифровой сигнальный процессор для обнаружения сигнала, демодуляции и сбора данных. Аппаратный блок комплекса включает в себя радиочастотный модуль, определяющий полосу рабочих частот, а также сканирующий приемник и GPS-приемник. В сканирующем приемнике используется управляющий процессор, выполняющий функции контроля по обмену данными и связи с ПЭВМ, которая функционирует совместно с приемником в составе комплекса. Наличие GPS-приемника обеспечивает привязку получаемых данных к координатам местности. Комплекс позволяет проводить измерения уровня сигнала, необходимого для определения зоны покрытия от базовых станций при планировании, установке и обслуживании сетей мобильной связи. Цифровой сигнальный процессор под управлением ПЭВМ осуществляет настройку на измеряемые радиочастотные диапазоны. Полученные исходные данные обрабатываются и на выходе комплекса формируются усредненные значения уровня сигнала и данные с идентификатором базовой станции, к которой он относится, а также другие радиочастотные параметры.
Комплексы аппаратно - программные Nemo представляют собой переносимые устройства, позволяющие работать в режиме автоматического сканирования по фиксированным частотам, а также в ручном режиме работы, обеспечивая при этом высокую надежность обнаружения радиосигналов.

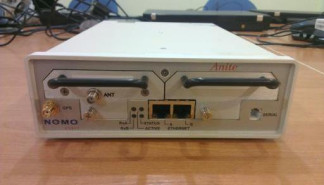

Внешний вид аппаратного блока комплекса представлен на рисунке 1.
Идентификационные данные программного обеспечения Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (и д ентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Nemo Outdoor | Nemo Outdoor | 6.4.1.8 | ff75c911aa2b5ba9a 05a66d73731b46e | md5 |
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических
характеристик комплекса аппаратно - программного за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - А.
Комплексы аппаратно - программные работают под управлением внешнего персонального компьютера с установленным программным обеспечением Nemo Outdoor, который проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс Ethernet. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium II® 600 МГц (или аналог);
- наличие адаптера локальной сети - Ethernet;
- оперативная память 512 Мб;
- разрешение экрана 1024 х 768;
- операционная система Windows®XP (SP 2), Windows® 7;
- наличие клавиатуры и манипулятора "мышь".
Таблица 2
| 1 | 2 |
| Радиочастотный модуль, входящий в состав комплекса | GWIRDC94182126 |
| Диапазон рабочих частот, МГц: -полоса частот 1 -полоса частот 2 -полоса частот 3 -полоса частот 4 | от 925 до 2690 от 925 до 960 от 1805 до 1880 от 2110 до 2170 от 2500 до 2690 |
| Чувствительность приемника во всех частотных диапазонах, дБмВт, не более (где дБмВт означает дБ относительно 1 мВт) | Минус 100 |
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала, дБмВт | ± 3 |
| Габаритные размеры аппаратного блока (длинахширинахвысота), мм, не более | 245x160x50 |
| Масса, кг, не более: - с одним радиочастотным блоком; - с двумя радиочастотными блоками | 1,2 1,5 |
| 1 | 2 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С; относительная влажность воздуха при температуре плюс 25 °С, %; атмосферное давление, мм рт. ст. | от 0 до плюс 50 не более 98 от 795 до 450 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели аппаратного блока комплекса методом шелкографии (в нижнем левом углу).
Комплект поставки «Комплекса аппаратно - программного Nemo» приведён в таблице 3.
Таблица 3
| Наименование, тип | Обозначение, модель | Кол., шт. | Примечание |
| Сканирующий приемник | 1 | Входят в состав аппаратного блока комплекса | |
| Радиочастотный модуль | GWIRDC94182126 | 1 или 2 | |
| GPS приемник | 1 | ||
| USB ключ с паролем | 1 | ||
| Выносная антенна. | 1 | ||
| Кабель Ethernet | 1 | ||
| Кабель питания | 1 | ||
| Руководство по эксплуатации | 1 | ||
| Методика поверки | МП РТ 1899-2013 | 1 | |
| Программный комплекс Nemo Outdoor | 1 | на компакт-диске | |
| Упаковка | 1 |
осуществляется по документу МП РТ 1899-2013 «Комплексы аппаратно - программные Nemo. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 18 февраля 2013 г.
Основные средства поверки:
генератор сигналов высокочастотный векторный 8МВУ100Л (регистрационный номер 41800-09),
- пределы допускаемой абсолютной погрешности установки мощности выходного сигнала: ± 0,5 дБмВт (в диапазоне 1 МГц - 3 ГГц).
Методы измерений приведены в документе «Комплексы аппаратно - программные Nemo. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к комплексам программноаппаратным Nemo
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия (требования к средству измерений).
2 ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний (государственная поверочная схема).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, - в соответствии с п. 14, части 3, статьи 1 Федерального закона «Об обеспечении единства измерений».
Заявитель ООО «ДМТ»
адрес: 125252, г. Москва, Проезд Березовой рощи, 8 тел./факс: (495) 748-46-58, е-mail: admin@dmtel.ru
