| Номер в госреестре | 53878-13 |
| Наименование СИ | Анализаторы спектра в реальном масштабе времени |
| Обозначение типа СИ | SPECMON3, SPECMON6 |
| Изготовитель | Компания "Tektronix, Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 13.12.1901 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6 предназначены для измерения параметров спектра телекоммуникационных сигналов, и применяются при разработке, монтаже и эксплуатации телекоммуникационного оборудования.
Принцип действия основан на анализе сигналов с помощью быстрого преобразования Фурье по технологии Swept DPXTM, которая позволяет определять параметры спектра сигналов и их изменение во времени, фиксировать скрытые в частотном диапазоне периодические, непериодические, и кратковременные сигналы, с отображением измерительной информации в спектральной и временной области. Для регистрации однократных сигналов и случайных импульсных помех имеется режим синхронизации по маске с анализом во временной или частотной области. Наличие антенного входа для GPS и соответствующее программное обеспечение позволяет выполнять измерения с привязкой к координатам объекта, в том числе картографирование местности с выдачей измерительной информации о классификации параметров обнаруженных сигналов. Функциональные возможности обработки измерительной информации могут быть расширены с помощью опций, поставляемых по заказу.
На внутреннем микропроцессоре установлена операционная система Windows XP, позволяющая производить мультидоменный анализ измерительной информации в задаваемых пользователем окнах, с представлением сигналов в различных форматах, в том числе параметров модуляции сигналов. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.
Конструктивно анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6 выполнены в виде моноблока в настольном исполнении, на передней панели расположены органы управления и жидкокристаллический дисплей.

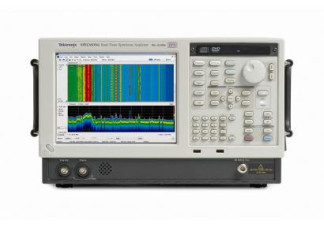

Внешний вид анализаторов спектра в реальном масштабе времени SPECMON3, SPECMON6 показан на фотографиях 1 (вид спереди) и 2 (вид сзади).
По условиям эксплуатации анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6 соответствуют ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 40 оС.
Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6 поставляются в базовом исполнении, и с набором опций, перечисленных в таблице ниже.
| опция | наименование | опция | наименование |
| 10 | измерение AM, FM, ФМ | 50 | предварительный усилитель |
| 11 | измерение фазовых шумов и джиттера | 52 | триггер частотной маски |
| 12 | измерение временных интервалов | 53 | расширение памяти до 4 Гбайт |
| 20 | детальный анализ сигналов | 40 | полоса частот анализа 40 МГц |
| 21 | анализатор модулированных сигналов | 110 | полоса частот анализа 110 МГц |
| 22 | анализатор OFDM | 200 | расширенная функция триггера |
| 40 | полоса частот анализа 40 МГц | 56KR | конструкция для стойки |
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
| идентификационное наименование | SPECMON Firmware |
| идентификационный номер версии | 2.7 и выше |
| класс риска | A по WELMEC 7.2 для категории P |
| диапазон частот | |
| SPI ( \IO\3 | от 9 кГц до 3 ГГц |
| SPECMON3 | от 9 кГц до 6,2 ГГц |
| полоса частот анализа сигналов в реальном времени | |
| стандартное исполнение | 25 МГц |
| опция 40 | 40 МГц |
| опция 110 | 110 МГц |
| пределы основной допускаемой погрешности частоты опорного генератора при температуре от 20 до 30 оС после заводской калибровки | ± 1 10'7 |
| пределы допускаемого временного дрейфа частоты опорного генератора за 10 лет | ± 310'7 |
| пределы дополнительной погрешности частоты опорного генератора в интервале температур от 5 до 40 оС | ± 110-7 |
| параметры выхода синхронизации частота уровень, не менее | |
| 10 МГц | |
| 0 дБм1 | |
| параметры входа синхронизации | |
| частота | 10 МГц |
| диапазон синхронизации | ± з- кг'' |
| уровень | от - 10 до + 6 дБм |
| полоса пропускания | |
| стандартное исполнение, и с опцией 40 с опцией 110 дополнительно | от 0,1 Гц до 5 МГц 10 МГц |
| примечание 1. здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт | |
| уровень фазовых шумов на частоте 1 ГГц, не более | ||
| при отстройке 1 кГц | - 103 дБн/Гц 2 | |
| при отстройке 10 кГц при отстройке 100 кГц | - 109 дБн/Гц - 112 дБн/Гц | |
| максимальный уровень сигнала на входе | ||
| без предварительного усилителя | + 30 дБм | |
| с предварительным усилителем | + 20 дБм | |
| усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, не более | ||
| без предварительного усилителя на частотах от 4 до 10 кГц (LF Path) | - 141 дБм | |
| на частотах от 10 кГц до 32 МГц (LF Path) | - 150 дБм | |
| на частотах от 1 до 10 МГц | - 136 дБм | |
| на частотах от 10 МГц до 2 ГГц | - 154 дБм | |
| на частотах от 2 до 3 ГГц | - 153 дБм | |
| на частотах от 3 до 4 ГГц | - 151 дБм | |
| на частотах от 4 до 6,2 ГГц | - 149 дБм | |
| с предварительным усилителем (опция 50) на частотах от 1 до 32 МГц (LF Path) | - 158 дБм | |
| на частотах от 1 до 10 МГц | - 158 дБм | |
| на частотах от 10 МГц до 2 ГГц | - 164 дБм | |
| на частотах от 2 до 3 ГГц | - 163 дБм | |
| на частотах от 3 до 6,2 ГГц | - 161 дБм | |
| пределы основной допускаемой погрешности измерения уровня мощности (ослабление аттенюатора 10 дБ) при температуре (23 ± 5) °С | ||
| RF Path, 100 МГц | ±0,31 дБ | |
| LF Path, 10 МГц | ± 0,31 дБ | |
| неравномерность амплитудно-частотной характеристики (ослабление аттенюатора 10 дБ) при температуре (23 ± 5) °С, не более | ||
| предварительный усилитель выключен, - 20 дБм на частотах от 10 до 32 МГц (LF Path) | ± 0,2 дБ | |
| на частотах от 10 МГц до 3 ГГц | ± 0,35 дБ | |
| на частотах от 3 до 6,2 ГГц | ± 0,5 дБ | |
| с предварительным усилителем (опция 50), - 50 дБм на частотах от 10 до 32 МГц (LF Path) | ± 0,5 дБ | |
| на частотах от 10 МГц до 3 ГГц | ± 0,5 дБ | |
| на частотах от 3 до 6,2 ГГц | ± 0,7 дБ | |
| неравномерность амплитудно-частотной характеристики в полосе частот анализа (центральная частота 200 МГц), не более | ||
| в полосе 300 кГц | ± 0,1 дБ | |
| в полосе до 10 МГц | ± 0,2 дБ | |
| в полосе до 40 МГц (опции 40, 110) | ± 0,4 дБ | |
| в полосе до 110 МГц (опция 110) | ± 0,5 дБ | |
| ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ | [КИ | |
| тип соединителей входного разъема ВЧ | N(f) | |
| габаритные размеры (ширина х высота х глубина), мм | 473 х 282 х 531 | |
| масса (без аксессуаров) | 24,7 кг | |
примечание 2: здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте
| частота и напряжение электропитания | 50 Гц; от 200 до 240 В 400 Гц; от 90 до 132 В |
| потребляемая мощность, не более | 400 Вт |
| условия эксплуатации | группа 3 ГОСТ 22261-94 |
| рабочий диапазон температур | от + 5 до + 40 °С |
| диапазон температур транспортирования и хранения | от - 20 до + 60 °С |
| относительная влажность при температуре до + 30 °С | до 90 % |
| предельная высота над уровнем моря рабочие условия транспортирование и хранение | 3000 м 12200 м |
| электромагнитная совместимость безопасность | по ГОСТ Р 51522-99 по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится заднюю панель корпуса анализаторов спектра в реальном масштабе времени SPECMON3, SPECMON6 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| Анализатор спектра в реальном масштабе времени SPECMON3, SPECMON6 | 1 шт. по заказу |
| Кабель сетевой | 1 шт. |
| Клавиатура USB | 1 шт. |
| Мышь компьютерная USB | 1 шт. |
| Адаптер BNC(f)-N(m) | 1 шт. |
| Крышка лицевой панели | 1 шт. |
| Краткое руководство пользователя (брошюра на английском языке) | 1 шт. |
| Руководство по применению (брошюра на английском языке) | 1 шт. |
| Руководство по программированию на CD | 1 шт. |
| Анализаторы спектра в реальном масштабе времени серий SPECMON3, SPECMON6. Руководство по эксплуатации. 071-3070-00 (на CD) | 1 шт. |
| Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6. Методика поверки. МП РТ 1911-2013 | 1 шт. |
осуществляется по документу МП РТ 1911-2013 «Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 14.05.2013 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
| генератор сигналов диапазон частот от 10 МГц до 6,2 ГГц; диапазон уровня мощности от - 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 117 дБн/Гц; вход синхронизации 10 МГц | генератор сигналов измерительный Anritsu MG3691C с опциями 2, 3, 4 диапазон частот от 8 МГц до 10 ГГц; диапазон уровня от - 115 до + 15 дБм уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 119 дБн/Гц; вход синхронизации 10 МГц |
| стандарт частоты уровень сигнала от 0 до + 10 дБм; относительная погрешность частоты сигнала 10 МГц не более ± 110-9 | стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала частотой 10 МГц + 7 дБм; годовой дрейф частоты не более ± 110-10 |
| частотомер разрешение на частоте 10 МГ ц не хуже 1 Гц; вход синхронизации 10 МГц | частотомер универсальный Tektronix FCA3000 разрешение на частоте 10 МГц не хуже 0,001 Гц; вход синхронизации 10 МГц |
| ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от - 50 до - 10 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,1 дБ | ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,1 дБ |
Методы измерений изложены в документе «071-3070-00. Анализаторы спектра в реальном масштабе времени серий SPECMON3, SPECMON6. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени SPECMON3, SPECMON6
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
