Преобразователи измерительные многофункциональные Е900ЭЛ, 53886-13

53886-13
Документы
Карточка СИ
Номер в госреестре 53886-13
Наименование СИ Преобразователи измерительные многофункциональные
Обозначение типа СИ Е900ЭЛ
Изготовитель ОАО "Электроприбор", г.Чебоксары
Год регистрации 2013
Срок свидетельства 24.06.2018
МПИ (интервал между поверками) 6 лет
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи измерительные многофункциональные Е900ЭЛ Назначение средства измерений

Преобразователи измерительные многофункциональные Е900ЭЛ (в дальнейшем -преобразователи) предназначены для преобразования электрических параметров в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока, в цифровой код для передачи по интерфейсу RS485 и Ethernet.

Описание

Преобразователи относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин, передачи их по интерфейсам связи.

Конструктивно преобразователи выполнены в пластмассовом корпусе и предназначены для установки на DIN-рейку. Преобразователи работоспособны при установке в любом положении. Преобразователи не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Преобразователи, изготавливаемые для эксплуатации в условиях умеренно-холодного климата, предназначены для исполнения УХЛ3.1 по ГОСТ 15150-69 и для работы в интервале температур от - 40 °С до + 70 ° С и относительной влажности воздуха не более 95 % при температуре +35 °С.

Преобразователи имеют различные исполнения в зависимости от диапазона измерений входного сигнала, количества и типа интерфейсов, напряжения питания, наличия дискретных входов, схеме измерения.

Информация об исполнении преобразователей содержится в коде полного условного обозначения:

Е900ЭЛ -a - b - c - d - e - f, где а - номинальное напряжение, b - номинальный ток, c - напряжение питания,

d - наличие дополнительного интерфейса и дискретных входов,

e - наличие интерфейса для подключения модулей индикации, дополнительных опций, f - условное обозначение схемы измерения.

Доступ к внутренним частям преобразователя возможен только с нарушением пломб. Программное обеспечение

Преобразователи оснащены микропроцессором, в котором записаны встроенное метрологически значимое программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия преобразователя с нарушением пломб. По степени защиты от преднамеренных или непреднамеренных изменений ВПО можно отнести к уровню «А» по МИ 3286-2010.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Сведения об идентификационных данных ПО приборов и методах их идентификации представлены в таблице 1.

Таблица 1

Идентификационное

название

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм

вычисления

цифрового

идентифика

тора

SHM120-24V-3line-1 A-100V

не ниже 1.0.1.1

03B98C399DD46F11383 5A48E2CAD264F

md5

SHM120-24V-4line-1 A-100V

010B09F6934AA0B3B1E50634B8A0B43C

SHM 120-220V-3line-1 A-100 V

0C2D2DF9A2BC63A98CEFCF61AFBEB4A3

SHM 120-220V-4line-1 A-100 V

0F4236DEBF21DF2C260ACA6C8C9B3DB9

SHM 120-24V-3line-5A-100V

03B98C399DD46F11383 5A48E2CAD264F

SHM 120-24V-4line-5A-100V

010B09F6934AA0B3B1E50634B8A0B43C

SHM 120-220V-3line-5A-100 V

0C2D2DF9A2BC63A98CEFCF61AFBEB4A3

SHM 120-220V-4line-5A-100 V

0F4236DEBF21DF2C260ACA6C8C9B3DB9

SHM 120-24V-3line-1 A-220V

03B98C399DD46F11383 5A48E2CAD264F

SHM 120-24V-4line-1 A-220V

010B09F6934AA0B3B1E50634B8A0B43C

SHM 120-220V-3line-1 A-220V

0C2D2DF9A2BC63A98CEFCF61AFBEB4A3

SHM 120-220V-4line-1 A-220V

0F4236DEBF21DF2C260ACA6C8C9B3DB9

SHM 120-24V-3line-5A-220V

03B98C399DD46F11383 5A48E2CAD264F

SHM 120-24V-4line-5A-220V

010B09F6934AA0B3B1E50634B8A0B43C

SHM120-220V-3line-5A-220V

0C2D2DF9A2BC63A98CEFCF61AFBEB4A3

SHM 120-220V-4line-5A-220V

0F4236DEBF21DF2C260ACA6C8C9B3DB9

SHM 120-24V-3line-1 A-380V

03B98C399DD46F11383 5A48E2CAD264F

SHM 120-24V-4line-1 A-380V

010B09F6934AA0B3B1E50634B8A0B43C

SHM 120-220V-3line-1 A-3 80V

0C2D2DF9A2BC63A98CEFCF61AFBEB4A3

SHM 120-220V-4line-1 A-3 80V

0F4236DEBF21DF2C260ACA6C8C9B3DB9

SHM120-24V-3line-5A-380V

03B98C399DD46F113835A48E2CAD264F

SHM120-24V-4line-5A-380V

010B09F6934AA0B3B1E50634B8A0B43C

SHM120-220V-3line-5A-380V

0C2D2DF9A2BC63A98CEFCF61AFBEB4A3

SHM120-220V -4line-5A-3 80V

0F4236DEBF21DF2C260ACA6C8C9B3DB9

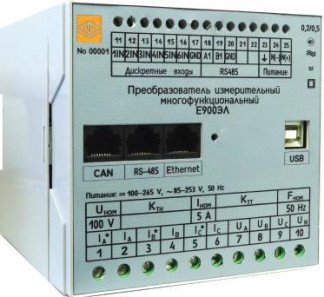

Фотографии, общий вид приборов, места нанесения маркировки и клемм

р--

О

г=П гН

о

1

\ (ЬяЗОШВ

Рисунок 2 - Общий вид, габаритные и установочные размеры преобразователей, имеющих дополнительные функции (интерфейс RS485 для подключения модулей индикации, интерфейс Ethernet, интерфейс USB, интерфейс CAN, часы реального времени, журнал событий)

Нормальные условия эксплуатации преобразователей указаны в таблице 1. Таблица 1_

Влияющий фактор

Нормальное значение

Температура окружающего воздуха, °С

20 ± 5

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, кПа (мм. рт. ст.)

от 84 до 106,7 (от 630 до 800)

Напряжение питающей сети, В

220 ± 4,4

Частота питающей сети, Г ц

50 ± 0,5

Форма кривой напряжения источника питания

Синусоидальная, с коэффициентом искажения не более 5 %

Рабочее положение преобразователя

Любое

Преобразователи обеспечивают измерение параметров режима трехпроводных и четырехпроводных электрических сетей переменного тока в соответствии с таблицей 2. Преобразователи обеспечивают передачу по интерфейсам RS485, Ethernet результата измерения в соответствии с таблицей 2.

Таблица 2

Параметр

Обозначен

ие

Измерение в соответствии со схемой измерения

Передача по интерфейсу

f = 3П

f = 4П

Действующее значение фазного напряжения

Ua

-

+

+

Ub

-

+

+

Uc

-

+

+

Среднее действующее значение фазного напряжения

Цср.ф.

-

+

+

Действующее значение междуфазного

Uab

+

+

+

напряжения

Ubc

+

+

+

UcA

+

+

+

Среднее действующее значение междуфазного напряжения

Цср.л

+

+

+

Действующее значение фазного тока

Ia

+

+

+

IB

-

+

+

Ic

+

+

+

Среднее действующее значение фазного тока

!-ср

+

+

+

Активная мощность фазы нагрузки

Pa

-

+

+

Pb

-

+

+

Pc

-

+

+

Суммарная активная мощность

P

+

+

+

Реактивная мощность фазы нагрузки

Qa

-

+

+

qb

-

+

+

Qc

-

+

+

Измерение в

Параметр

Обозначен

соответствии со

Передача по

ие

схемой измерения

интерфейсу

f = 3П

f = 4П

Суммарная реактивная мощность

Q

+

+

+

Полная мощность фазы нагрузки

Sa

-

+

+

Sb

-

+

+

Sc

-

+

+

Суммарная полная мощность

S

+

+

+

Коэффициент мощности в каждой фазе

С08фА

-

+

+

С08фВ

-

+

+

С08фС

-

+

+

Общий коэффициент мощности

С08ф

+

+

+

Частота сети

F

+

+

+

Примечание - Под средним действующим значением фазного тока (междуфазного или фазного напряжения) следует понимать среднеарифметическое значение суммы действующих значений фазных токов (междуфазных или фазных напряжений).

Диапазоны измерения входного сигнала указаны в таблице 3. Таблица 3

Входной сигнал

Диапазон измерения

Ток, А

от 0 до 2,0Тном *

Напряжение, В

от 0 до 1,2 Ином **

Частота, Гц

от 45 до 55

Коэффициент активной мощности rasj

0)

(0

Коэффициент реактивной мощности sinj***

±(0 .. .1... 0) - для четырехпроводной схемы измерения; ±(0,5 ... 1 ... 0,5) - для трехпроводной схемы измерения

Коэффициент искажения синусоидальности входного напряжения, %

не более 20

Коэффициент искажения синусоидальности входного тока, %

не более 20

* 1ном - номинальное значение тока.

** ином - номинальное значение напряжения

*** Диапазон изменения sinф при измерении реактивной мощности.

Номинальные значения входных токов и напряжений, измеряемых мощностей соответствуют значениям, указанным в таблице 4. Номинальное значение коэффициента активной мощности С08фном=1, коэффициента реактивной мощности 8тфном=1. Номинальное значение частоты измеряемых сигналов 50 Гц.

Схема

измерения

Напряжение фазное, В

Напряжение линейное (междуфазное), В

Номинальный (фазный) ток, А

Номинальная мощность (активная, реактивная, полная), Вт, вар, В-А

Номи

нальное

значение

Предел

измерения

Номи

нальное

значение

Предел

измерения

Фазная

Трехфазная

(суммар

ная)

Трехпро

водная

(3П)

-

-

100

120

1,0

5,0

-

173,2

866,0

-

-

220

265

1,0

5,0

-

381,0

1905,2

-

-

380

460

1,0

5,0

-

658,2

3290,9

Четырех

проводная

(4П)

57,73

(57,7*)

69,82

100

120

1,0

5,0

57,7

288,6

173,2

866,0

127,01

(127*)

152,4

220

265

1,0

5,0

127.0

635.1

381,0

1905,2

219,39

(220*)

263,3

380

460

1,0

5,0

219,4

1097,0

658,2

3290,9

* Условное обозначение номинального фазного напряжения.

Напряжение питания преобразователей соответствуют значениям, приведенным в таблице 5.

Таблица 5

Условное обозначение напряжения питания

Напряжение питания

24ВН

(24+12/-6) В постоянного тока

220ВУ

от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 100 до 265 В постоянного тока

230В

от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц

Мощность, потребляемая преобразователями по цепи питания при номинальных значениях входных сигналов, не более 7 ВА.

Полная мощность, потребляемая каждой последовательной цепью при номинальном значении силы тока и номинальном значении частоты, не более 0,1 ВА.

Полная мощность, потребляемая каждой параллельной цепью при номинальном значении напряжения и номинальном значении частоты, не более 0,05 В-А

Допускаемые области основной приведенной погрешности уХ, а также абсолютной погрешности АХ преобразователей по измеряемому или вычисляемому параметру Х не превышают значений, указанных в таблице 6.

Измеряемый параметр

У х. %

Нормирующее

значение

Действующее значение фазного напряжения

0,2ином < U < 1,5ином

± 0,2

иф.ном

Действующее значение линейного напряжения

0,2ином < U < 1,5ином

± 0,2

ил.ном

Действующее значение фазного тока

0,01Ном < I < 21Ном

± 0,2

1ф.ном

Активная мощность фазы нагрузки

Р

г ф.ном

Суммарная активная мощность

Р

ном

-

Реактивная мощность фазы нагрузки

± 0,5

Оф.ном

Суммарная реактивная мощность

Оном

Полная мощность фазы нагрузки

Sф.ном

Суммарная полная мощность

S

ном

Частота сети, Гц

-

± 0,01

Преобразователи имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению (для внешних трансформаторов напряжения с номинальным напряжением вторичной обмотки 100 В) и по току (для внешних трансформаторов тока с номинальным током вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485, USB.

Пределы допускаемых дополнительных погрешностей измерений, вызванных изменением влияющих величин от нормальных значений, равны значениям, приведенным в таблице 7.

Таблица 7

Влияющая величина

Значение

влияющей

величины

Дополнительная

погрешность

%

%

й

АХ]

Температура окружающего воздуха, °С измерение токов и напряжений измерение мощности измерение коэффициента мощности измерение частоты

от - 40 до + 70

± 0,2/10 °С ± 0,5/10 °С ± 0,5/10 °С

± 0,005/10 °С

Относительная влажность воздуха, % измерение токов и напряжений измерение мощности измерение коэффициента мощности измерение частоты

90

(при температуре + 30 °С)

± 0,2 ± 0,5 ± 0,5

± 0,005

Внешнее однородное магнитное поле постоянного или переменного тока с частотой входного сигнала при самом неблагоприятном направлении и фазе магнитного поля, кА/м

измерение токов и напряжений измерение мощности

0,4

± 0,2 ± 0,5

Влияющая величина

Значение

влияющей

величины

Дополнительная

погрешность

%

%

й

АХ]

измерение коэффициента мощности измерение частоты

± 0,5

± 0,005

Частота сети, Гц

измерение токов и напряжений

измерение мощности

измерение коэффициента мощности

от 45 до 55

± 0,4 ± 0,5 ± 0,5

Коэффициент мощности tos ф (sin ф)

измерение активной (реактивной) мощности

± (0,5.1)

± 0,5

Преобразователи обеспечивают передачу измеренных и вычисляемых параметров в соответствии с таблицей 1 по цифровым интерфейсам RS485 и Ethernet.

Поддерживаемые интерфейсы и протоколы обмена:

-    «Порт 1», «Порт 2», RS-485, протокол обмена назначается при настройке, доступные

варианты:

а)    ГОСТ Р МЭК 870-5-1-95 (FT3), скорость обмена 9600 - 57600 бит/сек;

б)    M0dBus RTU, скорость обмена 9600 - 57600 бит/сек.

-    «Порт 3»:

а)    RS485: M0dBus RTU (включает нестандартный циклический режим передачи для отображения измеренных и вычисляемых параметров на внешних индикаторах) скорость обмена 9600 - 57600 бит/сек;

б)    для конфигурирования параметров «Порта 3» (RS485) и настроек портов «Ethernet» в модификациях Е900ЭЛ - Х - Х - Х - Х - RE - Х используется «Порт 3» (RS485);

-    «Ethernet»: 10Base-T - ГОСТ Р МЭК 60870-5-104-2004;

-    «USB» служебный порт, используется для конфигурирования параметров прибора;

-    порт «CAN» используется для подключения внешнего блока телеуправления ЭНМВ-1-0/3К

Преобразователи могут иметь дискретные входа. Состояние дискретных входов передается по интерфейсам RS485, Ethernet.

Преобразователи могут иметь дискретные выходы при использовании внешнего блока телеуправления ЭНМВ-1-0/3R (руководство по эксплуатации ЭНМВ.423000.002 РЭ). Связь с блоком осуществляется через порт CAN непосредственным подключением. Количество выходов блока телеуправления ЭНМВ-1-0/3R - 3 (тип: релейные выходы, 1 объект телеуправления): ВКЛ, ОТКЛ, БЛК.

Габаритные размеры, мм, не более: Масса приборов, кг, не более Средняя наработка на отказ, ч, Средний срок службы, не менее

115х105х115;

0,5; 150000; 25 лет.

Знак утверждения типа наносится на этикетку преобразователя, титульный лист Руководства по эксплуатации и паспорт преобразователя типографским способом.

Комплектность

В комплект поставки входят:

-    преобразователь (в соответствии с заказом)    1 шт.;

-    мини CD    1 шт.;

-    паспорт    1 экз.;

-    руководство по эксплуатации на партию преобразователей до 10 шт.    1 экз.

Поверка

осуществляется по документу ОПЧ.140.323РЭ (Раздел 4) «Преобразователи измерительные многофункциональные Е900ЭЛ. Руководство по эксплуатации», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2013 г.

Средства поверки: калибратор переменного тока Ресурс-К2 (± 0,05 %), частотомер электронносчетный GFC-8010H, мультиметр 34401А.

Сведения о методах измерений

Сведения приведены в разделах документов:

1. «Преобразователи измерительные многофункциональные Е900ЭЛ. Руководство по эксплуатации» 0ПЧ.140.323РЭ.

Нормативные документы, устанавливающие требования к преобразователям измерительным многофункциональным Е900ЭЛ

1.    ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.

3.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4.    ТУ 25-7504.221-2012 Преобразователи измерительные многофункциональные Е900ЭЛ.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».

Зарегистрировано поверок 259
Поверителей 3
Актуальность данных 18.09.2024
53886-13
Номер в ГРСИ РФ:
53886-13
Производитель / заявитель:
ОАО "Электроприбор", г.Чебоксары
Год регистрации:
2013
Cрок действия реестра:
24.06.2018
Похожие СИ
93158-24
93158-24
2024
"Shenzhen ION Engineering Technologies LTD.", Китай
Срок действия реестра: 11.09.2029
93207-24
93207-24
2024
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград
Срок действия реестра: 12.09.2029
93189-24
93189-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93188-24
93188-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93187-24
93187-24
2024
"ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР
Срок действия реестра: 12.09.2029
93185-24
93185-24
2024
"Zhejiang SUPCON Instrument Co., Ltd", Китай
Срок действия реестра: 12.09.2029
93180-24
93180-24
2024
Guilin Measuring & Cutting Tool Co., Ltd, КНР
Срок действия реестра: 12.09.2029
93176-24
93176-24
2024
eralytics GmbH, Австрия
Срок действия реестра: 12.09.2029
93175-24
93175-24
2024
Общество с ограниченной ответственностью "ЭНМАКСО" (ООО "ЭНМАКСО"), г. Чебоксары
Срок действия реестра: 12.09.2029
93156-24
93156-24
2024
Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург
Срок действия реестра: 11.09.2029
