| Номер в госреестре | 53887-13 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | B&K PRECISION 1500, 1600, 1700, 1900, 9100, XLN |
| Изготовитель | Компания "B&K Precision Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 24.06.2018 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Источники питания постоянного тока B&K PRECISION 1500, 1600, 1700, 1900, 9100, XLN (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники представляют собой электронные устройства малой и средней мощности (до 1,5 кВт в зависимости от модификации), формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются встроенными цифровыми вольтметром и амперметром.
По принципу действия приборы относятся к линейным либо импульсным источникам питания.
Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления (измерения).
Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга (за исключением модификаций 1686А, 1693, 1694).
Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, от неправильного подключения, от короткого замыкания.
Для защиты от случайных изменений параметров пользователем источники оснащены функцией блокировки органов управления передней панели.
В приборах реализована функция задержки включения/выключения выхода.
Источники могут работать совместно в режиме «Master/Slave» с помощью последовательного или параллельного соединений.
Все источники питания обеспечивают возможность работы с набором команд, совместимых с SCPI (стандартные команды для программируемых измерительных приборов).
Приборы позволяют сохранять установки во внутренней памяти.
Конструктивно источники выполнены в металлических корпусах настольного исполнения.

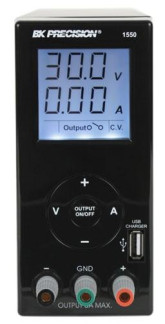

На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, клеммы основных и дополнительных выходов, отверстия для вентиляции. На задней панели установки расположены выходные клеммы, разъем для подключения напряжения питания, разъем дистанционного управления, разъемы интерфейсов USB, LAN, RS-232, RS-485, GPIB, вентилятор (или радиаторы) охлаждения.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Источники выпускаются в различных модификациях в виде 6 серий: 1500, 1600, 1700, 1900, 9100, XLN, отличающихся между собой значениями выходных напряжения, тока, уровнем пульсаций, нестабильностью и напряжением питания, конструктивным исполнением.
С п П с п п и и. и .. D. и и
■( \
/ \
AUX. OUTPUT 5A MAX.
ВК FnECSSSGN"
1685В
SWITCHING MODE POWER SUPPLY 1-60VDC SA
CURRENT
I n n I и. и
( \
AUX. OUTPUT 5A MAX.
BKFnECSSSGN®
1687B
SWITCHING MODE POWER SUPPLY
1-36VOC 10A
AUX. OUTPUT 5A MAX.
BK FnECSSSGN
1688B
SWITCHING MODE POWER SUPPLY 1-18VDC 20A
ВКРПЕС&СМ*
16ЭЗ
i с П П п п
I о. и и и и
OVERLOAD
[3
POWER
ON .
AUX. OUTPUT MAX 5A
SWITCHING MODE
DC REGULATED POWER SUPPLY
VOLTAGE
| 1 с п | п П п |
| / JI.U | и U. и |
| V | А |
OVERLOAD
w
BKFRSXS&tf
169*3
POWER ON .
AUX. OUTPUT MAX ЗА
SWITCHING MODE
DC REGULATED POWER SUPPLY
ю
0
1 я'
о
tx; WeWStfflj*
за an
\ ll [.тле к
гоА
с о о п
С и В R г. IN Т
| В*РЯСС*2=ЙЛ | W *5^ -a li ■. 4PSHH |
| I'- Гг '"I П | О |
| G (_(. -_i !_' | L 11 |
| VOLTAGE | о "О пчр - 11 |
| С II К RE NT U_ J | о |
| — J.*n + Mb# | в- |
7 ^
I с П
< U. U
II II
и. и
AUX. OUTPUT 5A MAX.
/4
? 4
AUX. OUTPUT 5A MAX.
РУ ПГМГ/1«Р1^«|
CSV r i — iiiiww
I •
CURR04T
VOLTAGE
? N
П П U. U
3 о с
-J I___I
А • С.С
PUSH ПНЕ I COARSE PUSH FINE'COARSE
AUX. OUTPUT 5A MAX.
ВК FnECSSSCN-
+
1902
SWITCHING MODE POWER SUPPLY 1-60VDC 15A
ЯГРЛГС/SW 9171 0gpiiwsminmir,iAn»-2nvj)*
hmi их;к
9.993 U 0.000 A
QVf* OCP
| Vseit | * | e | J |
| l»*t | 4 | s | « |
| Menu | ? | в | * |
| E,.: | . | a | RCL |
| CLft | LCL |
ti * £ял*ит - -S
output
/ “ №’ ■
** ;e e в
_____! _— -f
OVP OCP Vset 1 a 3
IBM 4 v в
Htnu ТОЙ
09 . 0 RCL
OLR LCL
H«T LOCK
10,000 u 0.0000 й|
Enfw
* nrtrUT -
hwrl*
•шТШ вТт*
тГРПЕСЯЮ!' atT3 исРв**ь*щаг11М1КмН0*и.
ШКЭ 9.995 и 0.0000 РБО 10.001 и 0.0000
Efitw
-СН 1-
i—сн г-i
| ewp | OOP | a^p | OCP |
| VSeT | 1 | 2 | 3 |
| taet | 1 | £ | |
| Hfivj | 7 | « | s |
| ■B CLR | lcl | 0 | Ra |
* CHZ
■aeiit
| - | ||
| О ■ ' | CHI | снг |
+ CHi -
■ЯН
fe> 0.
^ Z1a
POWER
| rCHl-i OW OCP | i" a^p | ch г-i оси | RbfT IOC* | |
| VSeT | t | J | 3 | |
| fast | > | fi | Efitw | |
| Mhw | 7 | a | t | |
| m CLR | (jCL | 0 | RCl | |
БК PRECISE* 41T4 К Mw* шмма&Ф i
CHI ка 9,995 U 0.0000 сн:®| 10.001 U 0.0000
ROW ЕЯ
| тэт | нпэ | ||
| ПЭН □ | * | ш | |
| 6 в | L | пи^н | |
| Н)иэ | У ООО'1 n ООО'ОТ JJQ | ||
| 9 s | t | 1**| | |
| t г | t | )о*Л | |
| * i иЭО! (,v; | | 1 *JQ | 1 ало | 141 л*ы м gff.£ №Qt$f331£dXB |
81 яохэии олээд ЯчКГ J-эи к
Таблица 1 - Метрологические и технические характеристики источников питания постоянного тока B&K PRECISION 1500, 1700, 1900
| Характеристика | Значение для модификации | ||||||
| 1550, 1550EXD | 1737 | 1747 | 1739 | 1900 | 1901 | 1902 | |
| Диапазон установки выходного напряжения, В | 1 - 36 | 0 - 60 | 0 - 60 | 0 - 30 | 1 - 16 | 1 - 32 | 1 - 60 |
| Диапазон установки выходного тока, А | 0 - 3 | 0 - 3; 0 - 2 | 0 - 10; 0 - 5 | 0 - 0,9999 | 0 - 60 | 0 - 30 | 0 - 15 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,01Иуст. + 5 е.м.р.) | ± (0,005иуст. + 9 е.м.р.) | ± (0,005Иуст. + 5 е.м.р.) | ± (0,005иуст. + 2 е.м.р.) | ± (0,002Иуст. + 3 е.м.р.) | ||
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,011уст. + 5 е.м.р.) | ± (0,0051уст. + 9 е.м.р.) | ± (0,0051уст. + 5 е.м.р.) | ± (0,0051уст. + 2 е.м.р.) | ± (0,0021уст. + 3 е.м.р.) | ||
| Пульсации выходного напряжения, мВ | 5 | 1 | 1 | 5 | |||
| Пульсации выходного тока, мА | - | 3 | 0,4 | 100 | 40 | 15 | |
| Нестабильность выходного напряжения при изменении напряжения питания, мВ | 20 | ± (0,000Шуст. + 3 мВ) | ± (0,00Шуст. + 3 мВ) | ± 20 | |||
| Нестабильность выходного напряжения при изменении тока нагрузки, мВ | 50 | ± (0,0001Иуст. + 3 мВ) | ± (0,0001Иуст. + 5 мВ) | ± (0,0004Иуст. + 1 мВ) | ± 50 | ||
| Нестабильность выходного тока при изменении напряжения питания, мА | 20 | ± (0,0021уст. + 3 мА) | ± (0,0041уст. + 0,3 мА) | ± 50 | |||
| Нестабильность выходного тока при изменении напряжения на нагрузке, мА | 20 | ± (0,0021уст. + 3 мА) | ± (0,0041уст. + 0,1 мА) | ± 200 | ± 150 | ± 100 | |
| Количество выходов, шт | 1 | 1 | 1 | 2 | 2 | 2 | |
| Интерфейс связи | - | RS-232 | RS-232 | - | |||
| Характеристика | Значение для модификации | ||||
| 1550, 1550EXD | 1737 | 1747 | 1739 | 1900 1901 1902 | |
| Напряжение питания | 115/230 В; 50/60 Гц | 120/220 В; 50/60 Гц | 115/230 В; 50/60 Гц | 110/220 В; 50/60 Гц | 230 В; 50 Гц |
| Г абаритные размеры (длина*ширина*высота), мм | 250x150x70 | 318x158x140 | 356x273x153 | 318x158x140 | 275x200x90 |
| Масса, кг | 2 | 4,8 | 13,7 | 4 | 3,2 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | от 0 до + 40 от 10 до 80 | от 0 до + 40 до 75 | от 0 до + 40 до 75 | от 0 до + 40 до 80 | |
где иуст. - установленное на выходе значение напряжения; !уст. - установленное на выходе значение силы тока; е.м.р. - единица младшего разряда.
Таблица 2 - Метрологические и технические характеристики источников питания постоянного тока B&K PRECISION 1600
Характеристика
Значение для модификации
| 1670А | 1671А | 1673 | 1685В | 1686А | 1687В | 1688В | 1693 | 1694 | |
| Диапазон установки выходного напряжения, В | 0 - 30; 12 и 5 (фикс.) | 0 - 32; 5 (фикс.) | 1 - 60 | 3 - 14 | 1 - 36 | 1 - 18 | 1 - 15 | 1 - 30 | |
| Диапазон установки выходного тока, А | 0 - 3 | 0 - 5 | 0 - 6; 3 (фикс.) | 0 - 5 | 0 - 12 | 0 - 10 | 0 - 20 | 0 - 60 | 0 - 30 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,01Иуст. + 2 е.м.р.) | ± (0,001Иуст. + 3 е.м.р.) | ± (0,002Иуст. + 3 е.м.р.) | ± 1,4 | ± (0,002Иуст. + 3 е.м.р.) | ± (0,01Иуст. + 1 е.м.р.) | |||
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0Пуст. + 2 е.м.р.) | ± (0,00Пуст. + 3 е.м.р.) | ± (0,002!уст. + 3 е.м.р.) | ± 1,4 | ± (0,002!уст. + 3 е.м.р.) | ± (0,0Пуст. + 1 е.м.р.) | |||
| Пульсации выходного напряжения, мВ | 5 | 1 | 5 | 10 | 5 | 40 | |||
| Пульсации выходного тока, мА | 10 | 3 | 30 | - | 30 | - | |||
Характеристика
Значение для модификации
| 1670А | 1671А | 1673 | 1685В | 1686А | 1687В 1688В | 1693 1694 | |
| Нестабильность выходного напряжения при изменении напряжения питания, мВ | ± (0,0005Иуст. + 10 мВ); ± 0,01Иуст. (фикс.) | ± (0,0001Иуст. + 5 мВ) | ± 20 | ± 0,008иуст. | ± 20 | ± (0,0005иуст. + 3 е.м.р.) | |
| Нестабильность выходного напряжения при изменении тока нагрузки, мВ | ± (0,0005Иуст. + 10 мВ); ± 0,01Иуст. (фикс.) | ± (0,0055Иуст. + 10 мВ) | ± 50 | ± 0,008иуст. | ± 50 | ± (0,001иуст. + 5 е.м.р.) | |
| Нестабильность выходного тока при изменении напряжения питания, мА | ± (0,0041уст. + 10 мА) | ± (0,0021уст. + 5 мА) | ± 50 | ± 50 | |||
| Нестабильность выходного тока при изменении напряжения на нагрузке, мА | ± (0,0041уст. + 10 мА) | ± (0,0041уст. + 8 мА) | ± 100 | ± 100 | |||
| Количество выходов, шт | 3 | 3 | 2 | 1 | 2 | 2 | |
| Интерфейс связи | - | - | USB | - | USB | - | |
| Напряжение питания | 115/230 В; 50/60 Гц | 115/230 В; 50/60 Гц | 100 - 240 В; 50/60 Гц | 115/230 В; 50/60 Гц | 100 - 240 В; 50/60 Гц | 100 - 240 В; 50/60 Гц | |
| Габаритные размеры (длина^ширинахвысота), мм | 242x216x124 | 310x230x170 | 208x200x90 | 292x216x124 | 208x200x90 | 360x220x110 | |
| Масса, кг | 4,5 | 6,5 | 9 | 2,4 | 5,45 | 2,4 | 5,8 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | от 0 до + 40 от 10 до 80 | от + 10 до + 40 до 90 | от 0 до + 40 до 80 | от 0 до + 40 до 85 | от 0 до + 40 до 80 | от 0 до + 40 до 80 | |
где иуст. - установленное на выходе значение напряжения; 1уст. - установленное на выходе значение силы тока; е.м.р. - единица младшего разряда.
| Характеристика | Значение для модификации | ||||||||
| 9171 | 9172 | 9173 | 9174 | 9181 | 9182 | 9183 | 9184 | 9185 | |
| Диапазон установки выходного напряжения, В | 0 - 10; 0 - 20 | 0 - 35; 0 - 70 | 0 - 10; 0 - 20 | 0 - 35; 0 - 70 | 0 - 18; 0 - 36 | 0 - 10; 0 - 20 | 0 - 35; 0 - 70 | 0 - 100; 0 - 200 | 0 - 400; 0 - 600 |
| Диапазон установки выходного тока, А | 0 - 10; 0 - 5 | 0 - 3; 0 - 1,5 | 0 - 10; 0 - 5 | 0 - 3; 0 - 1,5 | 0 - 8; 0 - 4 | 0 - 20; 0 - 10 | 0 - 6; 0 - 3 | 0 - 2; 0 - 1 | 0 - 0,5; 0 - 0,35 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,0005Иуст. + 5 мВ) | ± (0,0005иуст. + 10 мВ) | ± (0,0005Иуст. + 5 мВ) | ± (0,0005Иуст. + 10 мВ) | ± (0,0005Иуст. + 5 мВ) | ± (0,0005Иуст. + 5 мВ) | ± (0,0005Иуст. + 10 мВ) | ± (0,0005Иуст. + 50 мВ) | ± (0,0005Иуст + 100 мВ) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,00Пуст. + 2 мА) | ± (0,00Пуст. + 1 мА) | ± (0,00Пуст. + 2 мА) | ± (0,00Пуст. + 1 мА) | ± (0,00Пуст. + 2 мА) | ± (0,00Пуст. + 5 мА) | ± (0,00Пуст. + 2 мА) | ± (0,00Пуст. + 1 мА) | ± (0,00Пуст. + 0,1 мА) |
| Пульсации выходного напряжения, мВ | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,35 | 0,5 | 1,5 | 4,5 |
| Пульсации выходного тока, мА | 2 | ||||||||
| Нестабильность выходного напряжения при изменении напряжения питания, мВ | ± (0,000Шуст. + 1 мВ) | ||||||||
| Нестабильность выходного напряжения при изменении тока нагрузки, мВ | ± (0,000Шуст. + 1 мВ) | ||||||||
| Нестабильность выходного тока при изменении напряжения питания, мА | ± (0,000Пуст. + 250 мкА) | ||||||||
| Нестабильность выходного тока при изменении напряжения на нагрузке, мА | ± (0,0001!уст. + 250 мкА) | ||||||||
| Температурный коэффициент для напряжения, /°С | ± (0,00005Иуст. + 1 мВ) | ± (0,00005Иуст. + 10 мВ) | ± (0,00005Иуст. + 20 мВ) | ||||||
| Характеристика | Значение для модификации | ||||||||
| 9171 | 9172 | 9173 | 9174 | 9181 | 9182 | 9183 | 9184 | 9185 | |
| Температурный коэффициент для тока, /°С | ± (0,00011уст. + 3 мА) | ||||||||
| Количество выходов, шт | 1 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 |
| Интерфейс связи | USB, LAN, GPIB, RS-232, RS-485 | ||||||||
| Напряжение питания | 115/230 В; 47 - 63 Гц | ||||||||
| Габаритные размеры (длинаxширинаxвысота), мм | 415x210x87 | 415x210x131 | 415x210x87 | 415x210x131 | |||||
| Масса, кг | 7,7 | 10,5 | 7,7 | 12 | 11 | 10,5 | |||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | от 0 до + 40 до 75 | ||||||||
где иуст. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока; е. м. р. - единица младшего разряда.
Таблица 4 - Метрологические и технические характеристики источников питания постоянного тока B&K PRECISION XLN
| Характеристика | начение для модификации | ||
| XLN15010 (-GL) | XLN30052 (-GL) | XLN60026 (-GL) | |
| Диапазон установки выходного напряжения, В | 5 - 150 | 5 - 300 | 5 - 600 |
| Диапазон установки выходного тока, А | 0,04 - 10,4 | 0,02 - 5,2 | 0,01 - 2,6 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,0005иуст. + 75 мВ) | ± (0,0005иуст. + 150 мВ) | ± (0,0005иуст. + 300 мВ) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,00051уст. + 10 мА) | ± (0,00051уст. + 5 мА) | ± (0,00051уст. + 2,6 мА) |
| Характеристика | начение для модификации | ||
| XLN15010 (-GL) | XLN30052 (-GL) | XLN60026 (-GL) | |
| Пульсации выходного напряжения, мВ | 100 | 150 | 300 |
| Пульсации выходного тока, мА | 40 | 30 | 20 |
| Нестабильность выходного напряжения при изменении напряжения питания, мВ | ± 15 | ± 30 | ± 60 |
| Нестабильность выходного напряжения при изменении тока нагрузки, мВ | ± 20 | ± 40 | ± 80 |
| Нестабильность выходного тока при изменении напряжения питания, мА | ± 4 | ± 4 | ± 4 |
| Нестабильность выходного тока при изменении напряжения на нагрузке, мА | ± 8 | ± 7 | ± 7 |
| Количество выходов, шт | 1 | ||
| Интерфейс связи | USB, LAN (GPIB, RS-485) | ||
| Напряжение питания | 100 - 240 В; 47 - 63 Гц | ||
| Г абаритные размеры (длинаxширинаxвысота), мм | 460x420x45 | ||
| Масса, кг | 9 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | от 0 до + 40 от 10 до 80 | ||
где иуст. - установленное на выходе значение напряжения;
!уст. - установленное на выходе значение силы тока; е. м. р. - единица младшего разряда.
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5
| Наименование | Количество |
| Источник питания | 1 шт. |
| Кабель питания | 1 шт. |
| Кабель интерфейса USB (RS-232) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 53887-13 «Источники питания постоянного тока B&K PRECISION 1500, 1600, 1700, 1900, 9100, XLN. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г.
Средства поверки: вольтметр универсальный В7-78/1; катушки электрического сопротивления Р310 (кл. т. 0,02; 0,01), Р321 (кл. т. 0,01); микровольтметр В3-57 (± 4 %).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока B&K PRECISION 1500, 1600, 1700, 1900, 9100, XLN
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. Техническая документация фирмы «B&K Precision Corporation», США.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
