Назначение
Измерители коэффициентов отражения и передачи модульные NI PXIe-5632 предназначены для измерения коэффициентов отражения и передачи в коаксиальных трактах.
Описание
Принцип действия измерителей коэффициентов отражения и передачи модульных NI PXIe-5632 основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется высокостабильным генератором на фиксированной частоте или в выбранной полосе частот с непрерывной либо однократной разверткой независимо в каждом из двух идентичных каналов. При двухпортовом подключении может быть выполнено одновременное измерение всех комплексных коэффициентов отражения и передачи S11, S22, S21, S12, либо измерение отдельно выбранных параметров. Представление комплексных параметров производится в полярных координатах (модуль и фаза) или в декартовых координатах (действительная и мнимая части), а также в виде полного сопротивления на диаграмме Смита и группового времени задержки.
Управление режимами, задание форматов представления измерительной информации могут производиться с виртуальной панели или дистанционно по шине PXI Express.
Конструктивно измерители коэффициентов отражения и передачи модульные NI PXIe-5632 выполнены в виде экранированной печатной платы, на которой закреплены лицевая панель с разъемами для присоединения сигнальных кабелей, и разъем интерфейса. Плата устанавливается в слоты шасси с шиной PXI Express компании “National Instruments”.

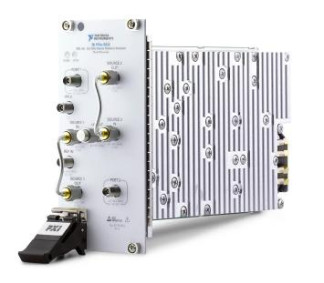

Внешний вид измерителей коэффициентов отражения и передачи модульных NI PXIe-5632 показан на фотографии ниже. Пломбирование осуществляется путем нанесения специальной краски под винт на экранирующей панели. Знак поверки в виде наклейки размещается в свободной части лицевой панели.
Лист № 2 Всего листов 5
По условиям эксплуатации измерители коэффициентов отражения и передачи модульные NI PXIe-5632 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 55 оС.
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска | А по WELMEC 7.2 для категории U |
идентификационное наименование | \\-\ \ \ |
идентификационный номер версии | 2.0.1 и выше |
Технические характеристики
измеряемые параметры: S11, S22, S21, S12 |
формы представления величин: модуль и фаза в полярных и декартовых координатах; КСВН; диаграмма Смита; групповое время задержки |
диапазон частот | от 300 кГц до 8,5 ГГц |
разрешение по частоте | 1 Гц |
относительная погрешность частоты опорного генератора 50 при температуре 23 ± 2 оС, не более | ± 2,5-10-6 |
относительный дрейф частоты опорного генератора 5А за 1 год, не более | ± 310-6 |
дополнительная относительная погрешность 5T частоты опорного генератора в рабочем диапазоне температур, не более | ± 110-5 |
пределы допускаемой относительной погрешности установки частоты генератора | ± (§0 + 5т + N-5a), N — к-во лет с даты выпуска или подстройки |
дополнительная относительная погрешность частоты опорного генератора в диапазоне температур от 0 до + 55 оС, не более | ± 110-5 |
внешняя синхронизация частота сигнала уровень сигнала синусоидальной формы | 10 МГц ± 50 Гц от - 10 до + 3 дБм |
уровень мощности тестового сигнала генератора на частотах от 300 кГц до 6 ГГц на частотах от 6 до 8 ГГц на частотах от 8 до 8,5 ГГц | от - 30 до + 15 дБм от - 30 до + 12 дБм от - 30 до + 10 дБм |
разрешение установки уровня тестового сигнала генератора | 0,01 дБ |
относительная погрешность уровня мощности тестового сигнала уровень 0 дБм прочие значения уровня, типовое значение | генератора ± 1 дБм ± 2 дБм |
уровень гармонических составляющих тестового сигнала (при ур не более, типовое значение на частотах от 300 кГц до 50 МГц на частотах от 50 МГц до 8,5 ГГц | овне сигнала 0 дБм), - 20 дБн - 30 дБн |
полоса пропускания на промежуточной частоте (дискретно с шагом 1, 3, 5, 7) | от 10 Гц до 500 кГц |
максимальное количество точек отсчетов на траектории максимальное количество усреднений | 20001 4096 |
направленность измерительного моста после калибровки, не мене на частотах до 5 ГГц на частотах от 5 до 8,5 ГГц | ББ дд 2 6 щ ^ ^ |
динамический диапазон измерения коэффициента передачи (макс сигнала, полоса пропускания на промежуточной частоте 10 Гц) на частотах от 300 кГц до 500 кГц на частотах от 500 кГц до 3 ГГц на частотах от 3 до 6 ГГц на частотах от 6 до 8 ГГц на частотах от 8 до 8,5 ГГц | .имальный уровень тестового 90 дБ, типовое значение 100 дБн 110 дБн 105 дБн 90 дБ, типовое значение |
пределы допускаемой погрешности измерения модуля коэффици (уровень тестового сигнала 0 дБм, полоса пропускания на промеж от 0 до - 40 дБ на частотах до 5 ГГц от 0 до - 30 дБ на частотах от 5 до 8,5 ГГц | ента передачи уточной частоте 10 Гц) ± 0,25 дБ ± 0,4 дБ |
пределы допускаемой погрешности измерений КСВН в поверяем (уровень тестового сигнала 0 дБм, полоса пропускания на промеж при КСВН = 1,4 на частотах до 5 ГГц при КСВН = 1,4 на частотах от 5 до 8,5 ГГц при КСВН = 2,0 на частотах до 5 ГГц при КСВН = 2,0 на частотах от 5 до 8,5 ГГц | ых точках уточной частоте 10 Гц) от - 4 до + 5 % от - 6 до + 7,5 % от - 6 до + 7,5 % от - 10 до + 13,5 % |
тип соединителей порт 1, порт 2 вход внешней синхронизации | K(f) (2,92 мм), 50 Ом SMA(f) |
габаритные размеры (высота х глубина х толщина), мм | 130 х 216 х 60 |
масса, не более | 1290 г |
потребляемая мощность от шасси PXI Express, не более | 70 Вт |
рабочие условия применения температура окружающей среды относительная влажность воздуха, без конденсата, не более предельная высота над уровнем моря | группа 3 ГОСТ22261-94 от 0 до + 55 °С от 10 до 90 % 2000 м |
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, без конденсата, не более | от - 40 до + 70 °С от 5 до 95 % |
электромагнитная совместимость | по ГОСТ Р 51522-99 |
безопасность | по ГОСТ Р 52319-2005 |
примечание 2. здесь и далее сокращение «дБн» обозначает уровень мощности в дБ относительно уровня мощности на центральной частоте
Знак утверждения типа
Знак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
наименование и обозначение | кол-во |
измеритель коэффициентов отражения и передачи модульный NI PXIe-5632 | 1 шт. |
компакт-диск с документацией и программным обеспечением NI-VNA | 1 шт. |
калибровочный модуль тип N или тип K | по заказу |
принадлежности | по заказу |
NI PXIe-5632. Руководство по эксплуатации 375885A-01R | 1 шт. |
методика поверки МП РТ 1907-2013 | 1 шт. |
Поверка
осуществляется по документу МП РТ 1907-2013 «Измерители коэффициентов отражения и передачи модульные NI PXIe-5632», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 14.05.2013 г.
Средства поверки
средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
меры КСВН 1,4 ± 0,1; 2,0 ± 0,1 диапазон частот от 10 МГц до 8,5 ГГц; относительная погрешность определения действительного значения КСВН 1,4 на частотах до 5 ГГц не более ± 1,5 %; на частотах от 5 до 8,5 ГГц не более ± 2 %; относительная погрешность определения действительного значения КСВН 2,0 на частотах до 5 ГГц не более ± 2 %; на частотах от 5 до 8,5 ГГц не более ± 3 % | нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05 из комплекта мер КСВН и полного сопротивления ЭК9-140 диапазон частот от 0 до 4 ГГц; относительная погрешность определения действительного значения КСВН 1,4 не более ± 1 %, КСВН 2,0 не более ± 1,5 % нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05 из комплекта мер КСВН и полного сопротивления ЭК9-145 диапазон частот от 4 до 18 ГГц; относительная погрешность определения действительного значения КСВН не более ± 1 % |
аттенюатор 20 дБ диапазон частот от 10 МГц до 8,5 ГГц; погрешность определения действительного значения ослабления на частотах до 5 ГГц не более ± 0,1 дБ; на частотах от 5 до 8,5 ГГц не более ± 0,15 дБ; КСВН не более 1,25 | аттенюатор коаксиальный Asilent 8191B-020 номинальное значение 20 дБ; погрешность определения действительного значения ослабления на частотах от 0 до 12,4 ГГц не более ± 0,09 дБ; КСВН на частотах от 0 до 8 ГГц не более 1,2 |
стандарт частоты относительная погрешность частоты 10 МГц не более ± 110-8; уровень сигнала от 0 до + 10 дБм | стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 110-10; уровень сигнала + 7 дБм |
частотомер разрешение на частоте 4 ГГц не хуже 100 Гц; вход внешней синхронизации 10 МГц | частотомер электронно-счетный Asilent 53181A с опцией 050 разрешение 1 Гц на частоте 4 ГГц; вход внешней синхронизации 10 МГц |
Нормативные документы, устанавливающие требования к измерителям коэффициентов отражения и передачи модульным NI PXIe-5632
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
МИ 1700-87. ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02-18,00 ГГц.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
