Пробники напряжения ESH2-Z3, 53907-13

Назначение

Пробники напряжения ESH2-Z3 (далее - ESH2-Z3) предназначены для измерений напряжения индустриальных радиопомех в электрических цепях.

Описание

Конструктивно ESH2-Z3 представляет собой измерительную головку с воспринимающим элементом (измерительная игла).

ESH2-Z3 применяются в комплекте с аттенюатором ESH2-Z31, измерительными приемниками, входное сопротивление которых, составляет 50 Ом. ESH2-Z3 могут использоваться для измерений напряжения на клеммах, на кабелях, дорожках печатных плат.

Принцип действия ESH2-Z3 основан на преобразовании сигналов, протекающих в контролируемой цепи, и их передаче на входы измерительных приборов.

По условиям эксплуатации ESH2-Z3 удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 С без предъявления требований по механическим воздействиям.

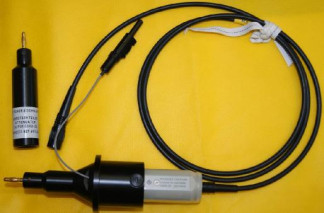

Внешний вид ESH2-Z3 с аттенюатором R&S ESH2-Z31, указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса ESH2-Z3 приведен на рисунке 1.

Место пломбировки    Место нанесения знака

Знак утверждения типа

Знак утверждения типа наносится на корпус ESH2-Z3 в виде наклейки и на титульный лист паспорта методом компьютерной графики.

Комплектность

Комплект поставки ESH2-Z3 включает:

-    пробник напряжения ESH2-Z3 - 1 шт.;

-    аттенюатор ESH2-Z31 - 1 шт.,

-    комплект принадлежностей - 1 комплект;

-    комплект эксплуатационной документации - 1 комплект;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 53907-13 «Инструкция. Пробники напряжения ESH2-Z3 фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 08 апреля 2013 года. Основные средства поверки:

-    генератор сигналов низкочастотный прецизионный ГЗ-122 (рег. № 10237-85): диапазон частот от 0,001 Гц до 1,9999999 МГц, уровень выходного сигнала от 2 мВ до 2,5 В, пределы допускаемой абсолютной погрешности установки частоты ± 5 10-7 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (4-15) %;

-    генератор сигналов высокочастотный РГ4-17-01А (рег. № 30474-05): диапазон частот от 0,1 до 640 МГц, уровень выходного сигнала от 2 мВ до 2,0 В, пределы допускаемой абсолютной погрешности установки частоты ± 210-6 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (3 - 5) %;

-    анализатор спектра С4-85 (рег. № 11760-89): диапазон частот от 100 Гц до 39,6 ГГц, пределы допускаемой абсолютной погрешности измерений уровня сигнала на одной частоте ± 0,5 дБ;

-    измеритель L,C,R цифровой E7-8 (рег. № 4353-74): диапазон измерений сопротивления от 0,001 Ом до 10 МОм, пределы допускаемой относительной погрешности измерений ± 0,1 %.

Сведения о методах измерений

Пробник напряжения ESH2-Z3. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к пробникам напряжения ESH2-Z3

ГОСТ Р 51319-99 «Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».

ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».

Техническая документации фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
