Пробники напряжения активные ESH2-Z2, 53908-13

Назначение

Пробники напряжения активные ESH2-Z2 (далее - ESH2-Z2) предназначены для измерений напряжения индустриальных радиопомех в электрических цепях.

Описание

Конструктивно ESH2-Z2 представляет собой измерительную головку с воспринимающим элементом (измерительная игла). Питание усилителя обеспечивается с помощью кабеля с 12 контактным разъемом, подключаемого к источнику питания напряжением

(10 ± 1) В.

ESH2-Z2 применяются в комплекте с измерительными приемниками, входное сопротивление которых, составляет 50 Ом. ESH2-Z2 могут использоваться для измерений напряжения на клеммах, на кабелях, дорожках печатных плат.

Принцип действия ESH2-Z2 основан на усилении и преобразовании сигналов, протекающих в контролируемой цепи, и их передаче на входы измерительных приборов.

По условиям эксплуатации ESH2-Z2 удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 С без предъявления требований по механическим воздействиям.

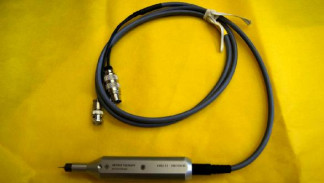

Внешний вид ESH2-Z2 с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса ESH2-Z2 приведен на

*

Знак утверждения типа

Знак утверждения типа наносится на корпус ESH2-Z2 в виде наклейки и на титульный лист паспорта методом компьютерной графики.

Комплектность

Комплект поставки ESH2-Z2 включает:

-    пробник напряжения активный ESH2-Z2 - 1 шт.;

-    комплект принадлежностей - 1 шт.,

-    комплект эксплуатационной документации - 1 комплект;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 53908-13 «Инструкция. Пробники напряжения активные ESH2-Z2 фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 08 апреля 2013 года.

Основные средства поверки:

-    генератор сигналов низкочастотный прецизионный ГЗ-122 (рег. № 10237-85): диапазон частот от 0,001 Гц до 1,9999999 МГц, уровень выходного сигнала от 2 мВ до 2,5 В, пределы допускаемой абсолютной погрешности установки частоты ± 5 10-7 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (4-15) %;

-    генератор сигналов высокочастотный РГ4-17-01А (рег. № 30474-05): диапазон частот от 0,1 до 640 МГц, уровень выходного сигнала от 2 мВ до 2,0 В, пределы допускаемой абсолютной погрешности установки частоты ± 210-6 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (3 - 5) %;

-    анализатор спектра R&S FSU 3 (рег. № 32258-08): диапазон частот от 20 Гц до

3,6 ГГц, пределы допускаемой абсолютной погрешности измерений уровня сигнала на частоте 128 МГц ± 0,2 дБ;

-    измеритель L,C,R цифровой E7-8 (рег. № 4353-74): диапазон измерений сопротивления от 0,001 Ом до 10 МОм, пределы допускаемой относительной погрешности измерений ± 0,1 %.

Сведения о методах измерений

Пробник напряжения активный ESH2-Z2. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к пробникам напряжения активным ESH2-Z2

ГОСТ Р 51319-99 «Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний». ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».

ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».

Техническая документации фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
