| Номер в госреестре | 53910-13 |
| Наименование СИ | Комплексы измерительные автоматизированные |
| Обозначение типа СИ | АИК-СР |
| Изготовитель | ОАО "ВНИИ "Эталон", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 26.06.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплексы измерительные автоматизированные АИК-СР (далее - комплексы) предназначены для измерений частоты и мощности СВЧ сигналов, напряжения переменного тока, амплитуды импульсных сигналов, девиации частоты, силы постоянного тока, воспроизведения напряжения постоянного тока и низкочастотных и высокочастотных сигналов при контроле параметров специальных радиоэлектронных средств на частотах от 500 кГц до 480 МГц.
В основу построения комплексов положен магистрально-модульный принцип построения и совместного использования аппаратных средств и программного обеспечения (ПО).
Принцип действия комплексов основан: при проведении измерений - на аналогоцифровом преобразовании сигналов быстродействующими АЦП; при воспроизведении сигналов на использование метода косвенного синтеза с применениям фазовой автоподстройки частоты.
Конструктивно комплекс выполнен в виде моноблока. На лицевой панели моноблока расположены разъемы для подключения объектов контроля, клавиатуры, монитора, манипу-лятора-мышь, а так же, разъемы для проведения проверки характеристик комплекса.

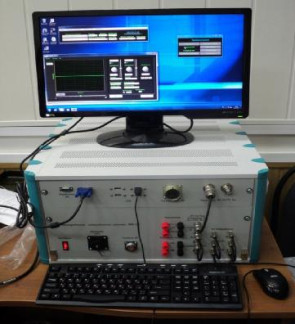

Внешний вид комплекса представлен на рисунке 1. Схема пломбировки моноблока комплекса от несанкционированного доступа - на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки моноблока комплекса от несанкционированного
доступа
Состав программного обеспечения (ПО) комплексов включает в себя общее и специальное (прикладное) ПО.
В общее ПО входит лицензионная операционная система Microsoft XP, а также программные продукты пакета Microsoft Office и драйверы комплекса.
В составе специального ПО входят прикладные программы, реализующие управление комплексом при воспроизведении тестирующих последовательностей, необходимых для проверки электрических параметров объектов контроля, входящих в установленный заказчиком перечень, а также программы, необходимые для проведения поверки комплекса.
Специальное ПО обеспечивает измерение параметров объектов контроля в соответствии с методиками их измерения и автоматизацию выполнения необходимых переключений в процессе измерений всех входящих в них элементарных приборов.
Идентификационные данные (признаки) метрологически значимой части специального ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный-номер) ПО | Цифровой Идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатор а ПО |
| СПО «АИК-СР» | СКИД.505230.001 | 1,0 | d4564c93 | ФИКС-2.0.1 |
Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «А» (в соответствии с МИ 3286-2010).
Основные метрологические и технические характеристики комплексов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений мощности сигналов СВЧ, Вт | от 0,1 до 1 (до 100 с использованием аттенюаторов) |
| Пределы допускаемой относительной погрешности измерений мощности сигналов, % | ± 20 |
| Диапазон измерений частоты | от 500 кГц до 480 МГц |
| Пределы допускаемой относительной погрешности измерений частоты | ± 5 10-5 |
| Диапазон воспроизведения амплитуды сигналов при частотах от 500 кГц до 1,2 ГГц, В | от 0,05 до 1 |
| Диапазон воспроизведения амплитуды сигналов при частотах от 100 Гц до 20 МГц | от 5,64 мВ до 10 В |
| Пределы допускаемой относительной погрешности воспроизведения амплитуды сигналов, % | ± 2 |
| Диапазон измерений девиации частоты в диапазоне несущих до 480 МГц, кГц | от 1 до 20 |
| Пределы допускаемой относительной погрешности измерений девиации частоты, % | ± 5 |
| Диапазон измерений силы постоянного тока, А | от 0,005 до 1 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ± 1 |
| Диапазон измерений напряжения постоянного тока, В | от 0,1 до 30 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ± 2 |
| Диапазон измерений напряжения переменного тока частотой 1 кГц, В | от 0,001 до 300 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ± 4 |
| Диапазон измерений амплитуды импульсных сигналов с периодом следования от 5 до 10 кГц, В | от 0,1 до 5 |
| Пределы допускаемой относительной погрешности измерений амплитуды импульсных сигналов, % | ± 1 |
| Номинальное значение воспроизводимого напряжения постоянного тока, В | 27 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % | ± 2 |
| Напряжение питания от сети переменного тока частотой (50 ±1) Гц, В | 220 ± 2 |
| Сила тока потребляемого от сети, А, не более | 4 |
| Масса комплекса, кг, не более | 40 |
| Рабочие условия эксплуатации: -температура окружающего воздуха, -относительная влажность воздуха (при температуре 25°С) -атмосферное давление | от 5 до 50°С до 90 % от 84 до 106,7 кПа |
Знак утверждения типа наносится на лицевую панель моноблока комплекса в виде наклейки.
Комплектность
Комплектность изделия должна соответствовать таблице 2. Таблица 2
| Наименование | Количество, шт. | Примечание |
| Комплексы измерительные автоматизированные АИК-СР | 1 | |
| Тестовые щупы | 1 к-т | |
| АИК-СР Руководство по эксплуатации | 1 | |
| АИК-СР формуляр | 1 |
осуществляется по документу 851.001.2013 МП «Комплексы измерительные автоматизированные АИК-СР. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013г.
Основное поверочное оборудование:
- генератор сигналов высокочастотный Г4-201/1 (Регистрационный номер 19038-10), диапазон частот от 1 до 2560 МГц, пределы допускаемой относительной погрешности ± 5 10-5%; диапазон мощности сигнала от минус 130 до 13 дБм, пределы допускаемой относительной погрешности установки уровня мощности ± 1 дБм; диапазон установки значений девиации частоты от 1 до 20 кГц, пределы допускаемой относительной погрешности установки ± 1 %;
- частотомер электронно-счетный Ч3-68 (Регистрационный номер 9968-85), диапазон измерений от 1 Гц до 2700 МГц, пределы допускаемой относительной погрешности измерений ± 510-5;
- генератор импульсов Г5-60 (Регистрационный номер 5463-76), диапазон рабочих частот от 0 до 10 кГц, амплитуда импульсов от 0 до 10 В;
- прибор электроизмерительный переносной лабораторный аналоговый М2044 (Регистрационный номер 10077-85), диапазон измерений силы постоянного тока от 0,01 мА до 30 А; кл.т. 0,2;
- вольтметр универсальный В7-38 (Регистрационный номер 8730-82), пределы измерений напряжения постоянного и переменного тока от 3 мВ до 300 В, диапазон рабочих частот от 10 Гц до 20 кГц, пределы допускаемой относительной погрешности измерений 0,1%;
- вольтметр универсальный В7-61 (Регистрационный номер 14539-95), диапазон измерений напряжения постоянного тока от 0,1 мВ до 1000 В, пределы допускаемой погрешности измерений ±(0,2...0,04)%; диапазон измерений напряжения переменного тока от 1 мВ до 750 В при частотах от 20 Гц до 100 кГц, пределы допускаемой относительной погрешности измерений ±(1...6)%; диапазон измерений силы постоянного тока от 10 мкА до 10 А, пределы допускаемой относительной погрешности измерений ±(0,5.1)%;
- измеритель мощности с блоком измерительным E4419B и первичным измерительным преобразователем 9301А (Регистрационный номер 38915-08), диапазон измерений от 1 мВт до 25 Вт, пределы допускаемой относительной погрешности измерений ±1,0 %.
Руководство по эксплуатации комплексов измерительных автоматизированных АИК-СР. СКИД.466961.034 РЭ.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным автоматизированным АИК-СР
Технические условия СКИД.466961.034 ТУ («Комплекс измерительный автоматизированный АИК-СР»).
