| Номер в госреестре | 53913-13 |
| Наименование СИ | Калибраторы-измерители напряжения и силы тока модульные |
| Обозначение типа СИ | NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2013 |
| Срок свидетельства | 28.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы-измерители напряжения и силы тока модульные NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 предназначены для воспроизведения и измерения напряжения и силы постоянного тока, и применяются в автоматизированных системах испытаний и контроля.
Калибраторы-измерители напряжения и силы тока модульные NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 выполнены по классической схеме стабилизированного источника. Задаваемое в десятичном цифровом коде значение напряжения или силы тока преобразуется в двоичный цифровой код, который затем преобразуется цифро-аналоговым преобразователем в аналоговое значение выходной величины. Выходные схемы умощнения с обратной связью обеспечивают стабилизацию напряжения или силы тока в нагрузке при изменении ее сопротивления и нестабильности сетевого напряжения. Выполненная на основе прецизионного аналого-цифрового преобразователя схема измерения позволяет одновременно контролировать оба параметра.
Управление режимами и задание значений выходных величин могут производиться с виртуальной лицевой панели или дистанционно по шине PXI Express.
Конструктивно калибраторы-измерители напряжения и силы тока модульные NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 выполнены в виде модуля, представляющего собой экранированную печатную плату, на которой закреплены лицевая панель с сигнальными разъемами и разъем интерфейса. Модуль устанавливается в слот шасси PXI Express.

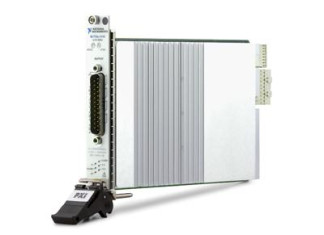

Внешний вид калибраторов-измерителей напряжения и силы тока модульных NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 с указанием места пломбирования показан на фотографии ниже. Знак поверки в виде наклейки размещается на боковой панели.
*■)*
•й
место пломбирования
По условиям эксплуатации калибраторы-измерители напряжения и силы тока модульные NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 соответствуют группе 3 ГОСТ 2226194 с рабочим диапазоном температур от 0 до 55 оС.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| класс риска | А по WELMEC 7.2 для категории U |
| идентификационное наименование | NI-DCPower |
| идентификационный номер версии | 7.1.5 и выше |
| количество каналов: 4 | |||
| УСТАНОВКА И ИЗМЕРЕНИЕ НАЕ | U НИ Е * Р | ||
| предел | разрешение | пределы основной допускаемой погрешности при температуре 23 ± 5 оС | пределы дополнительной допускаемой погрешности в рабочем диапазоне температур |
| N1 РХ1е-4 | 142 | ||
| 24 В | 200 мкВ | ± (МО'3 U + 10 мВ) | + (5-10 U + 1 мкВ)/°С | |
| NI PXIe-4143 | |||
| 24 В | 20 мкВ | ± (1,5-10 U + 1,2 мВ) | + (5-10 U + 1 мкВ)/°С | |
| NI PXIe-4144 | |||
| 6 В | 60 мкВ | + (1-10'3U + 10 мВ) | + (5-10 U + 1 мкВ)/°С | |
| NI PXIe-4145 | |||
| 6 В | 6 мкВ | ± (1,5-10 U + 0,6 мВ) | + (5-10 U + 1 мкВ)/°С | |
| отклонение напряжения при изменении силы тока в нагрузке на 1 мА, не более, типовое справочное значение: ± 10 мВ | |||
| дополнительная погрешность измерения напряжения при подключении нагрузки по 4-х проводной схеме, не более, типовое справочное значение: ± 1Т0" UL, Ul - падение напряжения на потенциальном проводе контакта “LO S” | |||
| УСТАНОВКА И ИЗМЕРЕНИЕ СИ | ШЫ ТОКА I | ||
| пределы | разрешение | пределы основной допускаемой погрешности при температуре 23 ± 5 оС | пределы дополнительной допускаемой погрешности в рабочем диапазоне температур |
| N1 РХ1е-4 | 142 | ||
| 10 мкА | 100 пА 1 нА | ± (1-ИГ 1 + 5 нА) ± (1 • 10"3 I + 50 нА) | + (2-10° 1 + 10 пА)/°С |
| 100 мкА | + (2-10° I + 100 пА)/°С | ||
| 1 мА | 10 нА | ± (НО'3 1 + 500 нА) | + (2-10'5 I + 1 пА) Т |
| 10 мА | 100 нА | ± (1-ИГ 1+5 мкА) | + (2-10° I + 10 нА)/°С |
| 150 мА | 1,5 мкА | ± (НО'3 I • 75 мкА) | + (2-IO'5 I + 150 пА) °С |
| N1 РХ1е-4 | 143 | ||
| 10 мкА | 10 пА | + (3-1 (Г 1+1.6 нА) | + (2-К)0 1 + 10 пА)/°С |
| 100 мкА | 100 пА | + (3-КГ4 1+16 нА) | + (2-10° I + 100 пА)/°С |
| 1 мА | 1 нА 10 нА 150 нА | : (З-КГ1 I • 160 пА) + (3-10'4 1+1.6 мкА) .........................................: (3-ИГ1 I • 24 мкА)......................................... | + (2-1 б'5 I + 1 пА) "С + (2-К)'5 1 + 10 нА)/°С ....................................: (2-10'" I • 150 пА) "С..................................... |
| 10 мА | |||
| 150 мА | |||
| NI PXIe-4144 | |||||
| 10 мкА | 150 пА | ± (1-ИГ 1 + 6 нА) | ±(2-10° I +20пА)/°С | ||
| 100 мкА | 1 нА | ± (М I + 50 нА) | ± (2-10° 1 + 200 пА)/°С | ||
| 1 mA ЮмА 100 mA | 10 нА 100 нА 1 мкА | ± (Г 1 (Г’ 1 + 500 нА) ............................................: (110Г' I + 5 мкА) ± (1-КГ 1 + 50 мкА) | ± (2- ИГ' I + 2 нА) Т ± (2- КГ5 1+20 нА)/°С ± (2-КГ5 1 + 200 нА)/°С | ||
| 500 mA | 5 мкА | ± (2-КГ' I + 250 мкА) | ± (8-10’5 I + 1 мкА)/°С | ||
| NI PXIe-41 | 45 | ||||
| 10 мкА | 15 пА 100 пА 1 нА | ± (3 -10 1 + 3 нА) .............................................^^То^Т+гзнА)............................................. .........................................±7з:10эгТ+250нА).......................................... | ±(2-10° 1+20 пА)/°С ± (2-КГ5 1 + 200 пА)/°С .........................................±^2:Т?5Т+2н^73с........................................... | ||
| 100 мкА | |||||
| 1 mA | |||||
| 10 mA | 10 нА | ±(3-1 (Г4 1 + 2.5 мкА) | ±(2-10° 1+20 нА)/°С | ||
| 100 mA | 100 нА | ± (3-КГ4 1 + 25 мкА) | ± (2-10° 1 + 200 нА)/°С | ||
| 500 mA | 500 нА | ± (1-КГ' I + 125 мкА) | ± (8-10’5 I + 1 мкА)/°С | ||
| отклонение силы тока на пределе Ir при изменении напряжения на нагрузке на 1 В, не более | |||||
| NI PXIe-4142. \l PXIe-4143 | ± (1 -10 IR + 20 пА) | ||||
| NI PXIe-4144, NI PXIe-4145 | ± (1 • 10"5 Ir + 20 пА) | ||||
| УСТАНОВКА ВЫХОДНОГО СОПРОТИВЛЕНИЯ R (NI PXIe-4143, NI PXIe-4145) | |||||
| пределы силы тока | пределы установки сопротивления | разрешение установки сопротивления | пределы основной допускаемой погрешности при температуре 23 ± 5 оС, типовые справочные значения | ||
| NI PXIe-4143 | |||||
| 10 мкА 100 мкА 1 mA | 100 кОм | 2 Ом | ± (4-10 R+ 1 Ом) | ||
| 10 кОм | 200 мОм | : (4- КГ1 R • 1 К) мбм) | |||
| 1 кОм | 20 мОм | : (4- КГ1 R • 20 мбм) | |||
| 10 mA | 100 Ом | 2 мОм | ± (4-1 () т R • 11 мОм) | ||
| 150 mA | 6,66 Ом | 120 мкОм | : (4-1 ()"т R • 10 мбм) | ||
| NI PXIe-4145 | |||||
| 10 мкА | 50 кОм | 1 Ом | ± (4-10 R + 260 мОм) | ||
| 100 мкА | 5 кОм | 100 мОм | : (4-КГ1 R • 35 мбм) | ||
| 1 mA 10 mA 100 mA 500 mA | 500 Ом | 10 мОм | : ( 4- К г1 R • 13 мбм) | ||
| 50 Ом | 1 мОм | ± (4-1 () т R • 10 мбм) | |||
| 5 Ом | 100 мкОм | : (4-10’1 R • 10 мбм) | |||
| 1 Ом | 20 мкОм | ± (1.2- К) ~ R + 10 мбм) | |||
| максимальная выходная мощность в канале | |||||
| \l |»\1о-4142. \l РМо-4143 | 6 Вт 7 Вт | ||||
| NI PXIe-4144, NI PXIe-4145 | |||||
| среднеквадратическое значение пульсаций и шумов напряжения в диапазоне частот до 20 МГц, типовое значение, не более | |||||
| NI PXIo-4142 N1 РХ1е-4Ш NI PXIe-4144, NI PXIe-4145 | 2 мВ 1,5 мВ | ||||
| тип разъема на передней панели | D-sub(m) 25 pin | ||||
| габаритные размеры (высота х глубина х толщина), мм | 130 х 216 х 20 | ||||
| масса, не более \1 |»\1о-4142. \1 РМо-4143 NI PXIe-4144, NI PXIe-4145 | 412 г 408 г | ||||
| потребляемая мощность от шасси, не более | 30 Вт 36 Вт | ||||
| \1 |»Х1о-4142. М IWIo-4143 | |||||
| NI PXIe-4144, NI PXIe-4145 | |||||
| рабочие условия применения температура окружающей среды относительная влажность воздуха при температуре до 40 °С | от 0 до + 55 °С от 10 до 70 % |
| максимальная высота над уровнем моря при температуре до 25 °С | 2000 м |
| условия хранения и транспортирования температура окружающей среды | от - 40 до + 70 °С от 5 до 95 % |
| относительная влажность воздуха, без конденсата | |
| электромагнитная совместимость | по ГОСТ Р 51522-99 по ГОСТ Р 52319-2005 |
| безопасность |
Знак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| калибратор-измеритель напряжения и силы тока модульный NI PXIe-414x | 1 шт. по заказу |
| терминальный блок p/n 781974-01 | 1 шт. |
| компакт-диск CD c драйвером NI-DCPower и документацией | 1 шт. |
| калибраторы-измерители напряжения и силы тока (источники питания программируемые) модульные NI PXI-4140, NI PXI-4141, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145. Руководство по эксплуатации 370736H-01/2R | 1 шт. |
| методика поверки МП 015/551-2013 | 1 шт. |
осуществляется по документу МП 015/551-2013 «Калибраторы-измерители напряжения и силы тока модульные NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 14.05.2013 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| вольтметр постоянного напряжения относительная погрешность измерения постоянного напряжения от 3 до 24 В не более ± 0,002 % | мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения от 3 до 24 В не более ± 0,0014 % |
| миллиамперметр постоянного тока относительная погрешность измерения силы постоянного тока от 10 мкА до 500 мА не более 0,02 % | мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока от 10 мкА до 500 мА не более 0,013 % |
| нагрузка электронная относительная погрешность установки сопротивления от 1 до 200 Ом не более ± 10 %; максимальная мощность не менее 10 Вт | нагрузка электронная постоянного тока B&K Precision 8540 относительная погрешность установки сопротивления от 1 до 200 Ом не более ± 2 %; максимальная мощность 150 Вт |
Нормативные документы, устанавливающие требования к калибраторам-измерителям напряжения и силы тока модульным NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ^ 30 А.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 207 |
| Поверителей | 9 |
| Актуальность данных | 18.11.2024 |
