| Номер в госреестре | 53914-13 |
| Наименование СИ | Измерители RLC |
| Обозначение типа СИ | LCR-7816, LCR-7817, LCR-7819, LCR-7821, LCR-7826, LCR-7827, LCR-7829 |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2013 |
| Срок свидетельства | 26.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители RLC LCR-7816, LCR-7817, LCR-7819, LCR-7821, LCR-7826, LCR-7827, LCR-7829 (далее по тексту - измерители) предназначены для измерений электрического сопротивления, электрической емкости и индуктивности электронных компонентов и материалов.
Конструктивно измеритель выполнен как одноблочная конструкция. Все узлы размещены в металлическом корпусе, имеется ручка для переноски, жидкокристаллический графический дисплей.
Измерители обладают следующими возможностями: самодиагностика, запоминание режимов измерений, выбор вида эквивалентной схемы замещения, наличие стандартного интерфейса RS-232 (опция), возможность подачи внешнего напряжения смещения.
Принцип действия измерителей основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в тестовый сигнал объектом измерения.
Модели измерителей различаются погрешностями измерений, а также диапазонами установки частоты и напряжения измерительного сигнала.
У измерителей существует выбор одной из трех возможных скоростей измерения: SLOW, MEDIUM или FAST. В этих режимах обеспечивается 1, 5 или 12 измерений в секунду, соответственно. Выбор скорости измерения влияет на точность измерения, при выборе медленной скорости точность измерения будет максимальной.

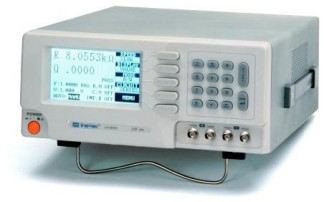

Внешний вид измерителя и место нанесения знака утверждения типа средства измерений приведены на рисунке 1.
Места пломбировки (места нанесения наклеек) от несанкционированного доступа приведены на рисунке 2.
*
|
\ ' 1 Л! I |
1we |
|
1 , 'U V У U 1 1 III-.-к. \, . |
щтт |
|
1 игти |Х | , '■ ........\ |
|
|
zni \ |
|
|
ы '•>. |
- |
I
§
нГ«
* - место нанесения знака утверждения типа средства измерений
Рисунок 1
** - места пломбировки (нанесения наклеек) от несанкционированного доступа
Рисунок 2
Метрологические и технические характеристики измерителей приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений электрического сопротивления переменному току (R): на поддиапазоне 1 на поддиапазоне 2 на поддиапазоне 3 на поддиапазоне 4 |
от 6,25 до 100 Ом от 0,1 до 1,6 кОм от 1,6 до 25,6 кОм от 25,6 до 410 кОм |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления переменному току, Ом, для моделей: LCR-7817, LCR-7819, LCR-7821 LCR-7816, LCR-7826, LCR-7827, LCR-7829 |
± (0,0310-2R + 0,0210-2R(1 + Ка)(1 + |Q|) •(1 + Кб + Ко)) ± (0,0610-2R + 0,0410-2R(1 + Ка)(1 + |Q|) •(1 + Кб + Ке)) |
|
Диапазон измерений электрической емкости (C): на поддиапазоне 1 на поддиапазоне 2 на поддиапазоне 3 на поддиапазоне 4 |
(от 1,6 до 25)/f, мкФ (от 100 до 1600)/f, нФ (от 6,4 до 100)/f, нФ (от 1000 до 6400)/f, пФ |
|
Пределы допускаемой абсолютной погрешности измерений электрической емкости, Ф, для моделей: LCR-7817, LCR-7819, LCR-7821 LCR-7816, LCR-7826, LCR-7827, LCR-7829 |
± (0,0310-2C + 0,0210-2C(1 + Ка)(1 + |D|)-•(1 + Кб + Ка)) ± (0,0610-2C + 0,0410-2C(1 + Ка)(1 + |D|)-•(1 + Кб + Кc)) |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений индуктивности (L): на поддиапазоне 1 на поддиапазоне 2 на поддиапазоне 3 |
(от 1 до 16)/f, мГн (от 16 до 256)/f, мГн (от 256 до 1000)/f, мГн |
|
Пределы допускаемой абсолютной погрешности измерений индуктивности, Гн, для моделей: LCR-7817, LCR-7819, LCR-7821 LCR-7816, LCR-7826, LCR-7827, LCR-7829 |
± (0,0310-2L + 0,0210-2L(1 + Ка)' •(1 + 1/|Q|)(1 + Кб + Кз)) ± (0,0610-2L + 0,0410-2L(1 + Ка) •(1 + 1/|Q|)(1 + Кб + Кз)) |
|
Диапазон установки частоты измерительного сигнала (F), Гц, для поддиапазонов измерений 1, 2 и 3, для моделей: LCR-7816, LCR-7826 LCR-7817, LCR-7827 LCR-7819, LCR-7829 LCR-7821 Верхний предел диапазона установки частоты измерительного сигнала (F), Гц, для поддиапазона измерений 4, для моделей LCR-7819, LCR-7829, LCR-7821 |
от 100 до 2Т03 от 12 до 1104 от 12 до 1-105 от 12 до 2105 2104 |
|
Пределы допускаемой абсолютной погрешности установки частоты измерительного сигнала, Гц |
± 0,0210-2F |
|
Диапазон установки напряжения переменного тока измерительного сигнала, для моделей: LCR-7817, LCR-7819, LCR-7821, LCR-7827, LCR-7829 LCR-7816, LCR-7826 |
от 5 мВ до 1,265 В от 100 мВ до 1,265 В |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
437 х 330 х 149 |
|
Масса, кг, не более |
5,7 |
|
Напряжение питания от сети переменного тока частотой (50 ± 0,5) Гц, В |
от 198 до 240 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 25 °С, % |
от 10 до 30 до 80 |
|
Примечания: Q - добротность; D - коэффициент диэлектрических потерь; Ка - коэффициент, зависящий от режима стабилизации напряжения измерительного сигнала; Ка = 2, если режим стабилизации включен, Ка = 0, если режим стабилизации выключен; Кб - коэффициент, зависящий от времени измерения. Кб = 0 для режима «Slow», Кб = 3 для режима «Medium», Кб = 10 для режима «Fast»; К<з - коэффициент, зависящий от частоты и уровня измерительного сигнала; значения коэффициента приведены в табл. 2, 3; f - значение частоты измерительного сигнала в кГц |
|
Всего листов 6
Таблица 2 - Значения коэффициента Кс для диапазонов измерений электрического сопротивления переменному току до 25,6 кОм, электрической емкости свыше 6,4 нФ, индуктивности до 1 Гн
|
Частота сигнала, ф,кГ ц |
Уровень измерительного сигнала (U), В |
||||
|
0,01 |
0,03 |
0,1 |
0,25 |
1 |
|
|
0,012 |
90 |
35 |
12 |
9 |
7 |
|
0,03 |
80 |
30 |
8 |
5 |
3 |
|
0,1 |
70 |
25 |
6 |
3 |
2 |
|
0,25 |
60 |
20 |
5 |
2 |
1 |
|
f=1 |
50 |
14 |
4 |
1 |
0 |
|
1 |
50 |
15 |
5 |
2 |
1 |
|
3 |
50 |
15 |
6 |
3 |
2 |
|
6 |
50 |
15 |
8 |
5 |
3 |
|
10 |
60 |
20 |
10 |
6 |
5 |
|
20 |
70 |
30 |
22 |
18 |
15 |
|
50 |
90 |
50 |
40 |
35 |
30 |
|
f>100 |
не используется |
80 |
50 |
45 |
|
Таблица 3 - Значения коэффициента Кс для диапазонов измерений электрического сопротивления переменному току свыше 25,6 кОм, электрической емкости до 6,4 н Ф
|
Частота сигнала (f), кГц |
Уровень измерительного сигнала, (U), В |
|||
|
0,03 |
0,1 |
0,25 |
1 |
|
|
0,012 |
70 |
20 |
10 |
7 |
|
0,03 |
50 |
13 |
6 |
3 |
|
0,1 |
35 |
9 |
4 |
2 |
|
0,25 |
25 |
6 |
2 |
1 |
|
f=1 |
15 |
4 |
1 |
0 |
|
1 |
17 |
6 |
3 |
2 |
|
3 |
25 |
15 |
10 |
6 |
|
6 |
60 |
30 |
20 |
15 |
|
10 |
не нормируется |
100 |
65 |
50 |
|
20 |
не используется |
|||
Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель измерителя в виде наклейки.
Комплект поставки включает:
- измеритель RLC LCR-7816 (или LCR-7817, или LCR-7819, или LCR-7821, или LCR-7826, или LCR-7827, или LCR-7829) - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- измерительный кабель - 1 шт.;
- кабель питания - 1 шт.;
- упаковочная тара - 1 шт.
осуществляется по документу МП 53914-13 «Инструкция. Измерители RLC LCR-7816, LCR-7817, LCR-7819, LCR-7821, LCR-7826, LCR-7827, LCR-7829 фирмы «Good Will Instrument Co., Ltd.». Тайвань. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 16 ноября 2011 г.
Основные средства поверки:
- магазин электрического сопротивления МСР Р4830/1 (Рег. № 4614-74): диапазон номинальных значений от 0,01 Ом до 12 кОм, диапазон частот от 0 до 20 кГц, 3 разряд;
- магазин сопротивления Р40101 (Рег. № 10547-86): диапазон номинальных значений от 10 кОм до 10 МОм, диапазон частот от 0 до 20 кГц, 3 разряд;
- магазин емкости Р5025 (Рег. № 5395-76): диапазон номинальных значений от 100 пФ до 100 мкФ, 2 разряд;
- меры индуктивности Р5101-Р5115 (Рег. № 9046-83): диапазон номинальных значений от 1 мкГн до 1 Гн, 2 разряд;
- мультиметр В7-64/1 (Рег. № 16688-97), диапазон измерений частоты от 0,01 Гц до 1,2 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 0,001 %, диапазон измерений напряжения переменного тока от 1 мВ до 750 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ± (от 0,3 до 0,5) %.
Измерители RLC LCR-7816, LCR-7817, LCR-7819, LCR-7821, LCR-7826, LCR-7827, LCR-7829. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям RLC LCR-7816, LCR-7817, LCR-7819, LCR-7821, LCR-7826, LCR-7827, LCR-7829
ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности.
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (в том числе при проведении исследовательских и испытательных работ в лабораторных и производственных условиях).
