| Номер в госреестре | 53916-13 |
| Наименование СИ | Пробники токовые |
| Обозначение типа СИ | EZ-17 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 26.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Пробники токовые EZ-17 (далее - EZ-17) предназначены для измерений силы тока синусоидальных, шумовых и импульсных радиопомех.
Конструктивно EZ-17 (модель 03) представляет собой трансформатор тока, первичную обмотку, которого, образует провод цепи, в котором проводятся измерения. Повышающая вторичная обмотка состоит из двух полуобмоток, намотанных на две части ферромагнитного тороидального сердечника. Соединение полуобмоток осуществляется за счет контактных площадок, расположенных на торцевых частях полуколец сердечника.
EZ-17 применяются в комплекте с измерительными приемниками, анализаторами спектра, селективными микровольтметрами.
Принцип действия EZ-17 заключается во взаимодействии первичной и вторичной цепей токосъемника посредством магнитного поля, наведенного протекающим в первичной цепи током. Влияние электрического поля устраняется путем электрического экранирования вторичной обмотки. Подавление внешних магнитных полей предусмотрено за счет симметричной конструкции.
По условиям эксплуатации EZ-17 удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 С без предъявления требований по механическим воздействиям.

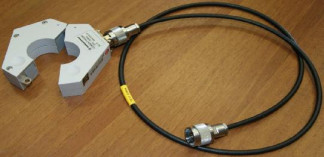

Внешний вид EZ-17 с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса EZ-17 приведен на
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, Гц | от 20 до 200 • 106 |
| Коэффициент калибровки, дБ, в зависимости от частоты: 20 Гц | 79,3 |
| 100 Гц | 65,6 |
| 200 Гц | 59,8 |
| 500 Гц | 52 |
| 1 кГц | 46,2 |
| 2 кГц | 40,5 |
| 5 кГц | 32,7 |
| 10 кГц | 26,9 |
| 20 кГц | 21 |
| 50 кГц | 13,2 |
| 100 кГц | 7,2 |
| 200 кГц | 1,3 |
| 500 кГц | -6,5 |
| 1 МГц | -11,8 |
| 2 МГц | -15,2 |
| 5 МГц | -17 |
| 10 МГц | -17,4 |
| 20 МГц | -17,3 |
| 50 МГц | -16,7 |
| 100 МГц | -16 |
| 125 МГц | -15,2 |
| 150 МГц | -13,8 |
| 175 МГц | -10,5 |
| 200 МГц | -8,5 |
| Пределы допускаемой абсолютной погрешности коэффициента | |
| калибровки, дБ, в зависимости от частоты: | |
| - в диапазоне частот от 20 Гц до 200 кГц | ± 3 |
| - в диапазоне частот от 500 кГц до 1 МГц | ± 3 |
| - 2 МГц | ± 2,5 |
| - в диапазоне частот от 5 до 100 МГц | ± 1 |
| - 125 МГц | ± 2 |
| - 150 МГц | ± 3 |
| - 175 МГц | ± 4 |
| - 200 МГц | ± 5 |
| Максимально допустимый ток, А: | |
| - значение постоянного тока или пиковое значение пере | 300 (при частоте менее |
| менного тока | 1 кГц) |
| - среднеквадратическое значение переменного тока | 2 (при частоте более 1 МГц) |
| Входное сопротивление, не менее, Ом | 50 |
| Пределы допускаемой относительной погрешности входного сопротивления, % | ± 2 |
| Максимальный диаметр охватываемого проводника, мм | 30 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 95 х 84 х 26 |
| Масса, кг, не более | 0,6 |
Знак утверждения типа наносится на боковую панель корпуса EZ-17 в виде наклейки и на титульный лист паспорта методом компьютерной графики.
Комплект поставки EZ-17 включает:
- пробник токовый EZ-17 - 1 шт.;
- соединительный кабель - 1 шт.,
- комплект эксплуатационной документации - 1 комплект;
- методика поверки - 1 шт.
осуществляется по документу МП 53916-13 «Инструкция. Пробники токовые EZ-17 фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 05 апреля 2013 года.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный ГЗ-122 (рег. № 10237-85): диапазон частот от 0,001 Гц до 1,9999999 МГц, уровень выходного сигнала от 2 мВ до 2,5 В, пределы допускаемой абсолютной погрешности установки частоты ± 5 10-7 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (4-15) %;
- генератор сигналов высокочастотный РГ4-17-01А (рег. № 30474-05): диапазон частот от 0,1 до 640 МГц, уровень выходного сигнала от 2 мВ до 2,0 В, пределы допускаемой абсолютной погрешности установки частоты ± 210-6 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (3 - 5) %;
- анализатор спектра Е4440А (рег. № 26411-04): диапазон частот от 3 Гц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений уровня сигнала на частоте 50 МГц ± 0,7 дБ;
- линия с согласованной нагрузкой: диапазон частот от 20 Гц до 300 МГц, КСВН в диапазоне частот не более 1,05.
EZ-17. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к пробникам токовым EZ-17
ГОСТ Р 51319-99 «Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний». ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».
ГОСТ 8.132-74 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц».
Техническая документации фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 258 |
| Поверителей | 13 |
| Актуальность данных | 18.11.2024 |
