Блоки согласующие БС-9234.01, 53917-13

Назначение

Блок согласующий БС-9234.01 (далее - БС) предназначен для согласования, усиления и измерения напряжения электрических сигналов от пьезоэлектрических датчиков переменного давления, датчиков оборотов и вибропреобразователя в дизельных двигателях.

Описание

Принцип действия БС основан на приеме, измерении и обработке электрических сигналов, поступающих от пьезоэлектрических датчиков переменного давления, датчика оборотов и вибропреобразователя.

Конструктивно БС выполнен в виде единого блока в пластиковом ударопрочном корпусе. Пьезоэлектрические датчики переменного давления, датчик оборотов и вибропреобразователь подключены к БС с помощью кабелей.

Сигналы от датчиков первичной информации поступают на входы системной платы, где усиливаются и поступают в аналогово-цифровой преобразователь БС. В аналоговоцифровом преобразователе усиленные сигналы преобразуются в цифровой код для передачи по жгуту USB в компьютер. Информация о сигналах пьезоэлектрических датчиков давления, датчиков оборотов и вибропреобразователя отображается на мониторе ПК в виде значений напряжения.

Бесперебойное питание блока обеспечивается встроенным аккумулятором с выходным напряжением ±24 В.

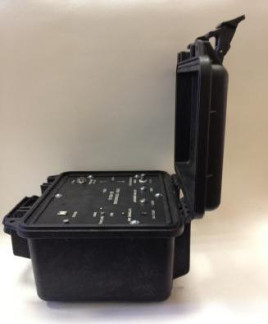

Внешний вид БС приведен на рис. 1, место пломбировки БС от несанкционированного доступа указано на рис. 2.

LTJ

ЭД2ЯД дкк

5ХОД J

0

кДЛТЧИКИ давлен™1

СОСТОЯНИЙ дкк

ВИБРО-

ЛРЕОБРЯЭОВДТЁЛЬ

елок согласующий

ЕС-9234.01

N006

О питднш:

Место

пломбирования

Рисунок 2. Места пломбирования БС

Программное обеспечение

БС имеет автономное программное обеспечение (ПО) «Тестер БС-9234.01», которое работает под управлением операционной системы Windows.

ПО состоит из следующих компонентов:

1)    модуля «Тестер БС-9234.01».Основной модуль ПО, предназначен для отображения пользовательского графического интерфейса и взаимодействия других модулей ПО БС;

2)    модуля «Math Library». Предназначен для расчета параметров сигнала, его СКЗ, максимальной и минимальной амплитуды;

3)    модуля «Measurement Library». Предназначен для выбора и настройки канала АЦП;

4)    «ZedGraph Library». Описывает функции для графического отображения данных

Все ПО БС является метрологически значимым.

Идентификационные данные приведены в таблице 1.

Таблица 1

Метрологические характеристики БС проверены с учетом влияния программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010.

Технические характеристики

Диапазон измеряемого давления, МПа

от 1 до 22

0,2

1,0

1,0

±3,0

±3,0

±5,0

±3,0

±3,0

±3,0

±3,0

±3,0

±5,0 ±10,0 24 ± 3,0

180

10

0,9

25

270x245x180 7,0 ± 0,5

от 0 до+45 до 100 % от 90,3 до 106,2

Номинальное значение коэффициентов преобразования каналов: «ДАТЧИКИ ДАВЛЕНИЯ», мВ/пКл «ВИБРОПРЕОБРАЗОВАТЕЛЬ», В/В «ДАТЧИК ОБОРОТОВ», В/В

Пределы относительных отклонений действительных значений коэффициентов преобразования каналов от их номинальных значений на частоте 80 Гц, %

Нелинейность амплитудной характеристики (АХ) каналов «ДАТЧИКИ ДАВЛЕНИЯ» в диапазоне выходного напряжения переменного тока от

0,1 до 2,0 В (СКЗ) «ВХОД 1» и «ВХОД 2», %

Неравномерность амплитудно-частотной характеристики (АЧХ) каналов «ДАТЧИКИ ДАВЛЕНИЯ»:

-    в диапазоне частот от 10 до 5000 Гц, %

-    в диапазоне частот от 20 до 1000 Гц, %

Нелинейность АХ канала «ВИБРОПРЕОБРАЗОВАТЕЛЬ» в диапазоне выходного напряжения переменного тока от минус 3,0 до 3,0 В (СКЗ),% Неравномерность АЧХ канала «ВИБРОПРЕОБРАЗОВАТЕЛЬ» в диапазоне частот от 10 до 10000 Гц, %

Нелинейность АХ канала «ДАТЧИК ОБОРОТОВ» в диапазоне выходного напряжения переменного тока от минус 3,0 до 3,0 В (СКЗ), % Неравномерность АЧХ канала «ДАТЧИК ОБОРОТОВ» в диапазоне частот от 10 до 10000 Гц, %

Пределы допускаемой относительной погрешности каналов измерений «ДАТЧИКИ ДАВЛЕНИЯ» («ВХОД 1», «ВХОД 2»):

-    в диапазоне частот от 20 до 1000 Гц, %

-    в диапазоне частот от 10 до 5000 Гц, %

Выходное напряжение постоянного тока, В

Время установления рабочего режима каналов «ДАТЧИКИ ДАВЛЕНИЯ», не более, с

Потребляемая мощность, В А, не более

Вероятность безотказной работы БС за время 8000 ч, не менее Назначенный срок службы БС, лет,

Габаритные размеры, мм Масса, кг

Рабочие условия эксплуатации:+

-диапазон температур окружающего воздуха, С -относительная влажность воздуха при температуре 45 С -атмосферное давление кПа

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу лицевой панели БС методом гравировки и на титульные листы РЭ и ПС типографским способом.

Всего листов 5

Комплектность

Комплект поставки БС-9234.01 приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу ЖЯИУ.411521.002 МП «Блок согласующий БС-9234.01 Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д. И. Менделеева»

15 ноября 2012 г.

Основные средства поверки:

-    генератор Г6-36, диапазон рабочих частот от 0,001 Гц до 99,9 кГц; погрешность установки частоты ±0,01% от установленного значения;

-    вольтметр универсальный В7-65, диапазон измеряемых переменных напряжений от 200 мВ до 700В в диапазоне от 20 Гц до 1 МГц, погрешность измерения ±(0,3-4)% от U+(200-800) ед. мл. разряда.

Сведения о методах измерений

приведены в руководстве по эксплуатации ЖЯИУ.411521.002 РЭ. Блок согласующий БС-9234.01 Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к блокам согласующим БС-9234.01

1.    ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

2.    ГОСТ 22520-85. Датчики давления разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

3.    МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электриче-

2    9

ского напряжения до 1000 В в диапазоне частот 1.10" ... 3.10 Гц.

4.    Технические условия ЖЯИУ.411521.002 ТУ.

Лист № 5 Всего листов 5

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
