Назначение
Измерители мощности ПрофКиП М3-9хМ (далее - измерители мощности) предназначены для измерений средней мощности непрерывных синусоидальных СВЧ сигналов.
Описание
Конструктивно измерители мощности состоят из блока измерительного и первичного преобразователя.
Блок измерительный выполнен в металлическом корпусе с индикатором, коаксиальным разъемом типа III (розетка) по ГОСТ 13317-89 и разъемом для подключения первичного преобразователя на лицевой панели.
Блок измерительный содержит встроенный калибратор мощности, используемый при подготовке к проведению измерений.
Первичный преобразователь состоит из металлического корпуса с СВЧ разъемом, соединительного кабеля и разъемом для подключения к блоку измерительному. Внутри корпуса первичных преобразователей расположены СВЧ нагрузка - термопара или диод, в зависимости от модели.
Принцип действия измерителей мощности основан на преобразовании СВЧ мощности в напряжение пропорциональное измеряемой мощности, усилении напряжения сигнала, преобразовании его в цифровую форму и отображении на цифровом табло (индикаторе) в линейном или логарифмическом масштабах.
При проведении измерений полученные результаты корректируются с помощью калибровочных коэффициентов. Значения калибровочных коэффициентов, записаны в ПЗУ измерительного блока.
Измерители мощности выпускаются в четырёх модификациях - М3-90М, М3-92М, М3-93М, М3-95М.

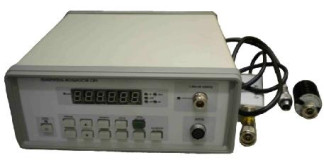

Внешний вид измерителей мощности и место нанесения наклейки со знаком утверждения типа изображены на рисунках 1,2.
Места пломбировки от несанкционированного доступа измерителей мощности изображены на рисунке 3.
*
* - место нанесения наклейки
** - место пломбировки от несанкционированного доступа
Технические характеристики
Метрологические и технические характеристики измерителей мощности приведены в таблице 1.
Таблица 1
Наименование параметра или характеристики | Значение характеристики |
Диапазон рабочих частот, ГГц: МЗ-90М, M3-93M, МЗ-95М МЗ-92М | от 0,05 до 17,85 от 25,86 до 37,5 |
Диапазон измерений мощности, мВт: МЗ-90М, МЗ-92М M3-93M МЗ-95М | от 1 • 10"3 до 10 от 1 • 10"3 до 50 от 1 • 10-3 до 100 |
Коэффициент стоячей волны по напряжению входа первичного преобразователя Ксти, не более: | 1,4 |
Наименование параметра или характеристики | Значение характеристики |
Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов, %: МЗ-90М, M3-92M МЗ-93М МЗ-95М | ± [15+ ((N 10-4/Pk) •100)] ± [15+ ((N 10-3/Pk) •100)] ± [20+ ((N 10-2/Pk) •100)] (где Рк -измеряемое значение мощности, мВт) |
Уровень собственных шумов (N), не более, мВт: МЗ-90М, МЗ-92М M3-93M, МЗ-95М | ± 10-4 ± 10-3 ± 10-2 |
Тип соединителя СВЧ входа измерителей мощности МЗ-90М, M3-93M, МЗ-95М (в соответствии с ГОСТ 13317-89) | III (вилка) |
Сечение волноводного фланца измерителя мощности МЗ-92М (в соответствии с ГОСТ 13317-89), мм | 7,2x3,4 |
Масса, кг, не более: блока измерительного преобразователя первичного | 3,7 0,3 |
Габаритные размеры (длина х ширина х высота), мм, не более: блоков измерительных МЗ-90М, M3-93M, МЗ-95М МЗ-92М преобразователей первичных МЗ-90М M3-93M, МЗ-95М МЗ-92М | 260 х 260 х 120 320 х 260 х 110 190 х 45 х 30 260 х 45 х 40 100 х 35 х 35 |
Потребляемая мощность, В-А, не более | 20 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 25°С, % | от 15 до 25 до 80 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на переднюю панель измерителя мощности методом наклейки.
Комплектность
Комплект поставки включает:
- измеритель мощности ПрофКиП М3-9хМ одной из модификаций МЗ-90М, МЗ-92М, M3-93M, МЗ-95М - 1 шт.;
- методика поверки - 1 шт.;
- эксплуатационная документация - 1 к-т;
- коробка упаковочная - 1 шт.
Поверка
осуществляется по документу МП 53930-13 «Инструкция. Измерители мощности ПрофКиП МЗ-9хМ. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 11.03.2013г.
Основные средства поверки:
- комплект для измерений соединителей коаксиальных КИСК-7 (рег. № 9864-85), пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности измерений присоединительных размеров ± 0,01 мм;
- система бесконтактных измерений Hawk (рег. № 33760-07), диапазон измерений линейных размеров по оси X - от 0 до 200 мм, по оси Y - от 0 до 150 мм, пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY ± (2+4,5-L/1000) мкм, где L - измеряемые линейные размеры, мм;
- аттенюатор коаксиальный ступенчатый 8495В (рег. № 46184-10), диапазон частот от 100 кГц до 18 ГГц, диапазон ослабления от 0 до 70 дБ;
- генератор сигналов высокочастотный РГ4-03, диапазон частот от 0,05 до 1100 МГц, выходная мощность не менее 2 Вт;
- вольтметр высокочастотный 9241 с измерительным зондом 952016 (рег. № 4904612), диапазон частот от 110-8 до 0,1 ГГц, диапазон измеряемых значений напряжений от
2^ 10 -4 до 10 В, пределы допускаемой относительной погрешности измерений напряжений (на частоте 50 МГц) 1 %;
- анализатор цепей векторный Agilent N5244A (рег. №37230-08) (с комплектом калибровочных наборов), диапазон рабочих частот от 0,01 до 37,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне от минус 15 до минус 6 дБ - ± 0,22 дБ, в диапазоне от минус 24,99 до минус 15,01 дБ - ± 0,38 дБ, в диапазоне от минус 35 до минус 25 дБ - ±1,08 дБ, уровень выходной мощности не менее
100 мВт, пределы допускаемой относительной погрешности установки частоты источника выходного сигнала ±1 • 10-6;
- ваттметр проходящей мощности М3-1810К (рег. № 51263-12), диапазон рабочих частот от 0,01 до 18,0 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 2,5%;
- вольтметр универсальный В7-81 (рег. № 36478-07), диапазон измеряемых значений напряжений от 10 мВ до 10 В, пределы допускаемой относительной погрешности измерений напряжения ± 0,1 %;
- аттенюатор Д3-36А (рег. №4009-73), диапазон частот от 25,86 до 37,5 ГГц, пределы допускаемой относительной погрешности установки ослабления в диапазоне значений от 0 до 30 дБ, ±0,1 дБ.
- калибратор мощности М1-11 (рег. № 8053-80), диапазон рабочих частот от 25,86 до 37,5 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;
- ваттметр поглощаемой мощности М3-22А (рег. № 8749-82), диапазон измерений от 10-6 до 10-2 Вт.
Нормативные документы, устанавливающие требования к измерителям мощности М3-9хМ
ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
ГОСТ Р 8.562-96 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
