| Номер в госреестре | 53936-13 |
| Наименование СИ | Устройства для измерений координат контрольных точек кузова автомобиля |
| Обозначение типа СИ | IntelliTape |
| Изготовитель | "Chief Automotive Technologies", США |
| Год регистрации | 2013 |
| Срок свидетельства | 26.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Устройства для измерений координат контрольных точек кузова автомобиля IntelliTape предназначены для измерений координат контрольных точек, расположенных на кузове/раме автомобиля, а также для измерения абсолютных величин расстояний между выбранными контрольными точками.
Принцип работы устройств для измерений координат контрольных точек кузова автомобиля IntelliTape основан на измерении координат положения контрольных точек кузова (рамы) автомобиля или расстояний между ними и сравнении их с заводскими стандартами на данный автомобиль.
Измерение координат контрольных точек кузова автомобиля производится с помощью телескопической системы в одной координате. В качестве измерительного элемента устройства используется выносной блок с электронным датчиком перемещения. Измерение координат контрольных точек выполняется вручную относительно жестко заданной нулевой точки. Данные по заводским координатам контрольных точек прилагаются в контрольных картах на каждую модель автомобиля. Контрольные карты могут быть представлены в виде бумажных носителей или в виде электронной базы, хранящейся в памяти компьютера. База данных контрольных точек регулярно обновляется и дополняется.
В случае комплектации устройств для измерений координат контрольных точек кузова автомобиля IntelliTape персональным компьютером с программным обеспечением Chief Genesis данные проведенных измерений могут быть переданы на персональный компьютер и сохранены в его памяти. Результаты измерений могут отображаться на дисплее, расположенном на выносном электронном блоке устройства, или на экране монитора персонального компьютера.

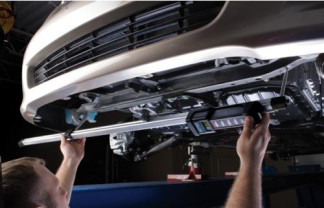

Устройства для измерений координат контрольных точек автомобилей IntelliTape представляют собой конструкцию, состоящую из раздвижной телескопической линейки и выносного электронного блока. Линейка выполнена из алюминиевого сплава. На линейке имеется устройство для фиксации выносного электронного блока. Выносной электронный блок изготовлен из ударопрочного пластика. Блок включает в себя измерительный датчик перемещения, жидкокристаллический дисплей, клавиши управления.
| Наименование характеристик | Значение |
| Диапазон измерений координат и расстояний, мм: | 279-2032 |
| Пределы допускаемой абсолютной погрешности измерений координат и расстояний, мм: | ±1,5 |
| Дискретность индикации измерений расстояний, мм: | ±1 |
| Диапазон рабочих температур, °С: | 0 - + 45 |
| Электропитание от источника постоянного тока (аккумуляторных батарей), напряжение, В: | 1,5x4 |
| Габаритные размеры в сборе, мм, не более: | 1321x70 x218 |
| Масса в сборе, кг, не более: | 3,0 |
| Средний срок службы, лет: | 8 |
| Средняя наработка на отказ, ч: | 1000 |
наносится на ящики для упаковки методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
| №п/п | Наименование | Кол-во, шт. |
| 1. | Коробка | 1 |
| 2. | Линейка телескопическая | 1 |
| 3. | Выносной электронный блок | 1 |
| 4. | Аккумуляторная батарея | |
| 5. | Зарядное устройство | 1 |
| 6. | Компьютер персональный* | 1 |
| 7. | Программное обеспечение Chief Genesis* | 1 |
| 8. | Руководство по эксплуатации | 1 |
| 9. | Методика поверки | 1 |
* - поставляется по заказу потребителя
осуществляется по документу МП АПМ 20-12 «Устройства для измерений координат контрольных точек кузова автомобиля IntelliTape». Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в мае 2013 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- штангенциркуль ШЦ-Ш-200-0,1; ГОСТ 166-89, (200 - 800) мм, ПГ ±0,1 мм;
- штангенциркуль ШЦ-Ш-800-0,1; ГОСТ 166-89, (800 - 2000) мм, ПГ ±0,1 мм.
Методика выполнения измерений приведена в документе «Устройства для измерений координат контрольных точек кузова автомобиля IntelliTape. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам для измерений координат контрольных точек кузова автомобиля IntelliTape:
1. Техническая документация «Chief Automotive Technologies», США.
- для применения вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
