Генераторы сигналов Agilent E8257D, Agilent E8267D, 53941-13

53941-13
Карточка СИ
Номер в госреестре 53941-13
Наименование СИ Генераторы сигналов
Обозначение типа СИ Agilent E8257D, Agilent E8267D
Изготовитель "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Keysight Technologies Inc.", США; Фирма "Agilent Technologies", Малайзия; Фирма "Agilent Technologies, Inc.", США
Год регистрации 2013
Срок свидетельства 26.06.2018
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Генераторы сигналов Agilent E8257D, Agilent E8267D (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 250 кГц до 67 ГГц.

Описание

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, частотной и фазовой модуляциями.

Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.

Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведен в таблице 1.

Таблица 1

Опция

Функциональное назначение

Наличие в генераторе

E8257D

E8267D

520

диапазон частот от 250 кГц до 20 ГГц

+

+

532

диапазон частот от 250 кГц до 31,8 ГГц

+

+

540

диапазон частот от 250 кГц до 40 ГГц

+

-

544

от 250 кГц до 44 ГГц

-

+

550

диапазон частот от 250 кГц до 50 ГГц

+

-

567

диапазон частот от 250 кГц до 67 ГГц

+

-

521

сверхвысокая выходная мощность в диапазоне частот от 10 МГц до 20 ГГц

+

-

007

аналоговое (плавное) спинирова-ние

+

+

008

сменный накопитель на базе флеш-памяти объёмом 8 Гбайт

+

+

602

внутренний генератор модулирующих сигналов произвольной формы, 64 Мвыборки, позволяет формировать сигналы стандартов GLONASS/Galileo/LTE/DVB-T/ DVB-T2/DVB-S/DVB-S2 при наличии соответствующего программного обеспечения

-

+

016

дифференциальные внешние входы I/Q (полоса 2 ГГ ц)

-

+

UNX

ультранизкие характеристики фазового шума

+

+

HNX

улучшенные характеристики фазового шума, модифицированная версия (для опций520, 540)

+

-

UNY

улучшенные ультранизкие характеристики фазового шума

+

+

UNT

АМ, ЧМ, ФМ и НЧ выход

+

+

UNU

импульсная модуляция

+

+

UNW

модуляция короткими импульсами (требуется опция 1Е1)

+

+

1E1

ступенчатый аттенюатор

+

+

1ED

соединитель ВЧ выхода типа N (розетка) ) только для опций 520 и 521)

+

+

1ЕН

улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц (фильтры нижних частот включены в состав опции 521)

+

+

1EM

перемещение всех соединителей с передней панели на заднюю панель, кроме соединителя RF output

+

-

1EU

высокая выходным мощность (стандартно с опцией 521)

+

-

1SM

сканирующая модуляция (только опция 520)

+

-

C09

перемещение всех соединителей с передней панели на заднюю панель, кроме соединителя RF output

+

+

H1S

вход и выход внешнего опорного сигнала частотой 1 ГГц

+

+

HCC

соединения для обеспечения когерентности по фазе на частотах более 250 МГц

+

+

Н18

широкополосная модуляция на частотах ниже 3,2 ГГц

-

+

003

обеспечение совместимости цифровых выходов с N5102A

+

+

004

обеспечение совместимости цифровых входов с N5102A

+

+

SP1

формирование сигналов с различным типом и уровнем джиттера при наличии соответствующего программного обеспечения

-

+

SP2

динамическое установление последовательности

-

+

403

калиброванный шум (AWGN) с полосой ВЧ 80 МГц

+

+

409

формирование сигнала формата GPS при наличии соответствующего программного обеспечения

-

+

422

формирование различных сценариев при тестировании систем GPS при наличии соответствующего программного обеспечения

-

+

Н18

широкополосная модуляция на частотах ниже 3,2 ГГц

-

+

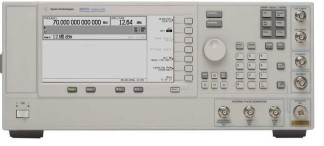

Внешний вид генераторов приведен на рисунках 1, 2, 3. При оформлении внешнего вида генераторов могут использоваться логотипы компаний «Agilent Technologies» или «Key-sight Technologies».

Место нанесения наклейки «Знак утверждения типа» приведена на рисунках 1, 2, а схема пломбировки генераторов от несанкционированного доступа приведена на рисунке 3.

Место нанесения знака утверждения типа

I • *! Oil ICY

70.000000000000 *

«**. Jtit*

12.64 •

ЛЛяпЖХь

wiror

а

т Г

0“ naa

Q

(-»: 12.6Sd8m

.—О

«X ш.

•fUa <10 *кгТг

а

LlMfUno ИЯ* i oxarnei г

а

О

СБ.'Д/лда. 13:23

О CD

а а

Е

Ej

Место нанесения знака утверждения типа

Программное обеспечение

Генераторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов серии PSG». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.

Таблица 2

Идентификационное наименование ПО

Номер версии ПО (идентификационный номер)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

E8257D/ E8257N/ E8267D/ E8663D PSG Signal Generator Firmware

C.05.22

MD5

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров

ню «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики генераторов приведены в таблицах 3 - 5.

Таблица 3 - Метрологические характеристики генераторов Agilent E8257D

Наименование

характеристики

Значение характеристики

Диапазон

частот

опция 520

опция 521

опция 532

опция 540

опция 550

опция 567

от 250 кГц до 20 ГГц

от 250 кГц до 20 ГГц

от 250 кГц до 31,8 ГГц

от 250 кГц до 40 ГГц

от 250 кГц до 50 ГГц

от 250 кГц до 67 ГГц

Пределы допускаемой относительной погрешности установки частоты

± 7,5 10-8

Дискретность установки частоты, Гц

0,001

Минимальный уровень выходного сигнала, дБм

стандартная конфигурация (стандарт)

с опцией 1Е1

опции 520, 521, 532, 540

опции 550, 567

минус 20

минус 135

минус 110

Максимальный уровень выходного сигнала, дБм1):

стандарт

опция 1EU

опция 1E1

опции 1EU, 1E1

Наименование

характеристики

Значение характеристики

опция 520

включен режим низких фазовых шумов:

от10 до 250 МГц (фильтр вкл) от 1 до 250 МГц (фильтр выкл)

выключен режим низких фазовых шумов:

от10 до 250 МГц (фильтр вкл) от 0,25 до 2ГГц (фильтр выкл) от 250 кГц до 10 МГц

от10 до 60 МГц от60 до 400 МГц от0,4 до 3,2 ГГц от3,2 до 10 ГГц от10до 20 ГГц

11

15

15

15

14

15 15 15 15 15

11

16

15

16

14

16

20

21

22

21

11

15

15

15

14

15 15 15 14 14

11

16

15

16

14

16

20

21

21

19

Опция 521

включен режим

низких фазовых

шумов:

от10 до 250 МГц

(фильтр вкл)

11

-

11

-

от 1 до 250 МГц

(фильтр выкл)

16

-

16

-

выключен режим

низких фазовых

шумов:

от10 до 250 МГц

(фильтр вкл)

16

-

16

-

от 0,25 до 2ГГц

(фильтр выкл)

18

-

18

-

от 10 до 250 МГц

19

-

19

-

от 0,25 до 1 ГГц

24

-

24

-

от 1 до 6 ГГц

28

-

28

-

от 6 до 14 ГГц

28

-

27

-

от 14 до 17,5 ГГц

26

-

25

-

от 17,5 до 20 ГГц

24

-

23

-

опции 532 и 540

включен режим

низких фазовых

шумов:

от10 до 250 МГц

(фильтр вкл)

10

10

10

10

от 1 до 250 МГц

(фильтр выкл)

11

15

11

15

выключен режим

низких фазовых

шумов:

от10 до 250 МГц

(фильтр вкл)

11

14

11

14

от 0,25 до 2ГГц

(фильтр выкл)

11

15

11

15

от 250 кГц до

10 МГц

11

13

11

13

от10 до 60 МГц

11

15

11

15

от60 до 400 МГц

11

19

11

19

от 0,4 до 3,2 ГГц

11

20

11

20

от 3,2 до 17 ГГц

11

19

10

17

от 17 до 37 ГГц

11

16

9

14

от 37 до 40 ГГц

11

14

9

12

опции 550 и 567

включен режим

низких фазовых

шумов:

от10 до 250 МГц

(фильтр вкл)

5

9

5

9

от 1 до 250 МГц

(фильтр выкл)

5

14

5

14

выключен режим

низких фазовых

шумов:

от10 до 250 МГц

(фильтр вкл)

5

13

5

13

от 0,25 до 2ГГц

(фильтр выкл)2

5

14

5

14

от 250 кГц до

10 МГц

5

12

5

12

от10 до 60 МГц

5

14

5

14

от60 до 400 МГц

5

18

5

18

от 0,4 до 3,2 ГГц

5

19

5

19

от 3,2 до 15 ГГц

5

18

4

17

от 15 до 30 ГГц

5

14

3

13

от 30 до 65 ГГц

5

11

3

9

от 65 до 67 ГГц

5

10

3

8

1) - максимальный уровень выходного сигнала гарантируется при температуре окружающей среды от 15 до 35 °С, и не гарантируется в диапазоне температур от 0 до 15 °С. Значение максимального уровня выходного сигнала при температур от 35 до 55 °С уменьшается не более чем на 2 дБ

Пределы допускаемой основной погрешности установки уровня выходного сигнала (нормируется при температуре 25 ± 10 °С) в диапазоне частот, дБ2):

Уровень выходного сигнала, дБм

от 26 до 20

от 20 до 16

от 16 до 10

от 10 до 0

от 0 до минус 10

от минус 10 до минус 20

опции 520, 532, 540, 550, 567

от 250 кГц до 2 ГГц 3) 4)

± 0,8

± 0,8 5)

± 0,6

± 0,6

± 0,6

± 1,2

от 2 до 20 ГГц

± 1,0

± 0,8

± 0,8

± 0,8

± 0,8

± 1,2

от 20 до 40 ГГц

-

± 1,0

± 1,0

± 0,9

± 0,9

± 1,3

от 40 до 50 ГГц

-

-

-

± 1,3

± 0,9

± 1,2

от 50 до 67 ГГц

-

-

-

± 1,5

± 1,0

-

опция 521

от 0,5 до 20 ГГц

± 1,0

± 0,8

± 0,8

± 0,8

± 0,9

± 1,1 6)

Пределы допускаемой основной погрешности установки уровня выходного сигнала (нормируется при температуре 25 ± 10 °С) в диапазоне частот с включенным ступенчатым аттенюатором (опция 1Е1), дБ2):

Уровень выходного сигнала, дБм

более

20

от 20 до 16

от 16 до 10

от 10 до 0

от 0 до минус 10

от минус 10 до минус 70

от минус 70 до минус 90

опции 520, 532, 540, 550

от 250 кГц до 2 ГГц 3) 4)

± 1,0

± 0,8

± 0,6

± 0,6

± 0,6

± 0,7

± 0,8

от 2 до 20 ГГц

± 1,0

± 0,8

± 0,8

± 0,8

± 0,8

± 0,9

± 1,0

от 20 до 40 ГГц

-

± 1,0

± 1,0

± 0,9

± 0,9

± 1,0

± 2,0

от 40 до 50 ГГц

-

-

-

± 1,3

± 0,9

± 1,5

± 2,5

от 50 до 67 ГГц

-

-

-

± 1,5

± 1,0

-

-

опция 521

от 0,5 до 20 ГГц

± 1,0

± 0,8

± 0,8

± 0,8

± 0,8

± 1,1

± 1,1

2)    - в режиме аналогового свипирования (опция 007) эта характеристика не нормируется;

3)    - на частотах менее 250 МГц при включенных опциях UNX и UNY значения погрешности гарантируются если ФНЧ для частот ниже 2 ГГц (опция 1ЕН) включены, если фильтры выключены погрешность равна ± 2,0 дБ;

4)    - на частотах от 1,7 до 2 ГГц для опций 550, 567 значения предела погрешности увеличивается на 0,2 дБ когда ступенчатый аттенюатор установлен в 0 или когда опция Е1Е отсутствует;

5)    - не нормируется при уровне выходного сигнала более 16 дБн в частотном диапазоне от 10 до 60 МГц;

6)    - не нормируется при уровне выходного сигнала менее минус 15 дБм

Пределы допускаемой дополнительной погрешности установки уровня выходного сигнала в диапазонах температуры от 0 до 15 °С и от 35 до 55 °С при уровне выходного сигнала более минус 10 дБм, в частотном диапазоне, дБ:

± 0,3

от 250 кГц до 2 ГГц

от 2 ГГц до 3,2 ГГц

± 0,5

от 3,2 ГГц до 67 ГГц

± 0,3

от 250 кГц до 500 МГц (для опции 521)

± 0,5

более 18 ГГц (с опцией 1ED)

± 0,2

Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более7):

опции 520, 532, 540, 550, 567

опция 521

от 1 до 10 МГц

минус 25

-

от 10 до 60 МГц

минус 28

минус 25

от 10 до 60 МГц (с опцией 1ЕН, фильтры включены)

минус 458)

8) 9) минус 35 '

от 0,06 до 2 ГГц

минус 30

минус 25

от 0,06 до 2 ГГц (с опцией 1ЕН, фильтры включены)

минус 55 8)

8) 9) минус 35 '

от 2 до 20 ГГц

минус 55

минус 35

от 10 до 250 МГц (с опциями UNX или UNY)

минус 55 10)

минус 36

7)    - характеристики нормированы для уровня выходного сигнала 10 дБм или максимального значении уровня выходного сигнала для данной опции (в зависимости от того, какое значение меньше), характеристики приведены при условии, что ФНЧ для частот ниже 2 ГГц (опция 1ЕН) включены, и режим ультранизких характеристик фазовых шумов (опция UNX) выключен, если не указано иное, характеристики для гармоник выше максимальной рабочей частоты (выше 50 ГГц для опции 567) не нормируются;

8)    - ниже 250 МГц в режиме аналогового свипирования (опция 007) фильтры опции 1ЕН выключены;

9)    - опция 521 включает ФНЧ для частот ниже 2 ГГц;

10)    - минус 45 при частоте ниже 60 МГц.

Уровень субгармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более:

минус 60

от10 до 20 ГГц

более 20 ГГц11)

минус 50

11) - характеристики для частот выше нормированного диапазона частот (выше 50 ГГц для опции 567) не нормируются

Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более 12):

Смещение > 3 кГц (стандарт)

Смещение > 300 Гц (опции UNX или UNY)

Смещение > 3 кГц (опция UNY)

от 250 кГц до 250 МГц

минус 58

минус 58

минус 58

от 250 МГц до 1 ГГц

минус 80

минус 80

минус 80

от 1 до 2 ГГц

минус 74

минус 74

минус 80

от 2 до 3,2 ГГц

минус 68

минус 68

минус 80

от 3,2 до 10 ГГц

минус 62

минус 62

минус 70

от 10 до 20 ГГц

минус 56

минус 56

минус 64

от 20 до 40 ГГц

минус 50

минус 50

минус 58

более 40 ГГц

минус 44

минус 44

минус 52

12) - характеристики для частот выше нормированного диапазона частот (выше 50 ГГц для опции 567) не нормируются, в режиме аналогового свипирования (опция 007) характеристики не нормируется для смещения более 1 МГц

Уровень фазовых шумов в диапазоне частот, дБн/Гц, не более:

отстройка от несущей 20 кГц

условия измерений 13)14):

от 250 кГц до 250 МГц

минус 130

от 250 МГц до 500 МГ ц

минус 134

от 500 МГц до 1 ГГц

минус 130

от 1 ГГц до 2 ГГц

минус 124

от 2 ГГц до 3,2 ГГц

минус 120

от 3,2 ГГц до 10 ГГц

минус 110

от 10 до 20 ГГц

минус 104

от 20 до 40 ГГц

минус 98

от 40 до 67 ГГц

минус 92

опция UNX

условия измерений 13)14):

отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

минус

от 250 кГц до 250 МГц

58

87

104

121

128

130

от 250 МГц до 500 МГ ц

61

88

108

125

132

136

от 500 МГц до 1 ГГц

57

84

101

121

130

130

от 1 ГГц до 2 ГГц

51

79

96

115

124

124

от 2 ГГц до 3,2 ГГц

46

74

92

111

120

120

от 3,2 ГГц до 10 ГГц

37

65

81

101

110

110

от 10 до 20 ГГц

31

59

75

95

104

104

от 20 до 40 ГГц

25

53

69

89

98

98

от 40 до 67 ГГц

20

47

64

84

92

92

условия измерений 13)15):

минус

10 МГц

90

125

130

143

155

155

100 МГц

70

97

119

130

140

140

опция HNY

условия измерений 13)14):

отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

минус

от 250 кГц до 250 МГц

58

87

104

121

136

141

от 250 МГц до 500 МГ ц

61

88

106

123

136

137

от 500 МГц до 1 ГГц

57

84

101

121

134

131

от 1 ГГц до 2 ГГц

51

79

96

113

129

126

от 2 ГГц до 3,2 ГГц

46

74

92

108

125

122

от 3,2 ГГц до 10 ГГц

37

65

81

99

116

114

от 10 до 20 ГГц

31

59

75

93

110

108

от 20 до 40 ГГц

25

53

69

87

105

103

условия измерений 13)15):

минус

1 МГц

116

140

153

155

154

156

10 МГц

94

117

140

152

155

155

100 МГц

64

96

120

133

150

150

250 МГц

63

93

112

125

144

144

опция

UNY

условия измерений 13)14):

отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

минус

от 250 кГц до 250 МГц

64

92

115

123

138

141

от 250 МГц до 500 МГ ц

67

93

111

125

138

142

от 500 МГц до 1 ГГц

62

91

105

121

138

138

от 1 ГГц до 2 ГГц

57

86

100

115

133

133

от 2 ГГц до 3,2 ГГц

52

81

96

111

128

128

от 3,2 ГГц до 10 ГГц

43

72

85

101

120

120

от 10 до 20 ГГц

37

66

79

95

114

114

от 20 до 40 ГГц

31

60

73

89

108

108

от 40 до 67 ГГц

26

54

68

84

102

102

условия измерений 13)15):

минус

1 МГц

116

140

153

160

160

160

10 МГц

96

126

140

155

155

155

100 МГц

80

105

120

138

150

150

100 МГц (опция 521)

80

105

120

138

150

150

250 МГц

68

100

114

133

144

144

250 МГц (опция 521)

68

100

114

133

144

144

13)    - характеристики гарантируются при температуре от 15 до 35 °С. Для опция UNY характеристики нормируются отстройки на 1 кГц при температуре от 25 до 35 °С;

14)    - определяется при уровне выходного сигнала 10 дБм или максимальном допустимом уровне выходного сигнала - в зависимости от того, что меньше;

15)    - определяется при выключенных фильтрах и уровне выходного сигнала 16 дБм или максимальном допустимом уровне выходного сигнала - в зависимости от того, что меньше. Без опции 1EU для частот 10 МГц и ниже характеристики не нормируются. С опциями 1EU или 521 смещение от 10 кГц или выше не нормируются

Частотная модуляция (ЧМ) (опция UNT)

Значения максимальной девиации в диапазоне частот:

Стандарт

Опции UNX, UNY режим низких фазовых шумов

от 250 кГц до 250 МГц

2 МГц

-

от 250 МГц до 500 МГ ц

1 МГц

-

от 500 МГц до 1 ГГц

2 МГц

-

от 1 ГГц до 2 ГГц

4 МГц

-

от 2 ГГц до 3,2 ГГц

8 МГц

-

от 3,2 ГГц до 10 ГГц

16 МГц

-

от 10 до 20 ГГц

32 МГц

-

от 20 до 40 ГГц

64 МГц

-

от 40 до 67 ГГц

128 МГц

-

от 0,98 до 1,953 МГц

-

3,906 кГц

от 1,953 до 3,906 МГц

-

7,8125 кГц

от 3,906 до 7,813 МГц

-

15,625 кГц

от 7,813 до 15,63 МГц

-

31,25 кГц

от 15,63 до 31,25 МГц

-

62,5 кГц

от 31,25 до 62,5 МГц

-

125 кГц

от 62,2 до 125 МГц

-

250 кГц

от 125 до 250 МГц

-

500 кГц

Разрешающая способность, Гц, не менее

0,001 Дч, если 0,001-Дч > 1 Гц или 1 Гц, если 0,00Г Дч < 1 Гц, где Дч - установленное значение девиации частоты, Гц

Пределы допускаемой абсолютной погрешности установки девиации частоты (модулирующая 1 кГц, девиация не более N800 кГц), Гц, где N равно:

0,125 - от 250 кГц до 250 МГц;

0,0625 - от 250 МГц до 500 МГц,

0,125 - от 500 МГц до 1 ГГц;

0,25 - от 1 до 2 ГГц;

0,5 - от 2 до 3,2 ГГц;

1    - от 3,2 до 10 ГГц;

2    - от 10 до 20 ГГц;

4 - от 20 до 40 ГГц;

8 - от 40 до 67 ГГц

± (0,035-Дч + 20)

Коэффициент нелинейных искажений (модулирующая 1 кГц, девиация не более N800 кГц), %, не более

1

Фазовая модуляция (ФМ) (опция UNT)

Значения максимальной девиации фазы в диапазоне частот, рад, не менее:

100 кГц

1 МГц

Стандарт или опция UN

[X

от 250 кГц до 250 МГц

20

2

от 250 МГц до 500 МГ ц

10

1

от 500 МГц до 1 ГГц

20

2

от 1 ГГц до 2 ГГц

40

4

от 2 ГГц до 3,2 ГГц

80

8

от 3,2 ГГц до 10 ГГц

160

16

от 10 до 20 ГГц

320

32

от 20 до 40 ГГц

640

64

от 40 до 50 ГГц

1280

128

опция UNY

от 250 кГц до 250 МГц

2

0,2

от 250 МГц до 500 МГ ц

1

0,1

от 500 МГц до 1 ГГц

2

0,2

от 1 ГГц до 2 ГГц

4

0,4

от 2 ГГц до 3,2 ГГц

8

0,8

от 3,2 ГГц до 10 ГГц

16

1,6

от 10 до 20 ГГц

32

3,2

от 20 до 40 ГГц

64

6,4

от 40 до 50 ГГц

128

12,8

опция UNX режим низких фазовых шумов

от 0,98 до 1,953 МГц

0,03906

0,003906

от 1,953 до 3,906 МГц

0,078125

0,0078125

от 3,906 до 7,813 МГц

0,15625

0,015625

от 7,813 до 15,63 МГц

0,3125

0,03125

от 15,63 до 31,25 МГц

0,625

0,0625

от 31,25 до 62,5 МГц

1,25

0,125

от 62,2 до 125 МГц

2,50

0,250

от 125 до 250 МГц

5,00

0,5

опция UNY режим низких фазовых шумов

от 0,98 до 1,953 МГц

0,003906

0,0003906

от 1,953 до 3,906 МГц

0,0078125

0,00078125

от 3,906 до 7,813 МГц

0,015625

0,0015625

от 7,813 до 15,63 МГц

0,03125

0,003125

от 15,63 до 31,25 МГц

0,0625

0,00625

от 31,25 до 62,5 МГц

0,125

0,0125

от 62,2 до 125 МГц

0,250

0,0250

от 125 до 250 МГц

0,5

0,05

Пределы допускаемой абсолютной погрешности установки девиации (модулирующая 1 кГц, полоса пропускания для опции UNY - 1 МГц или 100 кГц для других случаев), рад

± (0,05Дф + 0,01), где Дф - установленное значение девиации фазы, рад

Разрешающая способность, рад, не менее

0,001-Дф

Коэффициент нелинейных искажений (модулирующая 1 кГц, девиация не более N80 рад, полоса пропускания 100 кГц - для опции UNX, стандарта или девиация не более N8 рад, полоса пропускания 1 МГц - для опции UNY), %, не более

1

Импульсная модуляция (ИМ)16) (опции UNU или UNW)

Динамический диапазон импульсного модулирующего сигнала, дБ

80

Длительность фронта/среза импульсного модулирующего сигнала в диапазоне частот, нс, не более:

опции 520, 532, 540, 550, 567

опция 521

от 50 до 400 МГц

15

30

от 400 МГц до 1 ГГц

10

30

от 1 до 3,2 ГГц

10

15

от 3,2 до 50 ГГц

10

10

Минимальная ширина импульсного модулирующего сигнала в диапазоне частот , нс:

опция UN

U

опция U

NW

опции 520, 532, 540, 550, 567

опция 521

опции 520, 532, 540, 550, 567

опция 521

автоматическая регулировка (АРУ) включена

1

1

АРУ выключена:

150

от 50 до 400 МГц

30

60

от 400 МГц до 1 ГГц

20

60

от 1 до 3,2 ГГц

20

30

от 3,2 до 50 ГГц

20

20

Пределы допускаемой погрешности установки уровня выходного сигнала при ИМ (АРУ включена), дБ

± 0,5

16) - характеристики не нормируются при частоте более 50 ГГц или менее 50 МГц, режим ИМ отключается, если включен режим низких фазовых шумов при установленных опциях UNX или UNY

Таблица 4 - Метрологические характеристики генераторов Agilent E8267D

Наименование

характеристики

Значение характеристики

Диапазон частот

опция 520

опция 532

опция 544

от 250 кГц до 20 ГГц

от 250 кГц до 31,8 ГГц

от 250 кГц до 44 ГГц

Пределы допускаемой относительной погрешности установки частоты

± 7,5 10-8

Дискретность установки частоты, Гц

0,001

Минимальный уровень выходного сигнала, дБм

минус 130

Максимальный уровень выходного сигнала, дБм1):

непрерывная

генерация

стандартная I/Q

широкополосная I/Q

опция 520

от10 до 250 МГц (фильтры вкл)

15

15

11

от 0,25 до 2 ГГц (фильтр вкл)

16

16

14

от 250 кГц до 10 МГц

14

14

-

от 10 до 60 МГц

16

16

14

от 60 до 400 МГц

20

20

18

от 0,4 до 3,2 ГГц

21

20

18

от 3,2 до 10 ГГц

18

18

12

от 10 до 20 ГГц

18

18

12

опции 532 и 544

от10 до 250 МГц (фильтры вкл)

14

14

9

от 0,25 до 2 ГГц (фильтр вкл)

15

15

9

от 250 кГц до 10 МГц

13

13

-

от 10 до 60 МГц

15

15

13

от 60 до 400 МГц

19

18

17

от 0,4 до 3,2 ГГц

20

17

17

от 3,2 до 10 ГГц

14

14

9

от 10 до 20 ГГц

14

14

8

от 20 до 32 ГГц

14

14

-

от 32 до 40 ГГц

12

12

-

от 40 до 44 ГГц

10

10

-

Пределы допускаемой погрешности установки уровня выходного сигнала (нормируется при температуре 25 ± 10 °С) в диапазоне

тг2) 17) 18)

частот, дБ ' :

Уровень выходного сигнала, дБм

более 10

от 10 до минус10

от минус 10 до минус 70

от минус 70 до минус 90

опции 520, 532, 544

от 250 кГц до 2 ГГц

± 0,6

± 0,6

± 0,7

± 0,8

от 2 до 20 ГГц

± 0,8

± 0,8

± 0,9

± 1,0

от 20 до 32 ГГц

± 1,0

± 0,9

± 1,0

± 1,7

от 32 до 44 ГГц

± 1,0

± 0,9

± 1,5

± 2,0

при I/Q модуляции (АРУ вкл)

± 0,2

17)    - характеристики не нормируются при максимальных значениях уровня выходного сигнала;

18)    - в генераторах с соединителями N-типа (опция 1ED) при частотах более 18 ГГц погрешность увеличивается не более чем на 0,2 дБ

Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более7):

Значения характеристики

от 1 до 10 МГц

минус 25

от 10 до 60 МГц

минус 28

от 10 до 60 МГц (с опцией 1ЕН, фильтры включены)

минус 45

от 0,06 до 2 ГГц

минус 30

от 0,06 до 2 ГГц (с опцией 1ЕН, фильтры включены)

минус 55

от 2 до 20 ГГц

минус 55

Уровень субгармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более:

минус 60

от 10 до 20 ГГц

от 10 до 44 ГГц

минус 45

Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более 12):

Смещение > 3 кГц (стандарт)

Смещение > 300 Гц (опции UNX или UNY)

Смещение > 3 кГц (опция UNY)

от 250 кГц до 250 МГц

минус 58

минус 58

минус 58

от 250 МГц до 1 ГГц

минус 80

минус 80

минус 80

от 1 до 2 ГГц

минус 74

минус 74

минус 80

от 2 до 3,2 ГГц

минус 68

минус 68

минус 76

от 3,2 до 10 ГГц

минус 62

минус 62

минус 70

от 10 до 20 ГГц

минус 56

минус 56

минус 64

от 20 до 28,5 ГГц

минус 52

минус 52

минус 58

от 28,5 до 44 ГГц

минус 48 минус 48 минус 52

Уровень фазовых шумов в диапазоне частот, дБн/Гц, не более:

отстройка от несущей 20 кГц

условия измерений 13)14):

от 250 кГц до 250 МГц

минус 130

от 250 МГц до 500 МГ ц

минус 134

от 500 МГц до 1 ГГц

минус 130

от 1 ГГц до 2 ГГц

минус 124

от 2 ГГц до 3,2 ГГц

минус 120

от 3,2 ГГц до 10 ГГц

минус 110

от 10 до 20 ГГц

минус 104

от 20 до 28,5 ГГц

минус 98

от 28,5 до 44 ГГц

минус 92

опция UNX

отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

минус

от 250 кГц до 250 МГц

58

87

104

121

128

130

от 250 МГц до 500 МГ ц

61

88

108

125

132

136

от 500 МГц до 1 ГГц

57

84

101

121

130

130

от 1 ГГц до 2 ГГц

51

79

96

115

124

124

от 2 ГГц до 3,2 ГГц

46

74

92

111

120

120

от 3,2 ГГц до 10 ГГц

37

65

81

101

110

110

от 10 до 20 ГГц

31

59

75

95

104

104

от 20 до 28,5 ГГц

25

56

72

92

100

100

от 28,5 до 44 ГГц

20

51

68

88

96

96

опция

UNY

отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

минус

от 250 кГц до 250 МГц

64

92

115

123

138

141

от 250 МГц до 500 МГ ц

67

93

111

125

138

142

от 500 МГц до 1 ГГц

62

91

105

121

138

138

от 1 ГГц до 2 ГГц

57

86

100

115

133

133

от 2 ГГц до 3,2 ГГц

52

81

96

111

128

128

от 3,2 ГГц до 10 ГГц

43

72

85

101

120

120

от 10 до 20 ГГц

37

66

79

95

114

114

от 20 до 40 ГГц

31

60

73

89

108

108

от 40 до 44 ГГц

26

54

68

84

102

102

Частотная модуляция (ЧМ) (опция UNT)

Значения максимальной девиации в диапазоне частот:

от 250 кГц до 250 МГц

2 МГц

от 250 МГц до 500 МГ ц

1 МГц

от 500 МГц до 1 ГГц

2 МГц

от 1 ГГц до 2 ГГц

4 МГц

от 2 ГГц до 3,2 ГГц

8 МГц

от 3,2 ГГц до 10 ГГц

16 МГц

от 10 до 20 ГГц

32 МГц

от 20 до 28,5 ГГц

48 МГц

от 28,5 до 44 ГГц

80 МГц

Разрешающая способность, Гц, не менее

0,001 Дч, если 0,001-Дч > 1 Гц или 1 Гц, если 0,00Г Дч < 1 Гц, где Дч - установленное значение девиации частоты, Гц

Пределы допускаемой абсолютной погрешности установки девиации частоты (модулирующая 1 кГц, девиация не более N800 кГц), Гц, где N равно:

0,125 - от 250 кГц до 250 МГц;

0,0625 - от 250 МГц до 500 МГц,

0,125 - от 500 МГц до 1 ГГц;

0,25 - от 1 до 2 ГГц;

0,5 - от 2 до 3,2 ГГц;

1    - от 3,2 до 10 ГГц;

2    - от 10 до 20 ГГц;

3    - от 20 до 28,5 ГГц;

5 - от 28,5 до 44 ГГц

± (0,035-Дч + 20)

Коэффициент нелинейных искажений (модулирующая 1 кГц, девиация не более N 800 кГц), %, не более

1

Фазовая модуляция (ФМ) (опция UNT)

Значения максимальной девиации фазы в диапазоне частот, рад, не менее:

при ПЧ 100 кГц

при ПЧ 1 МГц

Стандарт или опция UN

IX

от 250 кГц до 250 МГц

20

2

от 250 МГц до 500 МГ ц

10

1

от 500 МГц до 1 ГГц

20

2

от 1 ГГц до 2 ГГц

40

4

от 2 ГГц до 3,2 ГГц

80

8

от 3,2 ГГц до 10 ГГц

160

16

от 10 до 20 ГГц

320

32

от 20 до 28,5 ГГц

480

48

от 28,5 до 44 ГГц

800

80

опция UNY

от 250 кГц до 250 МГц

2

0,2

от 250 МГц до 500 МГ ц

1

0,1

от 500 МГц до 1 ГГц

2

0,2

от 1 ГГц до 2 ГГц

4

0,4

от 2 ГГц до 3,2 ГГц

8

0,8

от 3,2 ГГц до 10 ГГц

16

1,6

от 10 до 20 ГГц

32

3,2

от 20 до 28,5 ГГц

48

6,4

от 28,5 до 44 ГГц

80

8,0

Пределы допускаемой абсолютной погрешности установки девиации (модулирующая 1 кГц, ПЧ для опции UNY - 1 МГц или 100 кГц для других случаев), рад

± (0,05Дф + 0,01), где Дф - установленное значение девиации фазы, рад

Разрешающая способность, рад, не менее

0,001-Дф

Коэффициент нелинейных искажений (модулирующая 1 кГц, девиация не более N80 рад, ПЧ 100 кГц - для опции UNX, стандарта или девиация не более N8 рад, ПЧ 1 МГц - для опции UNY), %, не более

1

Импульсная модуляция (ИМ)19) (опции UNU или UNW)

Динамический диапазон импульсного модулирующего сигнала, дБ

80

Длительность фронта/среза импульсного модулирующего сигнала в диапазоне частот, нс, не более:

от 50 до 400 МГц

15

более 400 МГц

10

Минимальная ширина импульсного модулирующего сигнала в диапазоне частот , нс:

опция UNU

опция UNW

автоматическая регулировка (АРУ) включена

1

АРУ выключена:

от 50 до 400 МГц

150

30

более 400 МГц

20

Пределы допускаемой погрешности установки уровня выходного сигнала при ИМ (АРУ включена), дБ

± 0,5

1У) -режим ИМ отключается, если включен режим низких фазовых шумов при установленных опциях UNX или UNY

Лист № 20 Всего листов 22

Таблица 5 - Условия эксплуатации и технические характеристики генераторов Agilent E8257D, Agilent E8267D_

Наименование характеристики

Значение характеристики

Нормальные условия эксплуатации: температура окружающей среды, °С

25 ± 10

относительная влажность воздуха, %

от 30 до 95

атмосферное давление, кПа

от 84 до 106

Рабочие условия эксплуатации: температура окружающей среды, °С

от 0 до 55

относительная влажность воздуха, %

до 95

атмосферное давление, кПа

от 84 до 106

Габаритные размеры (длина х высота х ширина), мм, не более

515х426х178

Масса, кг, не более: для Agilent E8257D

22

для Agilent E8267D

25

Напряжение питающей сети переменного тока частотой, В:

от 50 до 60 Гц

от 220 до 240

от50 до 400 Гц

110 до 127

Потребляемая мощность, В-А, не более: для Agilent E8257D

450

для Agilent E8267D

650

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора в виде наклейки.

Комплектность

В комплект поставки входят:

-    генератор Agilent E8257D или Agilent E8267D (в зависимости от заказа) - 1шт.;

-    сетевой кабель питания - 1 шт.;

-    руководство по эксплуатации - 1шт.;

-    методика поверки - 1 шт.;

-    паспорт - 1 шт.

Поверка

осуществляется по документу 651-13-10 МП «Инструкция. Генераторы сигналов Agilent E8257D, Agilent E8267D. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.

Основные средства поверки:

-    стандарт частоты рубидиевый FS725, регистрационный номер 31222-06, пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5 10-11;

-    измеритель модуляции вычислительный СК3-45, регистрационный номер 9331-94, диапазон несущих частот измеряемого сигнала в режиме АМ от 4-10-4 до 500 МГц и ЧМ от 4-10-4 до 1000 МГц, пределы допускаемой погрешности измерений: в режиме АМ А = ±(А0 -М + АМ ш), где А0-относительная погрешность измерения; М - значение измеряемого коэффициента, %; ДМш - «шумовой» остаток, %; в режиме ЧМ: А = ±(2А0 - Af + 2А/ш), где А0-относительная погрешность измерений; ДГ - значение измеряемой девиации частоты, кГц; ДГш - «шумовой» остаток, кГц;

Лист № 21 Всего листов 22

-    частотомер универсальный CNT-90XL, регистрационный № 41567-09, диапазон частот от 0 до 67 ГГ ц, пределы допускаемой погрешности ± 2-10-8;

-    ваттметр Ш914А с преобразователями: 8487А, N8487A, 8487D, E9304A, регистрационный № 44731-10, диапазон частот от 50 МГц до 50 ГГц, уровень входной мощности от минус 30 до 20 дБм, уровень входной мощности от минус 30 до 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 5 до 8)%, диапазон частот от 9 кГц до 6 ГГц, уровень входной мощности от минус 60 до 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 4,5 до 6,0)%;

-    ваттметра СВЧ с блоком измерительным NRP, регистрационный № 32262-06, с преобразователем измерительным NRP-Z57, регистрационный № 48356-11, диапазон частот от 0 до 67 ГГц, уровень входной мощности от минус 35 до 20 дБм, пределы допускаемой погрешности измерений мощности ± 0,25дБ;

-    анализатор сигналов E4448A, регистрационный № 39229-08, диапазон частот от 3 Гц до 50 ГГц, динамический диапазон от минус 169 до 30 дБм, пределы допускаемой погрешности измерений уровня ± (от 0,24 до 4,5) дБ;

-    Анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты E5053A и смесителем серии 11970A, регистрационный № 37181-08, диапазон измеряемых частот от 10 МГ ц до 110 ГГц, максимальный динамический диапазон 110 дБ, пределы допускаемой абсолютной погрешности измерения уровня ± 1,0 дБ;

-    осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А, регистрационный № 37152-08, полоса пропускания не менее 18 ГГц, диапазон значений коэффициента отклонения от 1 мВ/дел до 1 В/дел, пределы допускаемой погрешности измерений временных интервалов ± (0,001Т+8 пс), где Т-измеряемый временной интервал.

Сведения о методах измерений

Генераторы сигналов Agilent E8257D, Agilent E8267D. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов Agilent E8257D, Agilent E8267D

Техническая документация изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 3168
Поверителей 58
Актуальность данных 17.11.2024
Поверители
ООО "Кейсайт Текнолоджиз"
657 поверок
ФБУ "Ростест-Москва"
650 поверок
АО "НПП "Исток" им.Шокина"
281 поверка
АО "Центральное конструкторское бюро аппаратостроения" (ЦКБА)
250 поверок
ООО "НПО "Радар"
108 поверок
ОАО "Ставропольский радиозавод "Сигнал" (ОАО "Сигнал")
96 поверок
ФГУП "ВНИИФТРИ"
93 поверки
Татарстанский ЦСМ
70 поверок
ФБУ «Тест-С.-Петербург»
67 поверок
ФГУ "Нижегородский ЦСМ"
56 поверок
АО "Обнинское НПП "Технология" им.А.Г.Ромашина"
55 поверок
ОАО "Российские космические системы"
53 поверки
АО "Научно производственный центр "Алмаз-Фазотрон"
52 поверки
ФГУП "НПП "Алмаз"
52 поверки
ПАО "Научно-производственное объединение "Стрела"
43 поверки
ФГУП "ЦНИРТИ им.акад.А.И.Берга"
35 поверок
АО "Приборы, Сервис, Торговля" (ПриСТ)
34 поверки
ФБУ "ЦСМ Московской области", пос. Менделеево
33 поверки
АО "ЗРТО"
32 поверки
ОАО "Ярославский радиозавод"
26 поверок
ФГУП "НПП "Радиосвязь"
25 поверок
ФГУП "Ростовский-на-Дону НИИ радиосвязи" (РНИИРС)
23 поверки
ООО "Координационно-информационное агентство" (КИА)
22 поверки
ФГУ "Новосибирский ЦСМ"
21 поверка
АО "АКТИ-МАСТЕР"
19 поверок
ФГУП "НИИ ТП"
19 поверок
18 поверок
АО "Марийский Машиностроительный завод" (ММЗ)
18 поверок
ФГУП "НПО ПМ им.акад.М.Ф.Решетнева"
17 поверок
ООО НПК "ЭТАЛОН-ТЕСТ"
17 поверок
ООО "Аджилент Текнолоджис"
16 поверок
ОАО "КБ "Луч"
16 поверок
ФБУ "Ростовский ЦСМ"
14 поверок
АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ"
13 поверок
ОАО "Концерн "Гранит-Электрон"
12 поверок
ФБУ "Самарский ЦСМ"
12 поверок
АО "НПО "КВАНТ"
11 поверок
ФБУ "Тюменский ЦСМ"
10 поверок
ООО "РОДЕ и ШВАРЦ РУС"
10 поверок
