Преобразователи ПАЧ-240, 53949-13

Назначение

Преобразователи «ПАЧ-240» (далее преобразователи) предназначены для измерения значения постоянного тока, преобразования измеренных значений в соответствии с заданными коэффициентами преобразования в последовательность импульсов и в частотный выходной сигнал, а также для передачи результатов измерений по цифровому асинхронному последовательному интерфейсу RS485.

Описание

Принцип действия преобразователей состоит в преобразовании входной величины -постоянного тока, в постоянное напряжение, которое затем подвергается аналого-цифровому преобразованию. Преобразование постоянного тока в напряжение осуществляется при помощи резистивного делителя. Выходной цифровой код аналого-цифрового преобразователя (далее АЦП) обрабатывается встроенным микроконтроллером, который осуществляет масштабное преобразование - умножение на постоянный коэффициент, формирует выходные импульсный и частотный сигналы, а также выводит результаты математической обработки на цифровой светодиодный индикатор и, по запросу от внешних устройств, по цифровому асинхронному последовательному интерфейсу RS485.

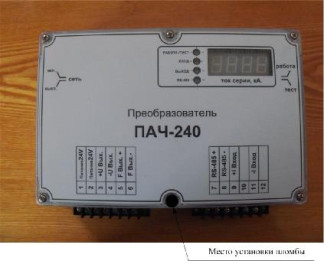

Внешний вид преобразователя с указанием места пломбирования показан на рисунке 1.

Программное обеспечение

Специализированное программное обеспечение (далее - СПО) преобразователя представлено встроенным программным обеспечением микроконтроллера.

В функции СПО входит выполнение измерений и реализация протокола обмена с внешними устройствами по интерфейсу RS485.

Уровень защиты метрологически значимой части СПО от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010. Защита СПО осуществляется путём пломбирования корпуса и использованием интерфейса для связи с внешними устройствами, защищённого на уровне протокола информационного обмена.

Идентификационные данные метрологически значимой части СПО приведены в таблице 1.

Таблица 1_

Технические характеристики

от 0 до 20;

±0,1;

не нормируется;

0,025;

17,5;

0,1;

0,01;

30;

500;

линейная;

175000;

линейная

250

16±2

400

20±0,1

Диапазон входного измеряемого постоянного тока, мА Пределы допускаемой приведённой погрешности измерения значения постоянного тока в диапазоне от 0,1 до 20 мА, % Погрешность измерения значения постоянного тока ниже 0,1 мА Порог чувствительности, мА

Коэффициент преобразования при индикации измеренного значения Кт, кА/мА

Цена единицы младшего разряда цифрового индикатора при токе 100 кА и более

Цена единицы младшего разряда цифрового индикатора при токе менее 100 кА

Входное сопротивление, Ом, не более Характеристики частотного выхода:

-    коэффициент преобразования по частотному выходу, Гц/мА

-    зависимость частоты от входного сигнала в рабочем диапазоне Характеристики импульсного выхода:

-    передаточное число преобразователя, имп/А-ч

-    зависимость выходного сигнала от входного в рабочем диапазоне

-    сопротивление нагрузки, Ом, не менее

-    амплитуда выходных импульсов (при нагрузке 500 Ом), В

-    ёмкость нагрузки, нФ, не более

-    длительность выходных импульсов, мс

Характеристики цифрового выхода:

-    коэффициент преобразования по цифровому выходу, А/мА    17500;

-    тип интерфейса    RS485;

-    скорость передачи данных, бит/с    9600;

-    формат передачи данных    8 бит данных, 1 стоп-

бит, без контроля четности

Напряжение питания постоянного тока, В    24±2

Потребляемая мощность, ВА, не более    5

Средняя наработка на отказ (при вероятности 0,95), ч    28000

Габаритные размеры, мм, не более    253 х 160 х 75

Масса, кг, не более    1.

Условия эксплуатации преобразователя:

-    атмосферное давление от 84 до 106,7 кПа;

-    температура окружающего воздуха от 0 до 55 °С;

-    относительная влажность воздуха не более 80 % при температуре 40 °С;

-    окружающая среда невзрывоопасная;

-    место установки должно быть защищено от попадания воды, масла и других токопроводящих жидкостей.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель преобразователя методом наклейки, на руководство по эксплуатации и паспорт - типографским способом.

Комплектность

Комплектность соответствует указанной в таблице 2.

Таблица 2.

Поверка

Осуществляется по документу 011-30007-2013 «Преобразователь «ПАЧ-240». Методика поверки», утвержденному ФГУП «СНИИМ» в 2013 г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-63/1, пределы допускаемой относительной погрешности ±10-5 в диапазоне от 0 до 10 кГц;

-    калибратор В1-12, диапазон изменения выходного сигнала - от 10-9 до 0,1 А, предел допускаемой относительной погрешности установки тока ±0,025%;

-    секундомер электронный СЧЁТ-1М, пределы допускаемой относительной погрешности ±0,6 с на интервале 9999,99 с.

Сведения о методах измерений

Описание

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к преобразователям «ПАЧ-240»

1.    ГОСТ 8.022-91. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 - 30 А.

2.    Технические условия ТУ 4211-777-39701138-2013. «Преобразователь «ПАЧ-240».

Рекомендации к применению

Применяется вне сферы государственного регулирования.
