| Номер в госреестре | 53951-13 |
| Наименование СИ | Приемники опорные синхронизирующие |
| Обозначение типа СИ | ОСП-1 ТСЮИ.461531.034 |
| Изготовитель | АО "Российский институт радионавигации и времени" (РИРВ), г.С.-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 26.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приемники опорные синхронизирующие ОСП-1 ТСЮИ.461531.034 ( далее - приемники) предназначены для частотно-временных и навигационных измерений и применяются при определении координат, формировании высокостабильного синусоидального сигнала частотой 10 МГц и шкалы времени (ШВ), синхронизированной со ШВ UTC(SU) (UTC(USNO)) (по ГОСТ 8.567-99) по радиосигналам навигационных космических аппаратов (НКА) космических навигационных систем (КНС) ГЛОНАСС и GPS.
Конструктивно приемники состоят из блока синхронизации ТСЮИ.467883.028, выполненного в металлическом корпусе, блока антенного ТСЮИ.464659.036 и усилителя магистрального ТСЮИ.468834.006, размещенных на монтажном устройстве. На задней стороне блока синхронизации расположены разъемы типа СР-50 для выдачи потребителям ШВ высокостабильных сигналов частоты, разъем для подачи напряжения питания постоянного тока и обмена информации с ПЭВМ, разъем для подключения антенного кабеля.
Принцип действия приемников основан на измерении текущих навигационных параметров путем параллельного приема и обработке универсальными независимыми приемоизмерительными каналами сигналов стандартной точности СТ-код ГЛОНАСС (16 каналов) в диапазоне частот L1 и С/А-код GPS в диапазоне частот L1 НКА.
Для приема сигналов НКА ГЛОНАСС, GPS применяется блок антенный ТСЮИ.464659.036. Блок антенный ТСЮИ.464659.036 и усилитель магистральный ТСЮИ.468834.006 обеспечивают прием, фильтрацию и усиление радиосигналов от НКА для дальнейшей обработки в блоке синхронизации ТСЮИ.467883.028.
Приемники могут работать в четырех режимах: «Инициализация», «Установка частоты и времени» и «Нормальная работа», «Удержание». В режиме «Инициализация» приемники выполняют поиск и слежение за радиосигналами НКА КНС ГЛОНАСС и GPS, измерение радионавигационных параметров и определение координат блока антенного ТСЮИ.464659.036.
В режиме «Установка частоты и времени» приемники проводят подстройку формируемой собственной ШВ к одной из заданных ШВ и плавную подстройку синусоидального сигнала частотой 10 МГц внутреннего кварцевого генератора.
В режиме «Нормальная работа» приемники осуществляют непрерывный мониторинг наличия приема радиосигналов и отсутствие движения объекта, вычисление нестабильности частоты опорного кварцевого генератора во времени и расчет максимально допустимого времени работы при отсутствии приема радиосигналов.
В режиме «Удержание» приемники продолжают формировать импульсный сигнал 1 Гц ШВ и синусоидальный сигнал частотой 10 МГц, используя для подстройки частоты накопленную информацию о нестабильности частоты кварцевого генератора, полученную при работе в режиме «Нормальная работа».

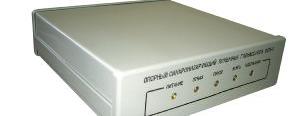

Внешний вид составных частей приемников приведен на рисунках 1-3.
Место нанесения наклейки «Знак утверждения типа» и схема пломбировки приемников от несанкционированного доступа приведена на рисунке 4.
Метрологически значимая часть программного обеспечения (ПО) приемника представляет программный продукт «Модуль приемовычислительный «1К-161». Навигационно-синхронизирующее ПО стандартной точности. Специальное ПО ТСЮИ.00842-12». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| "Модуль приемо- | AL_00502_01 | 12 | 7269C439 | WIN-SFV32 |
| вычислительный | _02.f0 | CEB27C0F | ||
| 1К-161. | mk.f1 | F72A8022 | ||
| Навигационно- | mk.f2 | 568DD606 | ||
| синхронизирующее | mk.f3 | 75959407 | ||
| ПО стандартной | mk.f4 | D432C223 | ||
| точности. | mk.f5 | EDAA3E0E | ||
| Специальное ПО" | mk.f6 | 4C0D682A | ||
| ТСЮИ.00842-12 | mk.f7 | 93F664B3 | ||
| mk.f8 | 32513297 | |||
| mk.f9 | 0BC9CEBA | |||
| mk.f10 | AA6E989E | |||
| mk.f11 | 8976DA9F | |||
| mk.f12 | 28D18CBB | |||
| mk.f13 | 11497096 | |||
| mk.f14 | 5BA03100 | |||
| mk.f15 | CCB21A20 | |||
| mk.f16 | 0935982A | |||
| mk.f17 | D1A199C5 | |||
| mk.f18 | 2062967B | |||
| mk.f19 | 2B94921C | |||
| mk.f20 | 2047A59B | |||
| mk.f21 | 4D7D60AF | |||
| mk.f22 | 70128E2D | |||
| mk.f23 | 01975525 | |||
| mk.f24 | 15419952 | |||
| mk.f25 | E3DEA1C9 | |||
| mk.f26 | 55E3AA7A | |||
| mk.f27 | 32C5723D | |||
| mk.f28 | AE08942B | |||
| mk.f29 | E1164F65 | |||
| mk.f30 | B288B8C1 |
| mk.f31 | BB931D70 | |||
| mk.f32 | FB04F793 | |||
| mk.f33 | 11BBFAF4 | |||
| mk.f34 | 5655FE4F | |||
| mk.f35 | 37FD2D58 | |||
| mk.f36 | 4BCCA56A | |||
| mk.f37 | 2ABD8A68 | |||
| AL_00502_01 | ||||
| 02.f38 |
Влияние метрологически значимой части ПО на метрологические характеристики приемников не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО приемников и измеренные данные защищены от непреднамеренных и преднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики приемников приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) при работе по сигналам КНС ГЛОНАСС и GPS, м : - в плане - по высоте | ± 10 ± 15 |
| Параметры импульсного сигнала на розетке «1 Гц» на нагрузке с сопротивлением не менее 50 Ом: - полярность импульсов - длительность импульса на уровне 0,5 амплитуды, мс - длительность фронта, нс, не более - верхний уровень напряжения, В, не менее - нижний уровень напряжения, В, не более | положительная от 1 до 1,2 20 2,4 0,4 |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC (SU) и ШВ UTC(USNO) (при доверительной вероятности 0,95) при работе по сигналам КНС ГЛОНАСС и GPS, нс: - при наличии координат блока антенного ТСЮИ.464659.036 с погрешностью не более ±0,1 м - при наличии навигационно-временного решения | ± 20 ± 40 |
| Номинальное значение частоты выходного синусоидального сигнала, МГц | 10 |
| Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала 10 МГц: - на интервале времени измерений 100 с - на интервале времени измерений 1000 с | 41012 5 1012 |
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемого среднего относительного изменения частоты выходного синусоидального сигнала частотой 10 МГц на интервале времени измерений 1 сутки в режиме «Удержание» | ± 110-10 |
| Предел допускаемого среднего квадратического относительного отклонения частоты выходного синусоидального сигнала 10 МГц в режиме «Нормальная работа» на интервале времени измерений 1 сутки | 5 10-12 |
| Пределы допускаемой абсолютной погрешности автономного хранения ШВ за 24 часа в режиме «Удержание», мкс | ± 7 |
| Габаритные размеры, мм, не более блок синхронизации (длинахширинахвысота) блок антенный (длинахдиаметр) усилитель магистральный (длинахдиаметр) | 232x232x65 181x105 133x34 |
| Масса, кг, не более блок синхронизации блок антенный усилитель магистральный | 2,5 0,44 0,17 |
| Напряжение питания от сети постоянного тока, В | от 12 до 36 |
| Потребляемая мощность, Вт, не более | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С для блока синхронизации для блока антенного и усилителя магистрального - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа (мм рт.ст) | от минус 45 до 40 от минус 50 до 70 до 98 до 60 (450) |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на корпус блока синхронизации ТСЮИ.467883.028 в виде наклейки.
Основной комплект поставки включает:
- блок синхронизации ТСЮИ.467883.028 - 1 шт.;
- блок антенный ТСЮИ.464659.036 - 1 шт.;
- усилитель магистральный ТСЮИ.468834.006 - 1 шт.;
- CD-диск. Общее ПО. Интерфейсное ПО. Исполняемая программа ТСЮИ.01275-01.01 - 1 шт.;
- комплект монтажных частей ТСЮИ.461921.042 - 1шт.;
- методика поверки - 1 шт;
- ТСЮИ.461531.034РЭ-ЛУ «Приемник опорный синхронизирующий ОСП-1 ТСЮИ.461531.034 Руководство по эксплуатации» - 1 шт.
Осуществляется по документу МП 53951-13 «Инструкция. Приемники опорные синхронизирующие ОСП-1 ТСЮИ.461531.034. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013 г.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-76А (регистрационный № 23671-02), номинальные значения частоты выходных сигналов 1 Гц, 5 МГ ц, среднее квадратическое относительное двухвыборочное отклонение частоты на интервале времени измерений 100 с 210-13;
- вторичный эталон единиц времени и частоты по ГОСТ 8.129-99, (номинальные значения частоты выходного сигнала 1 Гц, 5 МГц, суммарная относительная погрешность эталона на интервале 90 сут. 1,51014);
- компаратор частотный VCH-314 (регистрационный № 35266-07), номинальные значения частоты входных сигналов 5, 10 и 100 МГц, вносимое среднее квадратическое относительное отклонение частоты входных сигналов при хИ = 1 с 2,01014, при хИ = 100 с 1,51015;
- частотомер универсальный CNT-90 (регистрационный № 41567-09), диапазон измеряемых частот от 0,1 до 225 МГц, пределы допускаемой относительной погрешности по час-
_7
тоте внутреннего опорного генератора за 1 год ± 110 ;
ТСЮИ.461531.034РЭ «Приемник опорный синхронизирующий ОСП-1 ТСЮИ.461531.034. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приемникам опорным синхронизирующим ОСП-1 ТСЮИ.461531.034.
ТСЮИ.461531.034ТУ «Приемник опорный синхронизирующий ОСП-1 ТСЮИ.461531.034. Технические условия».
Выполнение измерений навигационных параметров с целью определения на их основе координат и скорости потребителя и выдачи ШВ, синхронизированной с ТТТВ UTC(SU), UTC(USNO), системными ШВ систем ГЛОНАСС и GPS в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
