| Номер в госреестре | 53952-13 |
| Наименование СИ | Приемники-антенны синхронизирующие |
| Обозначение типа СИ | СПА-2 ТСЮИ.468157.148 |
| Изготовитель | Акционерное общество «Северо-Западный региональный центр Концерна ВКО «Алмаз-Антей - Обуховский завод» (АО «Обуховский завод»), г. Санкт-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 17.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники - антенны синхронизирующие СПА-2 ТСЮИ.468157.148 (далее - приемники) предназначены для частотно-временных и навигационных измерений и применяются при определении собственных координат, текущего времени и формировании собственной шкалы времени (ШВ), синхронизированной с одной из назначенных базовых ШВ (UTC(SU) или UTC(USNO)
по ГОСТ 8.567-99), по сигналам стандартной точности (СТ) диапазона L1 и L2 ГЛОНАСС и/или GPS.
Конструктивно приемники состоят из устройства антенного ТСЮИ.464659.073 (УА), модуля приемовычислительного 2К-363Е-62 ТСЮИ.468157.118-01 (МПВ), установленного на плате ТСЮИ.469635.009. УА закрыто радиопрозрачным обтекателем.
УА обеспечивает прием, фильтрацию, усиление и передачу на вход МПВ радиосигналов навигационных космических аппаратов (НКА), находящихся в зоне радиовидимости. В МПВ реализованы 36 универсальных приемоизмерительных канала, каждый из которых обеспечивает поиск и слежение за радиосигналами отдельного НКА, измерение радионавигационных параметров фазового центра УА относительно каждого НКА, декодированием принятой служебной информации.
Принцип действия приемников основан на измерении текущих навигационных параметров путем параллельного приема и обработки 36-ю измерительными каналами сигналов КНС ГЛОНАСС с кодом стандартной точности (СТ-код) в частотном диапазоне L1 и L2 с литерами рабочих частот от минус 7 до 12 и КНС GPS с кодом стандартной точности (C/A-код) в частотном диапазоне L1 (1575,42 МГц).
Приемники могут работать в четырех настраиваемых режимах: «Контроль», «Навигация на стоянке», «Время на твердой точке», «Навигация в движении».
В режиме «Контроль» приемники осуществляют однократный самоконтроль работоспособности после подачи питания и выдачу информационного сообщения с результатами самоконтроля по последовательному каналу обмена.
В режиме «Навигация на стоянке» приемники осуществляют определение координат и текущего времени. В режиме «Время на твердой точке» приемники осуществляют только определение текущего времени.
В режиме «Навигация в движении» приемники осуществляют определение координат, скорости и текущего времени.
Обмен информацией между приемником и ПЭВМ, а также внешними устройствами, осуществляется по последовательному интерфейсу RS-422 в виде сообщений формата BINARY.

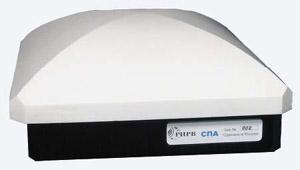

Внешний вид приемников приведен на рисунке 1.
Место нанесения наклейки «Знак утверждения типа» и схема пломбировки приемников от несанкционированного доступа приведена на рисунке 2.
Место нанесения наклейки «Знак утверждения типа»
■ Место пломбировки от несанкционированного доступа Рисунок 2
Метрологически значимая часть программного обеспечения (ПО) представляет программный продукт "Модуль приемовычислительный 2К-363-62 Навигационно-синхронизирующее ПО стандартной точности двухчастотное. Специальное ПО" ТСЮИ.00862-02. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| "Модуль приемовы- | AL_00503_01_04.f0 | 02_03 | E4EB31CB | |
| числительный | FCP_36_00862_02_03.f1 | 5389BACB | WIN- | |
| 2К-363-62 | FCP_36_00862_02_03.f2 | 58272464 | SFV32 | |
| Навигационно- | FCP_36_00862_02_03.f3 | CBB610C2 | ||
| синхронизирующее | FCP_36_00862_02_03.f4 | BEF4F545 | ||
| ПО стандартной точ- | FCP_36_00862_02_03.f5 | 81D08EEF | ||
| ности двухчастотное. | FCP_36_00862_02_03.f6 | 8A7E1040 | ||
| Специальное ПО" | FCP_36_00862_02_03.f7 | 19EF24E6 | ||
| ТСЮИ.00862-02 | FCP_36_00862_02_03.f8 | 589705F1 | ||
| FCP_36_00862_02_03.f9 | AF6AF453 | |||
| FCP_36_00862_02_03.f10 | A4C46AFC | |||
| FCP_36_00862_02_03.f11 | 37555E5A | |||
| FCP_36_00862_02_03.f12 | 4217BBDD | |||
| FCP_36_00862_02_03.f13 | 37F1D226 | |||
| FCP_36_00862_02_03.f14 | 3C5F4C89 | |||
| FCP_36_00862_02_03.f15 | 622AF70C | |||
| FCP_36_00862_02_03.f16 | E3F75268 | |||
| FCP_36_00862_02_03.f17 | 734CC945 | |||
| FCP_36_00862_02_03.f18 | 51362A6E | |||
| FCP_36_00862_02_03.f19 | 72F77E92 | |||
| FCP_36_00862_02_03.f20 | 47259D2F | |||
| FCP_36_00862_02_03.f21 | C05805E7 | |||
| FCP_36_00862_02_03.f22 | 8B77C8E5 | |||
| FCP_36_00862_02_03.f23 | 08EA7D7E | |||
| FCP_36_00862_02_03.f24 | B235B601 | |||
| FCP_36_00862_02_03.f25 | 13934A4D | |||
| FCP_36_00862_02_03.f26 | 3BC7A386 | |||
| FCP_36_00862_02_03.f27 | A40BD552 | |||
| FCP_36_00862_02_03.f28 | 637F1953 | |||
| FCP_36_00862_02_03.f29 | 68C89BC0 |
| FCP_36_00862_02_03.f30 | 2AA762A8 | |||
| FCP_36_00862_02_03.f31 | 7E08CABC | |||
| FCP_36_00862_02_03.f32 | BA296140 | |||
| FCP_36_00862_02_03.f33 | 391A77AF | |||
| FCP_36_00862_02_03.f34 | 42FC4844 | |||
| FCP_36_00862_02_03.f35 | 0664F20 | |||
| FCP_36_00862_02_03.f36 | 5AA5D88F | |||
| Stand_00862_02_03.f37 | F30A4AEC | |||
| AL_00503_01_04.f38 | 6434B493 |
Влияние метрологически значимой части ПО на метрологические характеристики приемников не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО приемников и измеренные данные защищены от непреднамеренных и преднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики приемников приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности определений координат (при доверительной вероятности 0,95), при работе по сигналам КНС ГЛОНАСС и GPS, м: - в плане - по высоте | ± 10 ± 15 |
| Пределы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) при работе по сигналам КНС ГЛОНАСС, м: - в плане - по высоте | ± 15 ± 25 |
| Пределы допускаемой абсолютной погрешности определений координат (при доверительной вероятности 0,95), при работе по сигналам КНС GPS, м: - в плане - по высоте | ± 11 ± 16 |
| Примечание: Погрешности определения координат обеспечиваются: - при приеме радиосигналов не менее 4 НКА при работе по одной из КНС и не менее 5 НКА - - - при работе по сигналам КНС ГЛОНАСС и GPS; - при значении геометрического фактора (GDOP) рабочего созвездия НКА не более 3 при работе по одной из КНС и не более 3,5 при работе по сигналам КНС ГЛОНАСС и GPS | |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC (SU) (при доверительной вероятности 0,95) в режиме «Навигация на стоянке», нс: при работе по сигналам КНС ГЛОНАСС при работе по сигналам КНС ГЛОНАСС/GPS | ± 75 ± 50 |
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC (USNO) (при доверительной вероятности 0,95) в режиме «Навигация на стоянке», нс: при работе по сигналам КНС GPS при работе по сигналам КНС ГЛОНАСС/GPS | ± 60 ± 50 |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC (SU) (при доверительной вероятности 0,95) в режиме «Время на твердой точке», нс: при работе по сигналам КНС ГЛОНАСС при работе по сигналам КНС ГЛОНАСС/GPS | ± 50 ± 35 |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC (USNO) (при доверительной вероятности 0,95) в режиме «Время на твердой точке», не при работе по сигналам КНС GPS при работе по сигналам КНС ГЛОНАСС/GPS | ± 40 ± 35 |
| Примечание: Погрешности синхронизации со ШВ UTC (SU) или UTC (USNO) обеспечиваются: - при приеме радиосигналов не менее 4 НКА (с GDOP < 3) при работе по одной из КНС и не менее 5 НКА при работе по радиосигналам ГЛОНАСС и GPS (с GDOP < 3,5); - при известных координатах с погрешностью не более 1,5 м по каждой координате; - при соответствии значения реального смещения между системной ШВ ГЛОНАСС (ШВ GPS) и UTC (SU) (UTC (USNO)) значению, передаваемому НКА в составе служебной информации. | |
| Время получения первого достоверного отсчета навигационновременных параметров с вероятностью 0,95, с, не более: в режиме «горячий старт» в режиме «теплый старт» в режиме «холодный старт»: при синхронизации собственной ШВ со ШВ ГЛОНАСС или GPS при синхронизации собственной ШВ со UTC(SU) при синхронизации собственной ШВ со UTC(USNO) | 50 80 300 600 1800 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 186х186х87 |
| Масса, кг, не более | 1,5 |
| Напряжение питания от сети постоянного тока, В | от 12 до 36 |
| Потребляемая мощность, Вт, не более | 8 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа (мм рт.ст) | от минус 45 до 40 до 98 до 60 (450) |
| Средняя наработка на отказ, ч, не менее | 30 000 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на корпус приемника в виде наклейки.
Основной комплект поставки включает:
- приемник - антенна синхронизирующая СПА-2 ТСЮИ.468157.148 - 1 шт.;
- комплект монтажных частей ТСЮИ.461951.083;
- комплект эксплуатационной документации согласно ведомости эксплуатационных документов ТСЮИ.468157.148 ВЭ;
- методика поверки - 1 шт.;
- упаковочная тара ТСЮИ.305642.345 - 1 шт.
Осуществляется по документу МП 53952-13 «Инструкция. Приемники-антенны синхронизирующие СПА-2 ТСЮИ.468157.148. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (регистрационный номер 36528-07), количество каналов для сигналов КНС ГЛОНАСС - 8, для сигналов КНС GPS - 16, пределы допускаемой погрешности установки уровня мощности выходного сигнала ± 1 дБ;
- источник питания постоянного тока Б5-75 (регистрационный номер 21569-01), диапазон воспроизводимых значений напряжения постоянного тока от 0,01 до 29,9 В;
- частотомер электронно-счетный Agilent 53132A (регистрационный номер 26211-03), диапазон измеряемых частот от 0,1 до 225 МГц, пределы допускаемой относительной
_7
погрешности по частоте внутреннего опорного генератора за 1 год ± 110 .
ТСЮИ.468157.148РЭ. Приемник-антенна синхронизирующий СПА-2 ТСЮИ.468157.148. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приемникам-антеннам синхронизирующим СПА-2 ТСЮИ.468157.148.
ТСЮИ.468157.148ТУ. Приемник-антенна синхронизирующий СПА-2 ТСЮИ.468157.148. Технические условия.
Выполнение измерений навигационных параметров с целью определения на их основе координат и скорости потребителя и выдачи ШВ, синхронизированной с ШВ UTC(SU), UTC(USNO), системными ШВ систем ГЛОНАСС и GPS в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
