Секундомеры электронные с таймерным выходом СТЦ-2М, 53954-13

Назначение

Секундомеры электронные с таймерным выходом СТЦ-2М (далее - секундомеры) предназначены для измерения и воспроизведения интервалов времени, счета числа импульсов, формирования управляющего сигнала по истечению заданного интервала времени или по достижению заданного числа импульсов.

Описание

Принцип действия секундомеров основан на делении опорной частоты и получении ряда частот, которые используются для формирования и измерения интервалов времени. Секундомеры оснащены основным и вспомогательным цифровым индикаторами. На основном табло индицируется отсчет интервалов времени, показания часов и счет импульсов, а на вспомогательном - значение уставок. Секундомеры обеспечивают четыре режима работы: секундомера, часов, счетчика импульсов и генератора импульсов. Изменение режима работы осуществляется с помощью кнопочных переключателей.

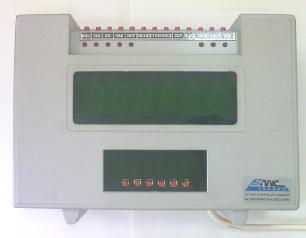

Внешний вид и схема пломбирования представлены на рисунке 1.

Кшш. QTK    $/>&№&. wlteiMimя.

Режим секундомера: диапазон измерения и воспроизведения интервалов времени, с:

-    при цене деления 0,0001 с

-    при цене деления 0,01 с

Режим часов: диапазон измерения и воспроизведения интервалов времени при цене деления 1 с Режим генератора импульсов:

-    период следования импульсов, с

-    длительность импульсов, с

Режим счета импульсов: диапазон счета импульсов при Fgx. < 5 кГц и иимп. = 5 В, имп.

Пределы допускаемой относительной погрешности установки действительного значения частоты кварцевого генератора

Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени в нормальных условиях за год, с:

-    при цене деления 0,0001 с

-    при цене деления 0,01 с

-    при цене деления 1

от 0,0001 до 99,9999 от 0,01 до 9999,99

от 1 с до 23 ч. 59 мин 59 с

от 0,0002 до 9999,99 от 0,0001 до 9999,98

от 1 до 999999

± 3 • 10-6

± (15 • 10-6 • T + 0,0002) ± (15 • 10-6 • T + 0,01) ± (15 • 10-6 • T + 1) где Т - интервал времени, период или длительность импульсов

Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени в рабочих условиях за год, с:

-    при цене деления 0,0001 с

-    при цене деления 0,01 с

-    при цене деления 1

Сила тока, коммутируемого на таймером выходе, мА, не более

Параметры питания:

-    напряжение переменного тока, В

-    потребляемая мощность, ВА, не более Масса, кг, не более

Габаритные размеры, мм, не более Средняя наработка на отказ, ч, не менее Условия эксплуатации:

-    диапазон рабочих температур, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

± (35 • 10-6 • T + 0,0002) ± (35 • 10-6 • T + 0,01) ± (35 • 10-6 • T + 1) где Т - интервал времени, период или длительность импульсов

300

от 187 до 242 8

1,2

242x180x80

5000

от плюс 1 до плюс 40 от 45 до 80 от 84 до 107 кПа

Знак утверждения типа наносится на титульный лист паспорта, совмещенного с руководством по эксплуатации, типографским способом и на лицевую панель методом наклейки.

Комплектность средств измерений

В комплект поставки входят:

-    секундомер электронный с таймерным выходом СТЦ-2М

1 шт., 1 шт., 1 шт., 1 экз.,

1 экз.

-    вставка плавкая ВП1-1-0,25 А

-    вилка РП 15-15 ШК (ШВК, ШВКВ)

-    паспорт гИ2.815.052 ПС

-    методика поверки «ГСИ. Секундомеры электронные с таймерным выходом СТЦ-2М. Методика поверки»

Поверка

Поверка осуществляется по документу МП 53954-13 «ГСИ. Секундомеры электронные с таймерным выходом СТЦ-2М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» в декабре 2012 г.

В перечень основного поверочного оборудования входят:

8    5    7

-    частотомер электронно-счетный ЧЗ-54, диапазон измерения от 10" до 10 с, ПГ ±5 10 ;

8    7

-    генератор импульсов Г5-56, диапазон измерений от 10 до 1 с, от 1 до 10 Гц, ПГ ±10 %;

-    источник питания Б5-48, от 0,1 до 49,9 В, ПГ ±0,5 %, от 0,01 до 1,99 А, ПГ ±1%;

-    амперметр постоянного тока М 42100, диапазон измерений от 0 до 1 А, ПГ ±1%.

Сведения о методах измерений

Принцип работы приведен в документе гИ2.815.052 ПС «Секундомер электронный с таймерным выходом СТЦ-2М. Паспорт».

Нормативные и технические документы, устанавливающие требования к секундомерам электронным с таймерным выходом СТЦ-2М:

-    ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»;

-    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
