Пресс автоматический испытательный для бетона DINC-MAKINA мод. D101.А, 53965-13

Назначение

Пресс автоматический испытательный для бетона DINC-MAKINA модель D101.A, (далее - пресс) предназначен для измерения нагрузки (усилия) разрушения при испытании образцов бетона на прочность.

Описание

Принцип действия пресса заключается в измерении нагрузки* на образце бетона, задаваемой с помощью электрогидравлического привода, при которой происходит деформация и разрушение испытуемого образца при контролируемой скорости нагружения. Измерение нагрузки электрическим силоизмерителем производится путем преобразования тестовым индикатором ПРОФИ-4 давления в рабочем цилиндре в показания отсчетного устройства ПРОФИ-4 с последующей передачей на компьютер по интерфейсу RS232C

Конструктивно пресс включает в себя нагружающее устройство и блок управления. Нагружающее устройство состоит из основания, траверсы, двух резьбовых колонн, испытательного резервуара, шарнирной опоры с верхней плитой, рабочего цилиндра с поршнем с нижней опорной плитой.

Блок управления включает в себя тестовый индикатор ПРОФИ-4, блок управления, гидравлический насос, электродвигатель и электроаппаратуру. Управление работой пресса производится автоматически и вручную.

Пресс размещается в отапливаемом помещении с температурой воздуха от O до плюс 40 °С при относительной влажности от 30 до 80 %.

Программное обеспечение

Пресс имеет встроенное программное обеспечение (далее - ПО), выполняющее вычислительные функции в соответствии с назначением пресса и влияющее на его метрологические характеристики. ПО обладает идентификационными признаками и имеет защиту от несанкционированного доступа к результатам измерений.

Идентификационные данные ПО представлены в таблице l.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «С».

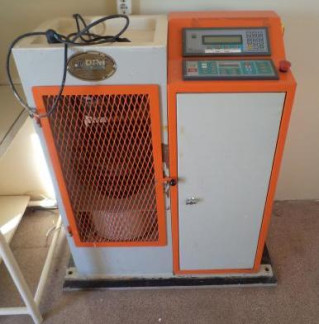

Общий вид и схема пломбировки пресса от несанкционированного доступа пресса представлены на рисунке l и рисунке 2.

(N1

-    диапазон измерений нагрузки

-    высота рабочего пространства (испытательного резервуара)

от 200 до 2000 кН; от 150 до 310 мм;

340 мм;

270 мм; 290 мм; 50 мм;

6 мм/мин; 50 мм/мин; от 0,1 до 25 кН/с;

± 1 %;

интерфейс RS232C;

(50 ± 2) Гц; 220 В ± 5 %; не более 1,5 кВ-А; не более 1000x500x1350 мм;

не более 1165 кг.

от плюс 15 до плюс 30 °С;

от 30 до 80 %.

-    ширина рабочего пространства (расстояние между колоннами)

-    размеры опорных плит (диаметр):

нижняя плита верхняя плита

-    ход поршня рабочего цилиндра

-    наибольшая скорость перемещения поршня рабочего цилиндра без нагрузки

вверх вниз

-    диапазон скоростей нагружения

-    пределы допускаемой погрешности измерении нагрузки (усилия) при прямом ходе, %, от измеряемой нагрузки

-    выходной сигнал

-    электрическое питание сеть переменного тока: частотой напряжением

-    потребляемая мощность

-    габаритные размеры пресса (длина х ширина х высота)

-    масса пресса Условия эксплуатации: температура окружающего воздуха относительная влажность

Знак утверждения типа

наносится на титульный лист Инструкции по применению и обслуживанию пресса методом штемпелевания.

Комплектность

Комплектность пресса представлена в таблице 2

Таблица 2 - Комплектность пресса

Поверка

осуществляется по документу ПГИ.00.000 МП «Инструкция. ГСИ. Пресс автоматический испытательный для бетона DINC-MAKINA. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 04 сентября 2012 г.

Поверку проводят с помощью эталонных динамометров 3 разряда по ГОСТ Р 8.663-2009.

Нормативные и технические документы, устанавливающие требования к прессу автоматическому испытательному для бетона DINC-MAKINA модель D101A

1    ГОСТ Р 8.663-2009. ГСИ. Государственная поверочная схема для средств измерений

силы.

2    ГОСТ 10180-90. Бетоны. Методы определения прочности по контрольным образцам

3    ГОСТ 28570-90. Бетоны. Методы определения прочности по образцам, отобранным из конструкций

4    ГОСТ 28840-90. ГСИ Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.

5    Техническая документация фирмы-изготовителя.

Рекомендации к применению

применяется при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
