| Номер в госреестре | 53969-13 |
| Наименование СИ | Аппараты испытания диэлектриков |
| Обозначение типа СИ | АИСТ СНЧ 60 |
| Изготовитель | Общество с ограниченной ответственностью "БрисЭнерго" (ООО "БрисЭнерго"), г. Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 23.04.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Аппараты испытания диэлектриков АИСТ СНЧ 60 Назначение средства измерений

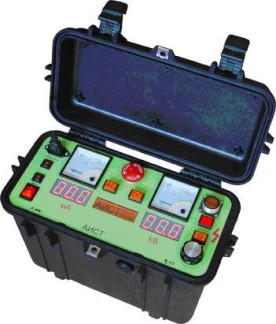

Аппараты испытания диэлектриков АИСТ СНЧ 60 (далее - аппараты) предназначены для формирования и измерения высокого напряжения постоянного и переменного тока сверхнизкой частоты (СНЧ) при испытаниях и диагностировании изоляции силовых кабелей и твердых диэлектриков.
Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямлении этого напряжения, а также периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.
На выходе установки может быть установлено симметричное высокое напряжение сверхнизкой частоты или напряжение постоянного тока отрицательной полярности.
Аппараты могут функционировать как в ручном, так и в автоматическом режимах
работы.
Основные узлы аппаратов: пульт управления, блока высоковольтный.
Пульт управления с помощью соединительного кабеля соединяется с блоком высоковольтным.
Пульт управления содержит панель управления, регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления.
Микроконтроллер с встроенными АЦП и ЦАП, входящий в модуль управления, управляет алгоритмами включения, регулирования (для автоматического режима) и отключения высокого напряжения, проводит «оцифровку» выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на цифровые и стрелочные индикаторы панели управления.
Высоковольтный блок содержит высоковольтные трансформаторы, выходы которых через выпрямители и коммутаторы подключены к высоковольтному выводу. Вторые выводы высоковольтных трансформаторов заземлены через токоизмерительный резистор.
К высоковольтному выводу подключен измерительный делитель высокого напряжения.
В высоковольтном блоке имеется разрядный резистор для автоматического разряда высоковольтного вывода и испытуемого объекта, при выключении высокого напряжения.
В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. При достижении заданных характеристик схема отключает высокое напряжение. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется разрядным резистором высоковольтного трансформатора. а также с помощью штанги переносного заземления (в комплект поставки не входит).
Конструктивно пульт управления выполнен в пластиковом высокопрочном и герметичном корпусе с закрываемой крышкой и ручкой для переноски. Блок высоковольтный выполнен в виде бака, заполненного маслом. Герметизация бака осуществляется с помощью прокладки.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.
Аппараты относятся к ремонтируемым и восстанавливаемым изделиям.
Таблица 1 - Метрологические и технические характеристики аппаратов АИСТ СНЧ 60
| Характеристика | Значение |
| Диапазон установки/измерений - амплитудного значения напряжения переменного тока, кВ; | 2 - 60 |
| - напряжения постоянного тока отрицательной полярности, кВ | 2 - 65 |
| Частота выходного напряжения, Гц | 0,01; 0,02; 0,05; 0,1 |
| Диапазон измерений силы переменного и постоянного тока, мА | 1 - 10 |
| Пределы допускаемой основной относительной погрешности измерения напряжения переменного и постоянного тока, % | ± 3 |
| Пределы допускаемой основной относительной погрешности измерения силы переменного и постоянного тока, % | ± 3 |
| Пределы допускаемой дополнительной относительной погрешности в диапазоне рабочих температур, не более, % | ± 3 |
| Напряжение питания | (220 ± 22) В, 50 Гц |
| Габаритные размеры, мм, (длина х ширинахвысота) - пульт управления; | 430x230x350 |
| - блок высоковольтный | 810x407x672 |
| Масса, кг - пульт управления; | 16 |
| - блок высоковольтный | 115 |
| Нормальные условия применения: - температура окружающего воздуха, °С | 20 ± 5 |
| - относительная влажность воздуха, % | 30 - 80 |
| - атмосферное давление, кПа | 84 - 106 |
| Рабочие условия применения: - температура окружающего воздуха, °С | от - 10 до + 40 |
| - относительная влажность воздуха, % | до 90 при 30 °С |
| - атмосферное давление, кПа | 84 - 106,7 |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 2 - Комплектность
| Наименование | Обозначение | Количество | Примечание |
| Пульт управления | 6АМБ.360.156 | 1 | |
| Блок высоковольтный | 6АМБ.219.017 | 1 |
| Наименование | Обозначение | Количество | Примечание |
| Кабель соединительный | 5АМБ.500.407 | 1 | 4 метра |
| Кабель сетевого питания | 5АМБ.500.408 | 1 | 1,5 метра |
| Кабель заземления | ПЩ-4,0 мм2, 3 м | ||
| Кабель высоковольтный | 1 | ||
| ЗИП | 2АМБ.169.025 ЗИ | 1 | Согласно ведомости ЗИП |
| Руководство по эксплуатации и паспорт | 2АМБ.169.025 РЭ | 1 | |
| Методика поверки | 2АМБ.169.025 МП | 1 |
осуществляется по документу 2АМБ.169.025 МП «Аппараты испытания диэлектриков АИСТ СНЧ 60. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 г.
Средства поверки: киловольтметр спектральный цифровой КВЦ-120 (кл.т. 1/0,03); вольтметр универсальный цифровой GDM-78255A (± 0,05 %).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратам испытания диэлектриков АИСТ СНЧ 60
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ТУ 4221-002-60532025-13 Аппараты испытания диэлектриков АИСТ СНЧ 60. Технические условия.
