Назначение
Трансформаторы тока элегазовые ТРГ-УЭТМ® (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых и закрытых распределительных устройствах переменного тока на номинальное напряжение 110 или 220 кВ, частоты 50 Гц или 60 Гц.
Описание
По принципу действия трансформатор является прибором электромагнитного типа и по конструкции представляет собой газонаполненный аппарат, главной изоляцией которого является элегаз (SF6) или смесь газов.

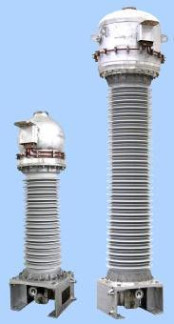

Общий вид трансформаторов тока элегазовых ТРГ-УЭТМ®-110 и ТРГ-УЭТМ®-220 представлен на рисунке 1.
ТРГ -УЭТМ® -110 ТРГ -УЭТМ®-220 Рисунок 1 - Общий вид трансформаторов тока элегазовых ТРГ-УЭТМ®-110 и ТРГ -УЭТМ®-220
В верхней части трансформатора расположен металлический резервуар, находящийся под высоким напряжением, закрепленный на опорном изоляторе. На резервуаре размещена первичная обмотка и ее выводы. Изолятор и стойка с закрепленным на ней блоком обмоток установлены на основании. В основании расположены табличка технических данных, узел заземления и выводы вторичных обмоток.
Конструкция первичной обмотки позволяет получить различные коэффициенты трансформации. Изменение коэффициента трансформации заключается в перестановке перемычек на головной части трансформатора без нарушения его герметизации (конструктивное исполнение 1). Трансформатор тока может быть выполнен в исполнении без возможности переключения коэффициентов трансформации по первичной стороне (отсутствует узел переключения) (конструктивное исполнение 2).
Лист № 2 Всего листов 5
Вторичные обмотки намотаны на тороидальные магнитопроводы, изготовленные из нанок-ристаллического сплава или из холоднокатаной анизотропной электротехнической стали, и располагаются внутри заземленного экрана, позволяющего обеспечить оптимальное распределение напряженности электрического поля в главной изоляции. По требованию обмотки для защиты трансформаторов тока могут быть изготовлены для работы в переходных режимах, а так же соответствовать классам точности по МЭК 61869-1-2007, МЭК 61869-2-2012 - 5PR, 10PR, 5PX, 10PX, TPX, TPY, TPZ.
Трансформатор снабжен сигнализатором плотности газа, расположенным в основании. Сигнализатор плотности имеет две пары контактов, срабатывающих при снижении плотности газа. Одна пара срабатывает при снижении плотности до уровня предупредительной сигнализации, другая - до уровня аварийной сигнализации.
Защита трансформатора при повышении давления элегаза (например, из-за пробоя внутренней изоляции) обеспечивается наличием мембраны, разрушающейся при давлении свыше 1 МПа.
В связи с невозможностью нанесения поверительного клейма на трансформатор из-за особенностей конструкции, поверительное клеймо наносится на паспорт трансформатора.
Трансформаторы выпускаются в двух исполнениях ТРГ-УЭТМ®-110 и ТРГ-УЭТМ®-220.
Условное обозначение типа трансформатора ТРГ-УЭТМ®- Х
^- Номинальное напряжение, кВ
Знак охраны
Т оварный знак предприятия Г азонаполненный
Рымовидная конструкция блока вторичных обмоток Трансформатор тока
Технические характеристики
Таблица 1 - Основные технические характеристики трансформаторов
Наименование параметра | Значение |
ТРГ-УЭТМ®-110 | ТРГ-УЭТМ®-220 |
1 Номинальное напряжение, кВ | 110 | 220 |
2 Наибольшее рабочее напряжение, кВ | 126 | 252 |
3 Напряжение промышленной частоты, выдерживаемое трансформатором при давлении изолирующего газа, равном атмосферному, кВ | 80 | 163 |
4 Номинальная частота, Гц | 50 или 60 |
5 Номинальный первичный ток, А | от 5 до 3000 |
6 Номинальный вторичный ток, А | от 1 до 5 |
7 Количество вторичных обмоток | от 1 до 8 |
8 Количество ответвлений от вторичных обмоток | до 3 |
9 Класс точности вторичной обмотки трансформатора по ГОСТ 7746-2001: для измерений и учета для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3; 5 5Р; 10Р |
10 Номинальная вторичная нагрузка, В»А | до 100 |
11 Номинальный коэффициент безопасности приборов вторичных обмоток для измерений | от 2 до 30 |
12 Номинальная предельная кратность вторичных обмоток для защиты | от 2 до 250 |
Наименование параметра | Значение |
ТРГ-УЭТМ®-110 | ТРГ -УЭТМ®-220 |
13 Параметры тока короткого замыкания а) для трансформатора конструктивного исполнения 1: Наибольший пик тока, кА Односекундный ток термической стойкости, кА Трехсекундный ток термической стойкости, кА б) для трансформатора конструктивного исполнения 2: Наибольший пик тока, кА Односекундный ток термической стойкости, кА Трехсекундный ток термической стойкости, кА | до 102 до 70 до 40 до 160 до 87 до 50 |
14 Климатическое исполнение и категория размещения по ГОСТ 151501) | Т1, УХЛ1*, ХЛ1 | Т1, У1, ХЛ1*, ХЛ1 |
15 Максимальная допустимая утечка газа, % в год | 0,5 |
16 Максимальная скорость ветра, м/с., при толщине стенки льда до 20 мм | 40 |
17 Тяжение проводов: - в горизонтальной плоскости по оси трансформатора, Н - в вертикальной плоскости вниз, Н | 1000 1000 |
18 Средняя масса трансформатора, кг - с фарфоровым изолятором - с полимерным изолятором | 510 370 | 855 545 |
19 Уровень шума при работе, дБА, не более | 80 |
20 Средний срок службы трансформатора, лет, не менее | 40 |
21 Средняя наработка до отказа, ч | 1,2х107 | 4,0х106 |
1) Для климатических исполнений УХЛ*, ХЛ* нижние рабочее значение температуры окружающей среды равно минус 55°С |
Примечания: 1 Количество вторичных обмоток и конкретные их технические характеристики устанавливаются в соответствии с заказом и указываются в паспорте на трансформатор. 2 По требованию трансформаторы изготавливаются с другими номинальными первичными токами, номинальными вторичными токами, номинальными вторичными нагрузками, коэффициентами безопасности и номинальными предельными кратностями. 3 Вторичная обмотка может иметь ответвления от части витков обмотки. При использовании этих ответвлений коэффициент трансформации уменьшается, а основные метрологические характеристики соответствуют указанным в таблице 1. 4 По требованию трансформаторы изготавливаются с расширенным диапазоном токов от 0,1 % до 200 % номинального значения. 5 Поставка трансформатора осуществляется с возможностью пломбирования выводов одной из вторичных обмоток. 6 По требованию трансформаторы тока могут быть изготовлены по МЭК 60044-1-2003, МЭК 60044-6-92, МЭК 61869-1-2007, МЭК 61869-2-2012. |
Знак утверждения типа
наносится фотохимическим способом или методом гравировки на табличку технических данных, а так же ставится на паспорт трансформатора
Комплектность
Таблица 2 - Комплектность
№ п/п | Наименование | Обозначение | Количество, шт. |
1 | Трансформатор тока элегазовый | ТРГ-УЭТМ®-110 | ТРГ -УЭТМ®-220 | 1 |
2 | Одиночный комплект запчастей, инструмента и принадлежностей | 0БП.433.854 | 0БП.438.437 | 1 |
3 | Паспорт | 1БП.769.001 ПС | 1БП.769.002 ПС | 1 |
4 | Руководство по эксплуатации | 1БП.769.001 РЭ | 1БП.769.001 РЭ | 1 |
5 | Ведомость комплектации | 1БП.769.001 Д1 | 1БП.769.002 Д1 | 1 |
6 | Комплект запчастей, инструмента и принадлежностей для монтажа | 0БП.420.507 | - | 1 (на три трансформатора) |
7 | Эксплуатационная документация на сигнализатор плотности газа (паспорт и инструкция по эксплуатации) | | | 1 |
Примечание - Одиночный комплект запчастей, инструмента и принадлежностей для трансформаторов ТРГ-УЭТМ® -110 конструктивного исполнения 2 отсутствует. |
Поверка
осуществляется по документам: ГОСТ 8.217 - 2003 «ГСИ. Трансформаторы тока. Методика поверки» и 1БП.769.001 РЭ «Трансформаторы тока элегазовые ТРГ-УЭТМ® на напряжение 110 и 220 кВ. Руководство по эксплуатации» (пункт 3.3 «Поверка»).
Перечень эталонов, применяемых при поверке:
трансформатор тока эталонный ИТТ 3000.5, (0,5 - 3000) А, КТ 0,01;
прибор сравнения КНТ - 03, 5 = ± 0,001 %, 0,1’.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации 1БП.769.001 РЭ.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока элегазовым ТРГ -УЭТМ®
ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия».
1БП.769.001 ТУ «Трансформаторы тока элегазовые ТРГ-УЭТМ® на напряжение 110 и 220 кВ. Технические условия».
Рекомендации к применению
осуществление торговли и товарообменных операций.
