Государственный реестр средств измерений

Датчики диоксида углерода оптические EE80, EE82, EE 85, 53983-13

53983-13
Карточка СИ
Номер в госреестре 53983-13
Наименование СИ Датчики диоксида углерода оптические
Обозначение типа СИ EE80, EE82, EE 85
Изготовитель "E+E Elektronik GmbH", Австрия
Год регистрации 2013
Срок свидетельства 17.05.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Датчики диоксида углерода оптические модели EE80, EE82, EE85 Назначение средства измерений

Датчики диоксида углерода оптические модели EE80, EE82, EE85 предназначены для измерений объемной доли диоксида углерода в воздухе, передачи измерительной информации внешним устройствам или сигнализации о превышении установленных порогов срабатывания.

Описание

Датчики диоксида углерода оптические модели EE80, EE82, EE85 (далее - датчики) представляют собой стационарные приборы непрерывного действия.

Принцип действия датчиков - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации.

Конструктивно датчик выполнен одноблочным в пластмассовом корпусе.

Датчики выпускаются в следующих исполнениях:

-    EE80-хх2/3х, EE80-xx6x - с аналоговым выходным сигналом, в пластиковом корпусе для настенной установки, может быть оснащен жидкокристаллическим дисплеем на лицевой панели. Датчик имеет индикаторный канал температуры анализируемой среды и по дополнительному заказу может иметь индикаторный канал относительной влажности;

-    EE80-xCS - с релейным выходным сигналом, в пластиковом корпусе для настенной установки, может быть оснащен жидкокристаллическим дисплеем на лицевой панели. Выходные сигналы: показания дисплея (при наличии), релейный выход;

-    EE82-xC2/3/6 - с аналоговым выходным сигналом, в пластиковом корпусе для настенной установки;

-    EE82-xCS - с релейным выходным сигналом, в пластиковом корпусе для настенной установки;

-    EE85-xC2/3x, EE85-xC6x - с аналоговым выходом, в пластиковом корпусе, с зондом для установки в воздуховоды и прочие газовые каналы;

-    EE85-xCSx - с релейным выходом, в пластиковом корпусе, с зондом для установки в воздуховоды и прочие газовые каналы.

Способ отбора пробы диффузионный:

-    EE80 всех исполнений - через прорези в верхней и нижней сторонах корпуса;

-    EE82 всех исполнений - через прорези в лицевой стороне корпуса;

-    EE85 всех исполнений - через цилиндрический зонд, расположенный в задней части корпуса.

Датчик обеспечивает выполнение следующих основных функций:

-    непрерывное измерение объемной доли диоксида углерода в воздухе;

-    отображение результатов измерений и самодиагностики на дисплее (только для датчиков модели EE80 при наличии дисплея);

-    формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА или напряжения (0-5) В, (0-10) В (для исполнения с аналоговым выходным сигналом);

-    переключение контактов реле (для исполнения с релейным выходным сигналом).

Датчик имеет общепромышленное исполнение и должен размещаться в невзрывоопасных

зонах помещений и наружных установок.

Лист № 2 Всего листов 7

По защищенности от проникновения внешних твердых предметов и воды датчики соответствует степени защиты по ГОСТ 14254-96:

-    EE80 всех исполнений - IP20;

-    EE82 всех исполнений - IP54;

-    EE85 всех исполнений - корпус IP65, зонд IP20;

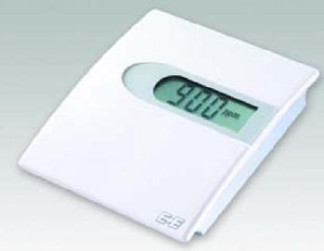

Внешний вид датчиков приведен на рисунках 1 - 3.

Датчики имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли диоксида углерода в воздухе.

ЕЕ85    ^

Встроенное программное обеспечение обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя (оптического сенсора диоксида углерода, датчика температуры, относительной влажности);

-    отображение результатов измерений на дисплее (при наличии);

-    формирование выходного аналогового сигнала (4 - 20) мА или напряжения (0-5) В / (0

10) В (для исполнения с аналоговым выходным сигналом);

-    формирование релейного выходного сигнала (для исполнения с релейным выходным сигналом);

-    самодиагностику аппаратной части датчика;

-    автоматическую корректировку нулевых показаний и чувствительности.

ПО газоанализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений объемной доли диоксида углерода, температуры, относительной влажности по данным от первичного измерительного преобразователя;

2)    вычисление значений выходного аналогового сигнала (для исполнения с аналоговым выходным сигналом);

3)    сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения (для исполнения с релейным выходным сигналом);

4)    непрерывную самодиагностику аппаратной части датчика.

Номер версии программного обеспечения указан в паспорте датчика.

Идентификационные данные программного обеспечения приведены в таблице 1.

Наименова

ние

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления программного обеспечения

EE80 software

EE80_XC3_110

EE80_XC3_110

42856CBD2BD12C1FB

DB58E83B96E6A1C

MD5

EE82 software

EE8X_XCS_105

EE8X_XCS_105

B2F6E8D97BDEADE02

3B83829DAA0342F

MD5

EE85 software

EE85_xCx_110

EE85_xCx_110

128D950F3997CCB1D2

6493F5ED37993D

MD5

Примечание - номер версии ПО должен быть не ниже указанной в таблице. З ных сумм, указанные в таблице, относятся только к файлам ПО соответствуют

начения контроль-щх версий.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности датчиков с аналоговым выходом приведены в таблице 2, номинальные значения порогов срабатывания сигнализации и пределы допускаемой основной абсолютной погрешности срабатывания для исполнений с релейным выходом приведены в таблице 3.

Таблица 2 - Датчики с аналоговым выходным сигналом и датчики исполнения EE80-xCSD04 (с релейным выходным сигналом, оснащенные жидкокристаллическим дисплеем)

Наименование модели и исполнения датчика

Диапазоны измерений объемной доли диоксида углерода, -1

млн

Пределы допускаемой основной абсолютной погрешности, объемная доля диоксида углерода, млн-1

EE80 (EE80-хх2/3х, EE80-xx6x, EE80-xCSD04)

от 0 до 2000 от 0 до 5000

± (50 + 0,02 Свх) ± (50 + 0,03 Свх)

EE82 (EE82-xC2/3/6), EE85 (EE85-xC2/3x, EE85-xC6x)

от 0 до 2000 от 0 до 5000 от 0 до 10 000

± (50 + 0,02 Свх) ± (50 + 0,03 Свх) ± (100 + 0,05 Свх)

Примечание - Свх - объемная доля диоксида углерода на входе датчика, млн-1

Таблица 3 - Датчики с релейным выходным сигналом

Наименование модели и исполнения датчика

Диапазоны измерений объемной доли диоксида углерода, млн-1

Значение порога срабатывания сигнализации, объемная доля

диоксида углерода, -1

млн

Пределы допускаемой основной абсолютной погрешности, объемная доля диоксида углерода, млн-1

EE80 (EE80-xCS--), EE82 (EE82-xCS), EE85 (EE85-xCSx)

от 0 до 2000

500

1000

1500

± (50 + 0,02 СП)

от 0 до 5000

1250

2500

3750

± (50 + 0,03 Сп)

Наименование модели и исполнения датчика

Диапазоны измерений объемной доли диоксида углерода, млн-1

Значение порога срабатывания сигнализации, объемная доля диоксида углерода, млн-1

Пределы допускаемой основной абсолютной погрешности, объемная доля диоксида углерода, млн-1

EE82 (EE82-xCS), EE85 (EE85-xCSx)

от 0 до 10 000

2500 5000 * 7500

± (100 + 0,05 Сп)

Примечания:

1)    СП - номинальное значение порога срабатывания сигнализации, объемная доля диоксида углерода, млн-1;

2)    * - соответствует значению среднесменной ПДК в воздухе рабочей зоны при температуре 20 oC и атмосферном давлении 760 мм рт.ст. согласно ГН 2.2.5.1313-03 с доп. № 2 от 01.11.2006 г.

2)    Пределы допускаемой вариации выходного сигнала датчиков с аналоговым выходным сигналом и датчиков исполнения EE80-xCSD04, в долях от пределов допускаемой основной абсолютной погрешности    0,5

3)    Номинальное время установления показаний датчиков с аналоговым выходным сигналом t (63), с 195

Примечание: для датчиков модели ЕЕ85 время установления показаний установлено при номинальной скорости потока анализируемой среды 1 м/с.

4)    Номинальное время срабатывания сигнализации

для датчиков с релейным выходом, с    195

5)    Время прогрева, мин, не более    5

6)    Интервал времени работы без корректировки показаний, месяцев, не менее    12

7)    Диапазон показаний индикаторного канала температуры контролируемой среды для модели EE80 с дисплеем закодирован индексом, указываемом на шильдике датчика:

Т40 - от 0 до 50 оС

Т31 - от минус 5 до 55 оС

Т55 - от 0 до 40 оС

Тхх - другое, по заказу.

8)    Диапазон показаний индикаторного канала относительной влажности для модели EE80 от 10 до 90 %.

9)    Пределы допускаемой дополнительной погрешности датчиков от изменения температуры окружающей среды в диапазоне от минус 20 oC до плюс 60 oC, относительно температуры окружающей среды 20 оС, не превышают 1,0 в долях от пределов допускаемой абсолютной погрешности.

10)    Питание датчиков осуществляется постоянным током напряжением от 15 до 35 В или переменным током номинальным напряжением 24 В, допускаемое отклонение ± 20 %.

11)    Электрический ток, потребляемый датчиком, мА, не более    30

12)    Габаритные размеры и масса датчика не более указанных в таблице 4.

Таблица 4

Наименование модели датчика

Габаритные размеры, мм

Масса, г

длина

высота

ширина

EE80 всех исполнений

85

100

26

90

EE82 всех исполнений

80

51

80

90

EE85 всех исполнений

80

50 или 200 *

80

90 (без учета массы зонда)

Примечание - * - длина определяется при заказе, диаметр зонда 12 мм.

Условия эксплуатации

-    диапазон температуры окружающей среды, oC    от минус 20 до плюс 60

-    диапазон относительной влажности окружающей среды при температуре 25 oC, %

EE80 всех исполнений    от 0 до 90

EE82 всех исполнений    от 0 до 100

EE85 всех исполнений    от 0 до 95 (без конденсации)

-    диапазон атмосферного давления, кПа    от 80 до 110

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе датчика.

Комплектность

Комплект поставки датчика приведен в таблице 5.

Таблица 5

Наименование

Кол-во

Примечание

Датчик диоксида углерода оптический модели EE80 или EE82 или EE85

1 шт.

Исполнение по заказу

Руководство по эксплуатации

1 экз.

Методика поверки МП-242-1525-2013

1 экз.

Поверка

осуществляется по документу МП-242-1525-2013 «Датчики диоксида углерода оптические модели EE80, EE82, EE85. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» «22» марта 2013 г.

Основные средства поверки:

-    ПНГ - воздух марки А по ТУ 6-21-5-82 в баллоне под давлением;

-    стандартные образцы состава газовые смеси диоксид углерода - воздух (ГСО 3760-87, 9786-2011), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.

Сведения о методах измерений

Методика измерений приведена в документах: «Датчики диоксида углерода оптические модели EE80. Руководство по эксплуатации», «Датчики диоксида углерода оптические модели EE82. Руководство по эксплуатации», «Датчики диоксида углерода оптические модели EE85. Руководство по эксплуатации», 2012 г.

Нормативные и технические документы, устанавливающие требования к датчикам диоксида углерода оптическим модели EE80, EE82, EE85

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4    Техническая документация фирмы «E+E Elektronik GmbH», Германия.

Рекомендации к применению

при выполнении работ по обеспечению безопасных условий и охраны труда.
