Дифрактометры рентгеновские Xstress (мод. 3000 G2, Robot G2, 3000 G2R, Robot G2R, 3000 G3, Robot G3, 3000 G3R, Robot G3R, Robot), 53988-13

Назначение

Дифрактометры рентгеновские Xstress (модели 3000 G2, Robot G2, 3000 G2R, Robot G2R, 3000 G3, Robot G3, 3000 G3R, Robot G3R, Robot) предназначены для измерения интенсивности и углов дифракции рентгеновского излучения, дифрагированного на исследуемом объекте для определения изменения параметров кристаллических структур в зависимости от внешних механических воздействий.

Описание

Принцип действия дифрактометров основан на регистрации рентгеновского излучения, дифрагированного элементами кристаллической решётки исследуемого образца.

Угловое положение линий дифракционного спектра (интерференционных максимумов) подчиняется закону Вульфа-Брега и определяется с помощью гониометра.

Дифрактометры состоят из блока гониометра и блока управления с внешним IBM-совместимым компьютером. Блок гониометра включает в себя измерительную головку с двумя симметрично расположенными детекторами на основе МОП - структуры, рентгеновскую трубку с коллиматором и узлы сервомоторов для обеспечения перемещения измерительной головки относительно образца (в вертикальной или горизонтальной1 плоскостях). Блок управления содержит блоки питания рентгеновской трубки, сервомоторов, электронных узлов, емкость с охлаждающим агентом и насос для автономного охлаждения рентгеновской трубки.

Блок гониометра может быть установлен как на треноге, которая устанавливаться непосредственно на исследуемый объект (при его большом размере) либо на стол (если объект измерения небольшой) так и на манипуляторе2. Основание манипулятора может быть установлено как непосредственно на объекте измерения, так и вне его.

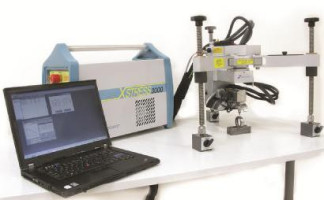

Внешний вид дифрактометров приведен на рисунках 1, 2 и 3.

1    Для моделей, в названиях которых присутствует индекс R

2    Модели, в названиях которых присутствует наименование Robot

Программное обеспечение

Дифрактометры оснащены автономным ПО, которое управляет работой прибора, отображает, обрабатывает и хранит полученные данные.

*) Версия ПО адаптируется под конкретного заказчика в связи с чем цифровой идентификатор изменяется от поставки к поставке. Метрологическая часть ПО не меняется.

Метрологически значимая часть ПО выполняет следующие функции:

■    управление прибором;

■    настройка режимов работы прибора;

■    получение дифракционных картин;

■    обработка и хранение результатов измерений

■    проведение диагностических проверок прибора и отдельных его блоков.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

3    В зависимости от расстояния до исследуемого образца.

4    Выходной сигнал - интенсивность контрольных отражений для трубок с материалом анода: медь (по пику 1 3 10), хром (по пику 1 0 10) кобальт (по пику 3 1 8), титан (по пику 2 1 4), марганец (по пику 0 2 10), железо (по пику 1 3 4) и ванадий (по пику 2 1 4).

Знак утверждения типа

Наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса блока управления в виде наклейки.

Комплектность

Комплект поставки определяется заказом и отражается в спецификации; базовый комплект включает:

-    дифрактометр;

-    программное обеспечение;

-    руководство по эксплуатации;

-    методика поверки МП-242-1502-2013.

Поверка

осуществляется по документу МП-242-1502-2013 «Дифрактометры рентгеновские Xstress (модели 3000 G2, Robot G2, 3000 G2R, Robot G2R, 3000 G3, Robot G3, 3000 G3R, Robot G3R, Robot) фирмы «Stresstech Oy», Финляндия. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 25.03.2013 года.

Основные средства поверки: стандартный образец дифракционных свойств кристаллической решётки ГСО 9464-2009 или ГСО 8631-2004.

Сведения о методах измерений

Методика измерений приведена в следующих документах:

«Дифрактометры рентгеновские Xstress (модели 3000 G2, Robot G2, 3000 G2R, Robot G2R, 3000 G3, Robot G3, 3000 G3R, Robot G3R, Robot) фирмы «Stresstech Oy», Финляндия. Руководство по эксплуатации», 2012 г.

EN 15305 «Non-destructive testing — Test method for residual stress analysis by X-ray diffraction» - Неразрушающий контроль - Метод контроля остаточных напряжений с помощью рентгеновской дифракции.

XPA 09-286 AFNOR Standard 1999 «Essais non destructifs, m ethodes d'essais pour l'analyse des contraintes par diffraction des rayons X» - Неразрушающий контроль, методы испытаний для анализа напряжений с помощью рентгеновской дифракции.

SAE standard J784a «Residual Stress Measurement by X-Ray Diffraction» - Измерения остаточных напряжений с помощью рентгеновской дифракции.

ГОСТ Р 54093-2010 Колеса железнодорожного подвижного состава. Методы определения остаточных напряжений.

Лист № 5 Всего листов 5

Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским Xstress (модели 3000 G2, Robot G2, 3000 G2R, Robot G2R, 3000 G3, Robot G3, 3000 G3R, Robot G3R, Robot)

Техническая документация фирмы «Stresstech Oy», Финляндия.

Рекомендации к применению

При выполнении работ по оценки соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
