Трансформаторы тока измерительные ТПП-0,66, 53994-13

Документы

Карточка СИ

Номер в госреестре	53994-13
Наименование СИ	Трансформаторы тока измерительные
Обозначение типа СИ	ТПП-0,66
Изготовитель	ООО "ЮДЖЭН", Беларусь, г.Новополоцк
Год регистрации	2013
Срок свидетельства	25.06.2018
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Трансформаторы тока измерительные ТПП-0,66 (далее - трансформаторы) предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в сетях частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем для преобразования токов первичной обмотки в токи вторичной обмотки. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы класса точности 0,2S (0,5S) могут применяться в системах коммерческого учета.

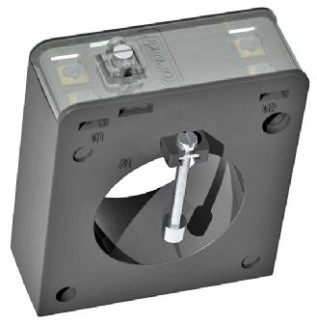

Трансформаторы состоят из тороидального магнитопровода и обмотки. Корпус трансформаторов тока выполнен из трудногорючей пластмассы.

Трансформаторы ТПП-0,66 по конструкции являются проходными и выпускаются на первичные токи 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А и 2000 А. Они имеют одну вторичную многовитковую обмотку. Роль первичной обмотки выполняет шина или кабель распределительного устройства, в которое встраивается трансформатор.

Трансформатор крепится к первичной обмотке либо при помощи винтов с пластиковыми колпачками, либо с помощью хомутов.

У трансформаторов имеются двойные контакты вторичной обмотки.

Пломбируемая прозрачная крышка защищает контакты вторичной обмотки и табличку с данными от несанкционированного доступа и хищения электроэнергии.

Структура условного обозначения вариантов исполнения трансформатора:

Т П П - Х - Х - Х/Х - Х - У3

Климатическое исполнение и категория размещения по ГОСТ 15150

-Мощность нагрузки, В-А

-Номинальный вторичный ток, А

-Номинальный первичный ток, А

-Класс точности

-Номинальное напряжение, кВ

-В пластмассовом корпусе

-Проходной

_Трансформатор тока

Технические характеристики

Основные метрологические и технические характеристики представлены в таблице 1. Таблица 1.

НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЗНАЧЕНИЕ
Номинальное напряжение, кВ	0,66
Номинальный первичный ток, А	300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2=0,8, В-А	3,0 или 5,0
Класс точности по ГОСТ 7746-2001	0,2S (0,5S)
Номинальный вторичный ток, А	5
Номинальная частота, Гц	50
Г абаритные размеры (длина х ширина х высота), мм	87 х 52 х 105
Вид климатического исполнения по ГОСТ 15150-69	У3
Средняя наработка до отказа, ч	2,5105
Срок службы, лет	25

Классы точности и масса трансформаторов приведены в таблице 2. Таблица 2.

Обозначение трансформатора	Номинальный первичный ток, А	Класс точности по ГОСТ 7746-2001	Масса, не более, кг
ТПП- 0,66	300; 400 (при нагрузке 5 ВА)	0,5S	0,52
	400 (при нагрузке 3 В А)		0,4
	500; 600		0,48
	750; 800	0,2S или 0,5S	0,48
	1000; 1200		0,45
	1500; 2000		0,44

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и паспорт трансформатора, а также термопечатным методом на этикетку, приклеенную к трансформатору, либо отливается на корпусе трасформатора..

Комплектность

Таблица 3 - Комплектность

№ п/п	Наименование изделия	Кол-во
1	Трансформатор тока измерительный ТПП- 0,66	1 шт.
2	Комплект крепления (винт М4*40 - 2 шт., гайка квадратная М4 - 2 шт., наконечник - 2 шт.) или хомут	2 шт.
3	Паспорт ПКФЛ 671211.006 ПС	1 экз.
4	Руководство по эксплуатации	.* з. э
5	Упаковка изготовителя	1 шт.

* - поставляется на партию трансформаторов более 500 шт. или по требованию заказчика

Поверка

Осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).

Сведения о методах измерений

Сведений нет.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным ТПП-0,66

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»

Ty BY 300220471.004-2013 «Трансформаторы тока измерительные ТПП -0,66. Технические условия»

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
