Вольтметры высокочастотные ПрофКИП В3-62М, ПрофКИП В3-63М, 54000-13

Документы

Карточка СИ

Номер в госреестре	54000-13
Наименование СИ	Вольтметры высокочастотные
Обозначение типа СИ	ПрофКИП В3-62М, ПрофКИП В3-63М
Изготовитель	ЗАО "ПрофКИП", г.Мытищи
Год регистрации	2013
Срок свидетельства	25.06.2018
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Вольтметры высокочастотные ПрофКИП В3-62М, ПрофКИП В3-63М Назначение средства измерений

Вольтметры высокочастотные ПрофКИП В3-62М, ПрофКИП В3-63М (далее по тексту

- вольтметры) предназначены для измерений напряжения переменного тока синусоидальной формы.

Описание

Вольтметры представляют собой лабораторные измерительные приборы в моноблочном исполнении. Вольтметр включает в себя пробник, делитель напряжения, входной усилитель, контур отрицательной обратной связи, схему регулировки напряжения и индикатор: стрелочный (ПрофКИП В3-62М) или цифровой (ПрофКИП В3-63М).

На передней панели вольтметра находится индикатор, на котором отображаются результаты измерений, переключатель диапазонов измерений кнопочный (ПрофКИП В3-63М) или вращающийся (ПрофКИП В3-62М), включатель сетевого питания, кнопка юстировки полной шкалы, кнопка юстировки нуля, а также входной соединитель для подключения пробника с тройником, один вход которого соединен с измерительной схемой прибора, другой - со стандартной нагрузкой.

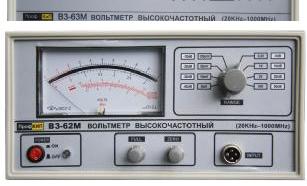

Рисунок 1 - Общий вид вольтметров ПрофКИП В3-62М, ПрофКИП В3-63М

На задней панели вольтметров имеется разъем для подключения шнура питания. Место пломбирования вольтметров - один из винтов задней панели.

Технические характеристики

Таблица 1

Наименование параметра	Значение
	В3-62М	В3-63М
Частотный диапазон	от 20 кГц до 1000 МГц
Диапазон измеряемых значений напряжения	от 800 мкВ до 10 В
Максимальное значение измеряемого напряжения	15 В (при 100 кГ ц)
Пределы допускаемой относительной погрешности измерений при 100 кГц и температуре (20±2) °С, %: для значений <4 мВ	±13	±12
для значений от 4 до 40 мВ	±13	±9
для значений от 40 до 400 мВ	±3	±9
для значений от 0,3 В до 3 В	±2	±0,5
для значений от 0,3 В до 10 В	±4	±0,5

Неравномерность амплитудно-частотной характеристики по отношению к значению при 100 кГц, %, в диапазонах: от 20 кГц до 100 кГц от 100 кГц до 50 МГц от 50 МГц до 300 МГц от 300 МГц до 1000 МГц	не нормируется ±10 ±30 не нормируется	не нормируется ±13 ±33 не нормируется
Коэффициент стоячей волны напряжения входного тройника	<1,35
Входная емкость	2,5 пФ
Верхние пределы цифровых и стрелочных индикаторов	3 мВ, 10мВ, 30 мВ, 100 мВ, 300 мВ, 1 В, 3 В, 10 В	4 мВ, 40 мВ, 400 мВ, 4 В, 10 В
Время готовности вольтметра к работе	10 мин	30 мин
Напряжение и частота питающей сети	(220±22) В, (50 ± 2) Гц
Потребляемая мощность	<6 ВА
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха, - температура хранения/транспортирования	от 0 до 40 °С от 30 до 80 % от -20 до +70 °С
Г абаритные размеры (ширина х высота х длина), мм, не более	280 х 140 х 200
Масса, кг, не более	5

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.

Комплектность

Вольтметр ПрофКИП В3-62М (ПрофКИП В3-63М)

1 шт.

1 шт. 50 Ом

1 шт.

1 экз.

Шнур питания Измерительный пробник Входной тройник Концевая нагрузка Удлиненный штырь пробника Экранирующий корпус

Методика поверки 6686-023-66145830-2013МП Руководство по эксплуатации

Поверка

осуществляется по документу 6686-023-66145830-2013МП «Вольтметры высокочастотные ПрофКИП В3-62М, ПрофКИП В3-63М. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 26 апреля 2013 г.

Основное поверочное оборудование:

- установка для поверки вольтметров В1-16, погрешность по напряжению ±(0,2 - 3) %, диапазон частот от 10 Гц до 50 МГц, погрешность по частоте ±2 %;

- установка для поверки вольтметров В1-15; частотный диапазон 30 МГц - 1 ГГц, диапазон напряжений 3 мВ - 3 В погрешность ± (0,5 - 6) %;

Лист № 3 Всего листов 3

- вольтметр переменного тока диодный компенсационный В3-49, диапазон частот 20 Гц - 1 ГГц, погрешность по амплитуде ±0,22 %.

Сведения о методах измерений

Вольтметры высокочастотные ПрофКИП В3-62М, ПрофКИП В3-63М. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к вольтметрам высокочастотным ПрофКИП В3-62М, ПрофКИП В3-63М

ГОСТ Р 8.648-2008 Государственная поверочная схема для средств измерений пере-

2 9

менного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ТУ 6686-023-66145830-2013 Вольтметры высокочастотные ПрофКИП В3-62М, ПрофКИП В3-63М. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
