Анализаторы спектра портативные Signal Hound USB-SA44B, Signal Hound USB-SA124B, 54004-13

Документы

Карточка СИ

Номер в госреестре	54004-13
Наименование СИ	Анализаторы спектра портативные
Обозначение типа СИ	Signal Hound USB-SA44B, Signal Hound USB-SA124B
Изготовитель	Компания "Test Equipment Plus, Inc.", США
Год регистрации	2013
Срок свидетельства	25.06.2018
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Анализаторы спектра портативные Signal Hound USB-SA44B, Signal Hound USB-SA124B предназначены для измерения параметров спектра высокочастотных сигналов в коаксиальных трактах.

Описание

Анализаторы спектра портативные Signal Hound USB-SA44B, Signal Hound USB-SA124B представляют собой малогабаритные приборы, подключаемые по интерфейсу USB 2.0 к внешнему компьютеру, на котором устанавливается фирменное программное обеспечение для управления режимами, отображения и обработки измерительных данных.

Принцип действия основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего источника сигнала. Для точной настройки используются цифровые узкополосные фильтры. Мгновенные значения напряжения низкой частоты, выделенные в узкополосном приемнике с квадратурной демодуляцией, преобразуются аналого-цифровым преобразователем разрядностью 24 бит в цифровой код. С помощью встроенного датчика температуры производится коррекция в соответствии с температурными коэффициентами, записанными в памяти при заводской калибровке в термокамере. Спектрограмма сигнала отображается на виртуальной панели дисплея внешнего компьютера. Питание осуществляется через интерфейс USB 2.0 от внешнего компьютера.

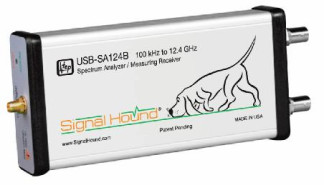

Анализаторы спектра портативные Signal Hound USB-SA44B, Signal Hound USB-SA124B выполнены в прочном экранированном корпусе. Общий вид показан на фотографии. Знак поверки в виде наклейки размещается в середине задней панели.

Анализаторы спектра портативные Signal Hound USB-SA44B, Signal Hound USB-SA124B по условиям эксплуатации соответствуют группе 4 ГОСТ 22261-94.

Программное обеспечение

Программное обеспечение, установленное на внутренний контроллер, по структуре является целостным, выполняет функции управления параметрами отображения и обработки измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.

класс риска (уровень защиты)	класс риска A по WELMEC 7.2 для категории U
идентификационное наименование	Signal Hound Software
идентификационный номер версии	2.11 и выше для Signal Hound USB-SA44B 2.17 и выше для Signal Hound USB-SA124B

Технические характеристики

диапазон частот
Sil’ikiI 1 IoiiikI I S\|}-S 44415	oi Мм ю 4.4 Мм
Signal Hound USB-SA124B	от 100 кГц до 12,4 ГГц
полоса обзора
Siиnii 1 Hound USIi-S \44B	0. oi 1 о 1 и до 4,4 Г 1 и
Signal Hound USB-SA124B	0; от 10 Гц до 12,4 ГГц
полоса пропускания
Sil'iuiI 1 IoiiikI I SB-SA44B	oi п. \| \| ц до 250 кГ ц. 5 МГц
Signal Hound USB-SA124B	от 0,1 Гц до 250 кГц; 6 МГц
пределы допускаемой погрешности частоты опорного генератора 50
в оазовом исполнении	± 1- ИГ
опция по заказу	± ]. к,-7
пределы допускаемой погрешности измерения частоты F	± (50-F + 0,4-Fr), Fr - полоса пропускания
параметры входа синхронизации
частота	10 МГц
уровень	от 0 до + 13 дБм1
диапазон ослабления входного аттенюатора
Signal Hound USB-SA44B	от 0 до 15 дБ с шагом 5 дБ
Signal Hound USB-SA124B	от 0 до 30 дБ с шагом 10 дБ
максимальный уровень сигнала на входе	+ 20 дБм
усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц (ослабление входного аттенюатора 0 дБ), не более
Signal Hound USB-SA44B, без предусилителя
на частоте 10 Гц	- 124 дБм
на частотах от 100 Гц до 10 кГц	- 130 дБм
на частотах от 10 кГц до 10 МГц	- 142 дБм
на частотах от 10 до 100 МГц	- 148 дБм
на частотах от 100 МГц до 1 ГГц	- 144 дБм
на частотах от 1 до 2,6 ГГц	- 139 дБм
на частотах от 2,6 до 3,3 ГГц	- 135 дБм
на частотах от 3,3 до 4,4 ГГц	- 128 дБм

Signal Hound USB-SA44B, с предусилителем
на частотах от 500 кГц до 10 МГц	- 153 дБм
на частотах от 10 до 100 МГц	- 161 дБм
на частотах от 100 МГц до 1 ГГц	- 158 дБм
на частотах от 1 до 3,3 ГГц	- 151 дБм
на частотах от 3,3 до 4,4 ГГц	- 134 дБм
Signal Hound USB-SA124B
на частотах от 100 кГц до 10 МГц	- 147 дБм
на частотах от 10 до 100 МГц	- 151 дБм
на частотах от 100 МГц до 3 ГГц	- 152 дБм
на частотах от 3 до 5,5 ГГц	- 145 дБм
на частотах от 5,5 до 7 ГГц	- 149 дБм
на частотах от 7 до 8 ГГц	- 147 дБм
на частотах от 8 до 11 ГГц	- 134 дБм
на частотах от 11 до 12,4 ГГц	- 129 дБм
уровень случайных помех, не связанных с входом, типовые значения, не более
Signal Hound USB-SA44B (с предусилителем, ослабление входного аттенюатора 0 дБ, полоса обзора < 100 кГц)	- 80 дБм
Signal Hound USB-SA124B (ослабление входного
аттенюатора 0 дБ, полоса обзора < 6,5 кГц) на частотах от 100 кГц до 10 МГц	- 100 дБм
на частотах от 10 МГц до 8 ГГц	- 93 дБм
на частотах от 8 до 11 ГГц	- 82 дБм
на частотах от 11 до 12,4 ГГц	- 85 дБм
уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц, не более	- 90 дБн/Гц 2
пределы допускаемой погрешности измерения мощности
Signal Hound USB-SA44B
опорный уровень < 0 дБм	± 1,5 дБ
опорный уровень свыше 0 дБм	± 2,0 дБ
Signal Hound USB-SA124B, опорный уровень < 0 дБм
на частотах до 6 ГГц	± 1,5 дБ
на частотах от 6 до 12,4 ГГц	± 2,5 дБ
погрешность измерения отношения уровня в режиме измерительного приемника (опорный
уровень < 0 дБм, полоса пропускания на пром. частоте 15 кГц), типовое значение, не более
синхронное детектирование на частотах от 100 кГц до 1 ГГц в диапазоне от 0 до - 125 дБм	± 0,25 дБ
на частотах от 1 до 4 ГГц в диапазоне от 0 до - 115 дБм	± 0,25 дБ
детектирование с усреднением на частотах от 100 кГц до 4 ГГц в диапазоне от 0 до - 70 дБм	± 0,25 дБ
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИС	ГИКИ
тип соединителей входного разъема ВЧ	SMA(f)
рабочий диапазон температур	группа 4 ГОСТ 22261-94
Signal Hound USB-SA44B
стандартное исполнение	от 0 до + 70 оС
опция 1	от - 40 до + 85 °С
Signal Hound USB-SA124B	от 0 + 50 °С

габаритные размеры (длина х ширина х толщина), мм	166 х 80 х 30
масса, не более
Sil’ikiI 1 louiul I S\|}-S 44415	:')() 1
Signal Hound USB-SA124B	350 г
электромагнитная совместимость	по ГОСТ Р 51522-99
безопасность	по ГОСТ Р 52319-2005

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель корпуса прибора в в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

наименование и обозначение	кол-во
Анализатор спектра портативный Signal Hound USB-SA44B/USB-SA124B	1 шт. по заказу
Опции	по заказу
Компакт-диск с документацией и программным обеспечением	1 шт.
Кабель соединительный USB 2.0	1 шт.
Дополнительные принадлежности	по заказу
Инструкция пользователя на русском языке версия 2.11AR для USB-SA44B, версия 2.17AR для USB-SA124B	1 шт.
Методика поверки МП РТ 1918-2013	1 шт.

Поверка

осуществляется по документу МП РТ 1918-2013 «Анализаторы спектра портативные Signal Hound USB-SA44B/USB-SA124B. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 30.05.2013 г.

Средства поверки:

средство поверки и требования к его метрологическим характеристикам	рекомендуемое средство поверки и его метрологические характеристики
стандарт частоты относительная погрешность частоты 10 МГц не более ± 510-9; уровень сигнала от 0 до + 10 дБм	стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 110-10; уровень сигнала + 7 дБм
генератор сигналов низкочастотный (для модели USB-SA44B) диапазон частот от 1 Гц до 100 кГц; погрешность установки уровня от - 60 до 0 дБм на нагрузку 50 Ом не более ± 0,3 дБ	генератор сигналов сложной формы со сверхнизким уровнем искажений Stanford
	Research Systems DS360 погрешность установки уровня от - 60 до + 15 дБм на нагрузку 50 Ом в диапазоне частот от 1 мГц до 200 кГ ц не более ± 0,1 дБ
генератор сигналов высокочастотный диапазон частот от 250 кГц до 5 ГГц для USB-SA44B; от 250 кГц до 13 ГГц для USB-SA124B; диапазон установки уровня мощности от - 120 до + 10 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 110 дБн/Гц	генератор сигналов Aeilent E8257D с опциями 520, 1E1 диапазон частот от 250 кГц до 20 ГГц; диапазон установки уровня мощности от - 135 до + 12 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 130 дБн/Гц

ваттметр проходящей СВЧ мощности диапазон частот

от 10 МГц до 5 ГГц для USB-SA44B; от 10 МГц до 13 ГГц для USB-SA124B; погрешность измерения мощности от - 50 до 0 дБм не более ± 0,35 дБ

ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 67 до + 20 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ

осциллограф цифровой диапазон частот от 0 до 100 МГц; относительная погрешность коэффициента отклонения 100 мВ/дел не более ± 3 %

осциллограф цифровой Tektronix TDS3012C диапазон частот от 0 до 100 МГц; относительная погрешность коэффициента отклонения от 1 мВ/дел до 1 В/дел не более ± 2 %

Сведения о методах измерений

Методы измерений изложены в разделах 2-4 документов: «Анализаторы спектра портативные Signal Hound USB-SA44B. Инструкция пользователя, версия 2.11AR»; «Анализаторы спектра портативные Signal Hound USB-SA124B. Инструкция пользователя, версия 2.17AR».

Нормативные документы, устанавливающие требования к анализаторам спектра портативным Signal Hound USB-SA44B, Signal Hound USB-SA124B

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
