Антенны измерительные комбинированные П6-11М, 54005-13

Назначение

Антенны измерительные комбинированные П6-11М (далее - антенны П6-11М) предназначены для преобразования напряженности электрического поля в напряжение переменного тока.

Описание

Принцип действия антенн П6-11М состоит в преобразовании напряженности переменного электрического поля в переменное напряжение на выходе антенны.

Антенна П6-11М представляет собой комбинированную антенну, которая состоит из логопериодической антенны и симметричного широкополосного вибратора.

Логопериодическая антенна состоит из двух каскадно включенных в собирательную линию вибраторных логопериодических модулей.

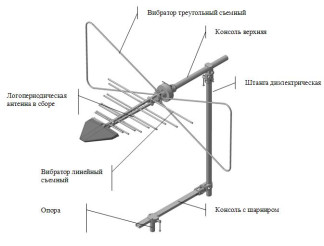

Для крепления антенн П6-11 М может быть использовано крепежное устройство, состоящее из консоли верхней, штанги диэлектрической, консоли с шарниром и опоры. Внешний вид антенны П6-11 М представлен на рисунке 1.

В комплекте с измерительным приемником, селективным микровольтметром, анализатором спектра антенны П6-11 М могут быть использованы для измерений напряженности электрического поля в диапазоне частот от 20 до 3000 МГц. Основная область применения антенн П6-11 М измерение индустриальных радиопомех в соответствии с ГОСТ Р 51319 - 99 и контроль электромагнитной обстановки.

Вибратор треугольный сменный

Вибратор лине] съемный

Консоль верхняя

Опора

(N1

От несанкционированного доступа антенны П6-11М защищены пломбированием. Места пломбировки представлены на рисунке 2.

Технические характеристики

Диапазон рабочих частот антенны, МГц Коэффициент стоячей волны (КСВН), не более

от 20 до 3000.

4;

2.5.

от 3 до 39.

±3.

15.

50.

N.

4;

4.5.

(930 х 1550x730); (950 х760х160).

-    в диапазоне частот от 20 до 500 МГц

-    в диапазоне частот от 500 до 3000 МГц,

Диапазон изменений коэффициента калибровки, дБ (м 1)

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ (м-1)

Подавление уровня сигнала ортогональной поляризации, дБ, не менее Номинальное выходное сопротивление, Ом Тип выходного разъёма Масса, кг, не более

собранной антенны без крепежного устройства антенны без крепежного устройства в укладочной таре Габаритные размеры (длинахширинахвысота), мм, не более

-    собранной антенны без крепежного устройства

-    антенны без крепежного устройства в укладочной таре Рабочие условия применения:

температура окружающего воздуха, °С

-    относительная влажность воздуха при 25 °С, %

-    атмосферное давление, кПа (мм рт. ст.)

от минус 30 до 40;

до 100;

от 60 до 106,7 (от 450 до 800).

Знак утверждения типа

Знак утверждения типа наносится на титульный лист документа «Антенна измерительная комбинированная П6-11М Руководство по эксплуатации УИЕС.464651.501 РЭ» типографским способом и на корпус антенны П6-11М - по технологии предприятия изготовителя.

Комплектность

Комплектность поставки антенн П6-11М приведена в таблице 1.

Таблица 1

Поверка

осуществляется по документу УИЕС.464651.501 МП "Инструкция. Антенны измерительные комбинированные П6-11М. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в мае 2013 года.

Основные средства поверки:

-    рабочий эталон для поверки измерительных антенн РЭИА-1, диапазон частот от 30 до 1000 МГц, диапазон измерения коэффициента калибровки от 0 до 50 дБ, пределы допускаемой погрешности измерения коэффициента калибровки ± 1,0 дБ;

-    рабочий эталон для поверки измерительных антенн РЭИА-2, диапазон частот от 0,3 до 18 ГГц, пределы допускаемой погрешности определения коэффициента калибровки, поверяемых антенн ± 1,0 дБ;

-    приемник измерительный ESPI3, регистрационный номер 26743-09, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения ± 0,7 дБ;

-    анализатор электрических цепей векторный ZVL3, регистрационный номер 37173-08, пределы допускаемой погрешности измерений КСВН ± 5,0 %.

Нормативные и технические документы, устанавливающие требования к антеннам измерительным комбинированным П6-11М

ГОСТ 8.560-94. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.

ГОСТ Р 51319-99 Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.

ГОСТ Р 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

Антенна измерительная комбинированная П6-11 М. Технические условия. УИЕС.464651.501 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
