| Номер в госреестре | 54007-13 |
| Наименование СИ | Штангенциркули с отсчетом по круговой шкале |
| Обозначение типа СИ | MarCal 16 U |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

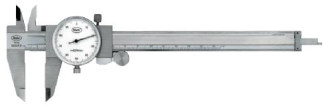

Штангенциркули с отсчетом по круговой шкале MarCal 16 U (далее -штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов, выемок в цехах и лабораториях всех отраслей машиностроительного комплекса.
Штангенциркули состоят из следующих элементов: штанги, рамки, зажимающего элемента, круговой шкалы отсчетного устройства, глубиномера, губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров.
Принцип действия штангенциркулей - механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Мет
| Диапазон измерений, мм | Цена деления круговой шкалы, мм | Пределы допускаемой абсолютной погрешности, мм |
| от 0 до 150 вкл. | 0,01 | ± 0,03 |
| от 0 до 150 вкл. | 0,02 | ± 0,03 |
Отклонение от параллельности плоских измерительных
поверхностей, мкм, не более 40;
Отклонение от параллельности измерительных поверхностей
губок для внутренних измерений, мкм, не более 40;
Диапазон рабочих температур, °С от +10 до +40;
Относительная влажность воздуха, % не более 80.
Знак утверждения типа наносят на титульный лист паспорта штангенциркулей типографским способом и на наружную поверхность футляра методом наклейки.
| Наименование | Количество |
| Штангенциркуль с отсчетом по круговой шкале MarCal 16 U | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 54007-13 «Штангенциркули с отсчетом по круговой шкале MarCal 16 U. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенному в комплект поставки штангенциркулей.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Метод измерений приведен в разделе «Порядок работы» паспорта «Штангенциркуль с отсчетом по круговой шкале MarCal 16 U».
Нормативные и технические документы, устанавливающие требования к штангенциркулям с отсчетом по круговой шкале MarCal 16 U
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Т ехническая документация фирмы Mahr GmbH, Г ермания.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
| Зарегистрировано поверок | 776 |
| Поверителей | 53 |
| Актуальность данных | 17.09.2024 |
