| Номер в госреестре | 54008-13 |
| Наименование СИ | Меры толщины покрытий натурные |
| Обозначение типа СИ | МТП типа МП на МО, МП на НТО, НТП на МО, НТП на НТО |
| Изготовитель | Общество с ограниченной ответственностью "КОНСТАНТА" (ООО "КОНСТАНТА"), г. Санкт-Петербург. |
| Год регистрации | 2013 |
| Срок свидетельства | 23.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры толщины покрытий натурные МТП типа МП на МО, МП на НТО, НТП на МО, НТП на НТО (далее - меры) предназначены для воспроизведения толщины покрытия.

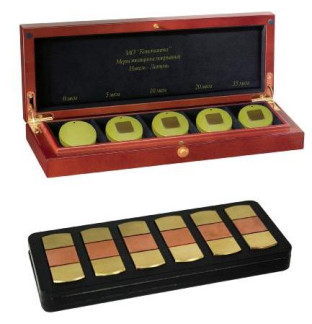

Меры представляют собой основание круглой, прямоугольной или квадратной формы с нанесенным в центре покрытием заданной толщины.
Меры различаются материалами покрытий и оснований:
- МП на МО - магнитное покрытие на магнитном основании;
- МП на НТО - магнитное покрытие на немагнитном токопроводящем основании;
- НТП на МО - немагнитное токопроводящее покрытие на магнитном основании;
- НТП на НТО - немагнитное токопроводящее покрытие на немагнитном токопроводящем основании.
Материалы оснований и покрытий для мер приведены в таблице 1. Таблица 1
| Тип меры | Материал | |
| Покрытие [обозначение] | Основание [обозначение] | |
| МП на МО | Никель [Нм] | Сталь конструкционная [Сталь 20] |
| МП на НТО | Никель [Нм] | Латунь [ЛС59-1] |
| НТП на МО | Хром [Хм.тв] | Сталь конструкционная [Сталь 20] |
| Медь [Мм] | Сталь конструкционная [Сталь 20] | |
| Цинк [Цм хим.хр.бц] | Сталь конструкционная [Сталь 20] | |
| Кадмий [Кд хим.хр.бц] | Сталь конструкционная [Сталь 20] | |
| Олово-Висмут [О-Ви б] | Сталь конструкционная [Сталь 20] | |
| НТП на НТО | Хром [Хб] | Латунь [ЛС59-1], Латунь [Л63], Медь [М0] |
| Медь [Мм] | Латунь [ЛС59-1], Латунь [Л63] | |
| Олово-Висмут [О-Ви м] | Латунь [ЛС59-1], Латунь [Л63], Медь [МО] | |
1. Номинальные значения толщин покрытий мер, допускаемые отклонения толщин покрытий мер от номинальных значений, пределы допускаемых среднеквадратических отклонений (СКО) результатов измерений толщин покрытий мер представлены в таблице 2. Таблица 2
| Тип меры / покрытие | Номинальное значение толщины покрытия меры и допускаемое отклонение толщины покрытия меры от номинального значения, мкм | Предел допускаемого среднеквадратического отклонения (СКО) результатов измерений толщины покрытия меры, мкм |
| МП на МО и МП на НТО / Никель [Нм] | 5±2; 10±3; 20±5; 50±7; 75±10 | 0,4; 0,5; 0,8; 1,0; 1,5 |
| НТП на МО / Хром [Хм.тв] | 5±2; 10±3; 20±5; 50±7; 75±10 | 0,4; 0,5; 0,8; 1,0; 1,5 |
| НТП на НТО / Хром [Хб] | 5±2; 10±3; 20±5; 50±7; 75±10 | 0,4; 0,5; 0,8; 1,0; 1,5 |
| НТП на МО / Цинк [Цм.хим.хр.бц] | 5±2; 10±3; 20±5; 50±7; 75±10 | 0,4; 0,5; 0,8; 1,0; 1,5 |
| НТП на МО / Кадмий [Кд хим.хр.бц] | 5±2; 10±3; 20±5; 50±7; 75±10 | 0,4; 0,5; 0,8; 1,0; 1,5 |
| НТП на МО / Олово-Висмут [О-Ви б] | 5±2; 10±3; 20±5; 50±7; 75±10 | 0,4; 0,5; 0,8; 1,0; 1,5 |
| НТП на НТО / Олово-Висмут [О-Ви м] | 5±2; 10±3; 20±5; 50±7; 75±10 | 0,4; 0,5; 0,8; 1,0; 1,5 |
| НТП на МО / Медь [Мм] | 5±2; 10±3; 20±5; 50±7; 75±10 | 0,4; 0,5; 0,8; 1,0; 1,5 |
| НТП на НТО / Медь [Мм] | 5±2; 10±3; 20±5; 35±7 | 0,4; 0,5; 0,8; 1,1 |
2. Отклонения от плоскостности рабочей поверхности оснований, отклонения от параллельности поверхностей оснований, шероховатости поверхностей оснований, габаритные размеры и массы представлены в таблице 3.
Таблица 3
| Наименование параметра | Значение параметра |
| Отклонение от плоскостности рабочей поверхности основания, мкм, не более | 3 |
| Отклонение от параллельности поверхностей основания, мкм, не более | 5 |
| Шероховатость поверхности основания Ra, мкм, не более | 0,2 |
| Г абаритные размеры, мм, не более | 50х50х10/050х10 |
| Масса, кг, не более | 0,2 |
3. Разнотолщинности покрытий мер в рабочей зоне, шероховатости поверхностей покрытий, габаритные размеры зоны покрытий мер, размеры рабочей зоны мер представлены в таблице 4.
Таблица 4
| Наименование параметра | Значение параметра |
| Разнотолщинность покрытия меры в рабочей зоне, мкм, не более | (0,025^+0,3)* |
| Шероховатость поверхности покрытия меры Ra, мкм, не более | 0,2 |
| Г абаритные размеры зоны покрытия меры, мм, не менее | 13х13 |
| Размер рабочей зоны меры, мм, не менее | 5х5 |
* Тд - измеряемая величина в мкм.
4. Средний срок службы, лет
10.
3000.
5. Наработка на отказ, ч
6. Условия эксплуатации:
о/~'
- диапазон температуры окружающего воздуха, С
- диапазон относительной влажности окружающего воздуха, %
наносится типографским способом на титульный лист паспорта и на футляр.
Комплектность мер представлена в таблице 5.
Таблица 5
| № п/п | Наименование | Количество, шт. |
| 1 | Мера | от 1 |
| 2 | Футляр | 1 |
| 3 | Паспорт | 1 |
| 4 | Методика поверки МП 2512-0006-2013 | 1 |
осуществляется по документу МП 2512-0006-2013 «Меры толщины покрытий натурные МТП типа МП на МО, МП на НТО, НТП на МО, НТП на НТО. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2013 г. Основными средствами поверки являются: прибор для поверки концевых мер длины Микрон-02 (Государственный реестр № 44269-10), профилометр по ГОСТ 19300-86.
Методика измерений приведена в документе «Меры толщины покрытий натурные МТП. Паспорт», 2013 г.
Нормативные и технические документы, устанавливающие требования к мерам толщины покрытий натурным МТП
1. Р 50.2.006-2001 «ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм».
2. ТУ 4276-032-27449627-11 «Меры толщины покрытий натурные МТП типа МП на МО, МП на НТО, НТП на МО, НТП на НТО. Технические условия».
| Зарегистрировано поверок | 334 |
| Поверителей | 14 |
| Актуальность данных | 22.11.2024 |
