Назначение
Пневмоцилиндры измерительные моделей CE1L20-100 и CE1L20-200 (далее -пневмоцилиндры) предназначены для измерений линейных перемещений подвижных узлов в системах непрерывного управления.
Описание
Принцип действия пневмоцилиндров основан на счете магнитных участков шкалы штока пневмоцилиндра с помощью магнитного энкодера. Сигналы с магнитного энкодера поступают на электронный блок, в АЦП которого преобразуются в величину перемещения штока.

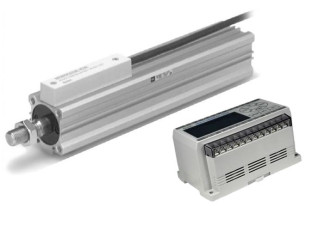

Конструктивно пневмоцилиндры выполнены в виде стального корпуса с размещенным внутри подвижным цилиндрическим стальным штоком, на котором с равным шагом нанесены магнитные и немагнитные участки равной протяженности (далее - магнитная шкала). На стороне корпуса, расположенной над магнитной шкалой, закреплен магнитный энкодер. Магнитный энкодер подключается к электронному блоку CEU5 (далее -электронный блок) с помощью соединительного кабеля. Электронный блок работает от внешнего источника питания.
Для жесткого закрепления на торцах корпуса пневмоцилиндров устанавливаются фланцы с крепежными отверстиями. На свободном конце штока предусмотрена резьба и стопорная гайка для закрепления в рабочем положении.
Электронный блок выполнен в пластмассовом корпусе с электрическими контактами для подключения источника питания и соединительного кабеля пневмоцилиндра.
Электронный блок снабжен жидкокристаллическим дисплеем для отображения величины перемещения штока, информации о модели пневмоцилиндра, единицах измерений.
Технические характеристики
Основные метрологические и технические характеристики пневмоцилиндров представлены в таблице 1.
Таблица 1
Наименование параметра и единицы измерений | Значение параметра |
CE1L20-100 | CE1L20-200 |
Диапазон измерений линейных перемещений (длина хода), мм | 0-100 | 0-200 |
Дискретность отчета, мм | 0,1 |
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм | ±0,2 |
Напряжение питания, В | (10,8-26,4) постоянного тока |
Потребляемый ток, мА | 40 |
Потребляемая мощность, Вт, не более | 1,1 |
Г абаритные размеры (длина, ширина, высота), мм, не более: - пневмоцилиндра - электронного блока | 55x37x180 125x80x64 | 55x37x280 125x80x64 |
Масса, кг, не более: - пневмоцилиндра - электронного блока | 0,72 0,30 | 0 0 О, СО ^ о" |
Средний срок службы, лет | 5 |
Наработка на отказ, ч | 5000 |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 15 до 25;
- относительная влажность окружающего воздуха, % до 80;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
Знак утверждения типа
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на корпус пневмоцилиндров в виде наклейки.
Комплектность
Комплектность пневмоцилиндров представлена в таблице 2. _Таблица 2
№ п/п | Наименование | Количество, шт. |
1 | Пневмоцилиндр измерительный | 1 |
2 | Соединительный кабель | 1 |
3 | Электронный блок CEU5 | 1 |
4 | Упаковочная тара | 1 |
5 | Руководство по эксплуатации | 1 |
6 | Методика поверки | 1 |
Поверка
осуществляется по документу МП 2512-0022-2012 «Пневмоцилиндры измерительные моделей CE1L20-100 и CE1L20-200. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 15 ноября 2012 г.
Основным средством поверки является прибор измерительный двухкоординатный ДИП-1, по ТУ 2-034-450-75.
Сведения о методах измерений
Методика измерений приведена в документе «Пневмоцилиндры измерительные моделей CE1L20-100 и CE1L20-200. Руководство по эксплуатации», 2012 год.
Нормативные и технические документы, устанавливающие требования к пневмоцилиндрам измерительным моделей CE1L20-100 и CE1L20-200
Техническая документация фирмы «SMC Corporation» (Япония).
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
