Система измерительная температурного контроля течи СКТТ, 54011-13

Назначение

Система измерительная температурного контроля течи СКТТ (далее - система) предназначена для измерений температуры воздуха, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Конструктивно система состоит из первичных измерительных преобразователей (I IN), выполненных на основе термопар типа ХА. соединенных с помощью линий связи (интегрированного высокотемпературного кабеля) длиной до 20 м с клеммными шкафами ШК-Т настенного исполнения. Клеммные шкафы. в свою очередь. соединены с помощью термокомпенсационного кабеля с приборным шкафом ШП-Т настенного исполнения. в котором размещены приборы для измерения и регулирования температуры многоканальные «Термодат-25М2». Приборы «Термодат-25М2» по цифровой линии связи RS-485 соединены с вычислительным комплексом системы (ВК СКТТ). представляющим собой промышленную персональную электронновычислительную машину (ПЭВМ). располагающуюся в приборной стойке.

Принцип действия системы основан на преобразовании значений температуры с помощью термоэлектрических ПП в напряжение постоянного тока. передаче его в приборы «Термодат-25 М2» для преобразования в цифровой код и отображения значений температуры. и передаче цифрового кода по линии связи RS-485 в ВК СКТТ для отображения значений температуры и передачи их в систему более высокого уровня.

Функционально система включает в себя измерительные каналы (ИК) температуры воздуха.

По условиям эксплуатации система удовлетворяет требованиям группы 2 ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С. без предъявления требований к механическим воздействиям.

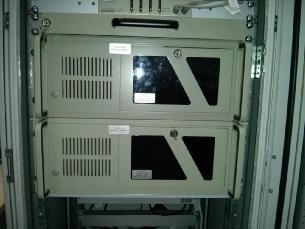

Внешний вид ВК СКТТ. ШК-Т. ШП-Т. ПП с местами наклейки и пломбировки для защиты от несанкционированного доступа приведен на рисунках 1. 2. 3 и 4 соответственно.

ВК СКТТ

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) системы представляет программные продукты:

исполняемый файл j Cj S_Gui.exe;

исполняемый файл STemperatureMLeak.exe.

Программа опроса оборудования jCjS_Gui.exe предназначена для сбора данных с ИК СКТТ с заданной периодичностью, передачи параметров в распределенную базу данных реального времени.

Основная программа STemperatureMLeak.exe предназначена для: отображения первичных данных от ИК;

отображения схемы помещений с размещенными на них ИК, параметрами идентифицированной течи;

отображения текущих данных ИК; отображения данных о течи.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Метрологически значимая часть ПО системы и данные измерений достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

ИК температуры воздуха

Диапазон измерений температуры воздуха, °С ............................................. от 0 до 300.

Пределы допускаемой абсолютной погрешности измерений

температуры, °С.......................................................................................................... ± 6,0.

Количество ИК...............................................................................................................30.

Общие характеристики

Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В..............220 ± 22.

Потребляемая мощность от сети переменного тока, ВА, не более:...........................1000.

Габаритные размеры (ширина х высота х глубина), мм, не более:

ВК СКТТ........................................................................................................................482 х 177x485;

ШК-Т.............................................................................................................................300 х150х120;

ШП-Т.............................................................................................................................600 х800х250.

Масса, кг, не более:

ВК СКТТ,.........................................................................................................................................18;

ШК-Т (3 шт.).....................................................................................................................................9;

ШП-Т...............................................................................................................................................28.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель ВК СКТТ в виде наклеек.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу 1003.004.00.00.00 МП «Инструкция. Система измерительная температурного контроля течи СКТТ. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 29.05.2013 г.

Основные средства поверки:

- компаратор напряжений Р3003 (рег. № 7476-91): диапазон воспроизведения напряжения постоянного тока от минус 10 до 80 мВ, класс точности 0,0005;

Лист № 5 Всего листов 5

-    термостат переливной прецизионный ТПП-1.1 (рег. № 33744-07): нестабильность поддержания температуры ± 0,01 %;

-    образцовая термопара по ГОСТ 8.585-2001;

-    термометр лабораторный ТЛ-1 (рег. № 194-04): диапазон измерений температуры от 0 до 55 °С. цена деления 0.5 °С.

Сведения о методах измерений

Система измерительная температурного контроля течи СКТТ. Руководство по эксплуатации. 1003.004.00.00.00 РЭ.

Нормативные и технические документы, устанавливающие требования к системе измерительной температурного контроля течи СКТТ

ГОСТ Р 8.596-2002. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.338-2002. Преобразователи термоэлектрические. Методика поверки.

Техническая документация изготовителя.

Рекомендации к применению

Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
