Система измерительная контроля течи по влажности СКТВ, 54013-13

Назначение

Система измерительная контроля течи по влажности СКТВ (далее - система) предназначена для измерений относительной влажности и температуры воздуха, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Конструктивно система состоит из термогигрометров, включающих первичный измерительный преобразователь (ПП) и блок индикации, являющийся одновременно вторичными измерительным преобразователем, и вычислительного комплекса системы (ВК СКТВ), выполненных в виде отдельных блоков настольного, настенного и стоечного исполнения, соединенных линиями связи и разнесенных в пространстве.

ПП представляют собой измерительные преобразователи влажности и температуры типа ДВ2ТСМ в составе термогигрометра ИВА-6Б2-К, используемые в двух конструктивных исполнениях:

а)    IIII погружного типа с резьбовым фланцем для использования его в контролируемых помещениях и на оборудовании;

б)    со встраиванием ПП в метеозащитный корпус (ПП МЗК) для использования его на открытом воздухе (на внешней стороне здания).

ПП исполнений а) и б) размещаются в проектных местах измерения влажности и соединяются с блоками индикации термогигрометров ИВА-6Б2-К по индивидуальным цифровым линиям связи.

Блоки индикации термогигрометров ИВА-6Б2-К конструктивно размещаются в шкафу приборном ШП-В и в шкафу СКВ-Э блока СКВ, крепящихся на стену. Блоки индикации термогигрометров ИВА-6Б2-К по цифровой линии связи RS-485 соединены с ВК СКТВ, представляющим собой промышленную персональную электронно-вычислительную машину (ПЭВМ), располагающуюся в приборной стойке.

Принцип действия системы основан на преобразовании значений относительной влажности и температуры воздуха с помощью ПП в цифровой код, передаче его в блоки индикации термогигрометров ИВА-6Б2-К для отображения, и передаче цифрового кода по линии связи RS-485 в ВК СКТВ для отображения значений относительной влажности и температуры, и передачи их в систему более высокого уровня.

Функционально система включает в себя измерительные каналы (ИК):

ИК относительной влажности воздуха;

ИК температуры воздуха.

По условиям эксплуатации система удовлетворяет требованиям группы 2 ГОСТ 2226194 с диапазоном рабочих температур от 10 до 30 °С, без предъявления требований к механическим воздействиям.

Внешний вид ВК СКТВ, ШП-В, СКВ, IIII МЗК, IIII погружного типа с местами наклейки/пломбировки/замками для защиты от несанкционированного доступа приведен на рисунках 1, 2, 3, 4 и 5 соответственно.

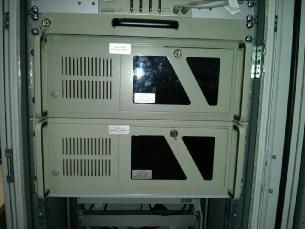

Приборная стойка

ВК СКТВ

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) системы представляет программные продукты:

исполняемый файл jCjS_Gui.exe; исполняемый файл SMoistureMLeak.exe.

Программа опроса оборудования jCjS_Gui.exe предназначена для сбора данных с ИК СКТВ с заданной периодичностью, передачи параметров в распределенную базу данных реального времени, управления работой СКВ.

Основная программа SMoistureMLeak.exe предназначена для: отображения первичных данных от ИК; отображения текущих данных ИК; отображения данных о течи.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Метрологически значимая часть ПО системы и данные измерений достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

ИК температуры воздуха

Диапазон измерений температуры воздуха, °С.................................. от минус 40 до 60.

Пределы допускаемой абсолютной погрешности измерений

температуры, °С......................................................................................................................... ± 1,

Количество ИК...................................................................................................................1.

Диапазон измерений температуры воздуха, °С............................................... от 0 до 60.

Пределы допускаемой абсолютной погрешности измерений

температуры, °С......................................................................................................................... ± 1,

Количество ИК.................................................................................................................. 3.

ИК относительной влажности воздуха

Диапазон измерений относительной влажности воздуха, %.............................. от 0 до 98.

Пределы допускаемой абсолютной погрешности измерений

относительной влажности воздуха, %.....................................................................................± 3,0.

Количество ИК....................................................................................................................1.

Диапазон измерений относительной влажности воздуха, %.............................. от 0 до 75.

Пределы допускаемой абсолютной погрешности измерений

относительной влажности воздуха, %.....................................................................................± 3,0.

Количество ИК....................................................................................................................3.

Общие характеристики

Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В..............220 ± 22.

Потребляемая мощность от сети переменного тока, ВА, не более:...........................1000.

Габаритные размеры (ширина х высота х глубина), мм, не более:

ВК СКТВ.......................................................................................................................482 х 177x485;

ШП-В ............................................................................................................................500 х500х250;

СКВ..............................................................................................................................1500 х600х200;

ПП МЗК.........................................................................................................................120 х300х150;

ПП погружного типа.........................................................................................................36 х120х36.

Масса, кг, не более:

ВК СКТВ.........................................................................................................................................18;

ШП-В ..............................................................................................................................................15;

СКВ (СКВ-Г/СКВ-Э).......................................................................................................... 50 (28/22);

ПП МЗК .........................................................................................................................................1,5;

ПП погружного типа......................................................................................................................0,3.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель ВК СКТВ в виде наклеек.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу 1003.003.00.00.00 МП «Инструкция. Система измерительная контроля течи по влажности СКТВ. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 29.05.2013 г.

Основные средства поверки:

-    эталонный динамический генератор влажного газа «Родник-2» (рег. № 6321-77): диапазон воспроизведения относительной влажности воздуха от 0 до 100 %, пределы допускаемой основной абсолютной погрешности воспроизведения относительной влажности воздуха (создания паровой газовой смеси) ± 0,5 %;

-    термостат переливной прецизионный ТПП-1.1 (рег. № 33744-07): нестабильность поддержания температуры ± 0,01 %;

-    термостат переливной прецизионный ТПП-1.3 (рег. № 33744-07): нестабильность поддержания температуры ± 0,01 %;

-    термопреобразователь сопротивления платиновый эталонный ПТСВ 2-ого разряда, (рег. № 23040-07): диапазон измерений температуры от минус 60 до 100 °С, доверительные границы приведенной к диапазону измерений погрешности измерений температуры ± 0,02 %;

-    измеритель температуры прецизионный МИТ 2.05 (рег. № 29933-05): пределы допускаемой основной абсолютной погрешности измерений температуры ± (0,004+10-5|t|)°C, где t -значение измеряемой температуры, °С.

Сведения о методах измерений

Система измерительная контроля течи по влажности СКТВ. Руководство по эксплуатации. 1003.003.00.00.00 РЭ

Нормативные и технические документы, устанавливающие требования к системе измерительной контроля течи по влажности СКТВ

ГОСТ Р 8.596-2002. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

Техническая документация изготовителя.

Рекомендации к применению

Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
