Назначение
Дозаторы весовые непрерывного действия шнековые W-D-RFS (далее — дозаторы), предназначены для непрерывного дозирования мелкодисперсных сыпучих материалов и смесей.
Описание
Конструктивно дозаторы состоят из грузоприемного устройства (далее — ГПУ) и блока управления.
ГПУ представляет собой трубу, в которую вмонтирован шнек, опирающуюся на один или два весоизмерительных тензорезисторных датчика (далее — датчик). Вращение шнека обеспечивается мотор-редуктором, оснащенным датчиком числа оборотов в единицу времени (далее — датчик оборотов).
Блок управления включает в себя весоизмерительный прибор DWC-5C, частотный преобразователь, устройства коммутации и управления.

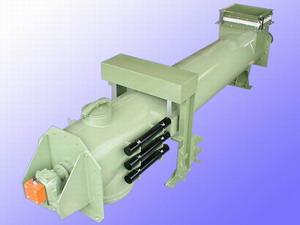

Общий вид дозаторов приведен на рисунке 1.
Принцип действия дозаторов заключается в следующем: при движении дозируемого продукта по трубе весоизмерительный тензорезисторный датчик формирует электрический сигнал, пропорциональный погонной нагрузке. Датчиком оборотов формируется электрический сигнал, пропорциональный скорости движения продукта по трубе. Эти электрические сигналы поступают в весоизмерительный прибор, в котором происходит преобразование сигналов в цифровой вид с последующей математической обработкой и вычислением линейной плотности, текущей производительности, прошедшей суммарной массы дозируемого продукта. Поддержание заданного значения производительности при дозировании достигается автоматическим (без вмешательства оператора) регулированием скорости вращения шнека в зависимости от значения текущей производительности.
В дозаторах используются датчики весоизмерительные тензорезисторные Z6 (Госреестр № 15400-07) и датчики весоизмерительные тензорезисторные HLC (Госреестр № 21177-07).
Обозначение модификаций дозаторов имеет следующий вид:
W-D-RFS -[1], где
[1] — Диаметр шнека, мм: 160, 220, 320, 420, 500 или 630.
В зависимости от характеристик технологической линии, для использования в которой предназначен дозатор, ГПУ оснащается формирующей воронкой, регулируемым шибером-задвижкой, отсекающей заслонкой, ленточным, вибрационным или шнековым питателем.
Знак поверки в виде наклейки наносится на лицевую панель весоизмерительного прибора.
Пломбировке от несанкционированного доступа подвергается переключатель режимов работы (настройки) дозатора после настройки, поверки и ввода в эксплуатацию дозатора. Схема пломбировки приведена на рисунке 2.
Переключатель режимов работы (настройки)
Опломбированный кожух, защищающий переключатель режимов работы (настройки)
Программное обеспечение
Программное обеспечение (ПО) дозаторов является встроенным, используется в стационарной (закрепленной) аппаратной части весоизмерительного прибора.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации используется пломбируемый переключатель, расположенный на печатной плате прибора.
Идентификационные данные ПО (номер версии ПО) отображаются при включении прибора (Таблица 1).Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010. Идентификационные данные ПО указаны в таблице 1
Таблица 1— Идентификационные данные ПО (микропрограммы)
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
- | - | С3.4х1) | - | - |
Примечание: 1) «х» принимает значения от 1 до 9, относится к части ПО, не оказывающей влияние на метрологические характеристики дозаторов |
Технические характеристики
Таблица 2 — Основные метрологические характеристики
Наибольший предел производительности (НИИ), т/ч | 1,0; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0; 63,0; 80,0; 100,0; 150,0; 200,0; 250,0 |
Наименьший предел производительности (НмПП=0,1НПП), т/ч | 0,10; 0,25; 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0; 15,0; 20,0; 25,0 |
Наименьшее значение дозы продукта, при котором устанавливаются требования к погрешности (НмЗД), т | НмЗД = 0,02НПП1ч |
Пределы допускаемой относительной погрешности (%) измерений массы дозы, не меньшей НмЗД в рабочих условиях применения. | ±2,5; ±3,0; ± 4,0; ±5,0; ±6,0 |
Примечание — значения пределов допускаемой погрешности для конкретного образца дозатора определяется при первичной поверке (вводе в эксплуатацию) с учетом свойств материала, подлежащего дозированию. Вид дозируемого материала указывается на маркировочной табличке дозатора. |
Наименование параметра | Значение |
Диаметр шнека, мм | 160 220 | 320 420 | 500 630 |
Расстояние между осями симметрии окна загрузки и окна выгрузки, мм | 1500-4000 | 2000 -7000 |
Габаритные размеры ГПУ, мм, не более Длина Ширина / Высота | 2200-4700 1000 | 3000-8000 1500 | 3000-8000 2000 |
Масса, кг, не более | 800 | 2000 | 3000 |
Условия эксплуатации:
Температура окружающего воздуха, °С:
- для ГПУ............................................................................................. от минус 30 до плюс 40
- для блока управления....................................................................... от минус 10 до плюс 40
Относительная влажность при 35°С, не более, %.........................................................................90
Атмосферное давление, кПа............................................................................................. от 87 до 106
Параметры электрического питания от трехфазной сети переменного тока:
- фазное напряжение, В..............................................................................................220±10%
- частота, Гц ...................................................................................................................50±2%
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку дозаторов заводским способом.
Комплектность
1) Дозатор в сборе.............................................................................................................1 шт.
2) Документ «Дозаторы весовые непрерывного действия шнековые W-D-RFS. Руководство по установке и обслуживанию».............................................................................1 экз.
3) Документ «Дозатор весовой непрерывного действия шнековый W-D-RFS. Руководство по эксплуатации»....................................................................................................1 экз.
4) Документ «ГСИ. Дозаторы автоматические весовые непрерывного действия шнековые W-D-RFS. Методика поверки»..................................................................................1 экз.
Поверка
осуществляется по документу МП 54019-13 «ГСИ. Дозаторы весовые непрерывного действия шнековые W-D-RFS. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2012 г.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Указания по программному обеспечению» документа «Дозатор весовой непрерывного действия шнековый W-D-RFS. Руководство по эксплуатации».
Основные средства поверки:
- весы неавтоматического действия по ГОСТ Р 53228-2008 (весы для статического взвешивания) с пределами допускаемой погрешности не менее чем в 3 раза меньше пределов допускаемой погрешности дозаторов.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Управление» документа «Дозаторы весовые непрерывного действия шнековые W-D-RFS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дозаторам весовым непрерывного действия шнековым W-D-RFS
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
2. Техническая документация фирмы «KUKLA Waagenfabrik GmbH & Co KG».
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
Заявитель
Компания «PROMTECH technical consulting GmbH»
Юридический адрес: ErdbergstraPe 52-60/3/Top 11, 1030 Vienna, Австрия Фактический адрес: ErdbergstraPe 52-60/3/Top 11, 1030 Vienna, Австрия Тел.: +43 1 8900 287-0, факс: +43 1 8900 287-82 www.promtechgroup.com; e-mail: moscow@promtechgroup.com
