Генераторы влажного газа ТКА-ГВЛ-01, мод. ТКА-ГВЛ-01-1, ТКА-ГВЛ-01-2, 54028-13

Назначение

Генераторы влажного газа «ТКА-ГВЛ-01» модификаций «ТКА-ГВЛ-01-1», «ТКА-ГВЛ-01-2» предназначены для создания паровоздушного потока с определенной относительной влажностью при калибровке, градуировке и поверке приборов измерения относительной влажности.

Описание

В генераторах влажного газа «ТКА-ГВЛ-01» модификаций «ТКА-ГВЛ-01-1», «ТКА-ГВЛ-01-2»для генерации паровоздушного потока с определенной относительной влажностью используется метод смешения потоков сухого и влажного воздуха.

Задание требуемой относительной влажности в выходной смесительной камере осуществляется путем регулирования каждого из потоков с помощью подачи соответствующих напряжений питания на компрессоры.

Полученное значение относительной влажности измеряется непосредственно в выходной смесительной камере, предназначенной для гомогенизации производимой паровоздушной смеси, встроенным гигрометром.

Микропроцессорная система предназначена для управления режимами работы генератора и измерения параметров создаваемой паровоздушной смеси, включая узел термостатитро-вания.

В соответствии с ГОСТ 8.547-09, генератор модификации «ТКА-ГВЛ-01-1» является рабочим эталоном 1-го разряда, генератор модификации «ТКА-ГВЛ-01-2» рабочим эталоном 2-го разряда. Для достижения этого состав генератора «ТКА-ГВЛ-01-1» доукомплектован высокоточным гигрометром Rotronic модификации HygroPalm.

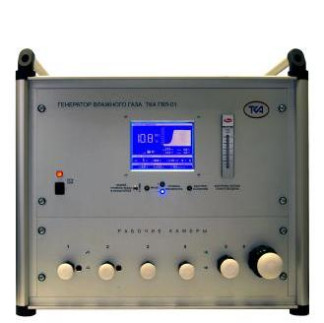

Внешний вид генераторов влажного газа приведен на рисунке 1.

ГРНР№ПР ППАИ1 ИГЛ ГАЛЛ ТИА JT1IHI1

(3

Программное обеспечение

Генераторы влажного газа «ТКА-ГВЛ-01» модификаций «ТКА-ГВЛ-01-1», «ТКА-ГВЛ-01-2» имеют программное обеспечение:

1)    встроенное (программа «RH Gen 01», записанная в ППЗУ микроконтроллера генератора);

2)    автономное - программа «ТКА RH Генератор» для установки на персональный компьютер под управлением операционной системы Microsoft Windows.

Встроенное программное обеспечение разработано изготовителем прибора для решения задач создания и поддержания паровоздушного потока с определенной относительной влажностью. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций отображения на индикаторе прибора результатов измерений влажности, а также их подготовки к считыванию внешним персональным компьютером.

Автономное программное обеспечение «ТКА RH Генератор» используется для решения следующих задач:

-    отображения информации на дисплее персонального компьютера, а также сохраненных в постоянном запоминающем устройстве данных генератора;

-    просмотра сигналов датчиков и прочих диагностических параметров.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик генераторов. Уровень защиты встроенного программного обеспечения сигнализаторов от преднамеренных или непреднамеренных изменений "С" по МИ 3286-2010.

Технические характеристики

Таблица 2 - Основные метрологические и технические характеристики генераторов влажного

газа «ТКА-ГВЛ-01».

Знак утверждения типа

Знак утверждения типа наносится типографическим способом на титульный лист руководства по эксплуатации прибора и на прибор в виде наклейки.

Комплектность

Комплект поставки генераторов влажного газа «ТКА-ГВЛ-01» определяется заказом и отражается в спецификации.

Основной комплект включает:

Поверка

осуществляется по документу МП-242-1521-2013 «Генераторы влажного газа «ТКА-ГВЛ-01» модификаций «ТКА-ГВЛ-01-1», «ТКА-ГВЛ-01-2». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25.03.2013 г.

Основные средства поверки:

-    генераторы влажного газа ГВГ, номер Госреестра 42811-09, пределы допускаемой абсолютной погрешности воспроизведения относительной влажности ± 1,0 %;

-    эталонные генераторы влажности "Родник-2", диапазон воспроизведения относительной влажности 1 ... 99 %, абсолютная погрешность ± 0,5 %. Комплекс гигрометрической аппаратуры, входящий в состав Государственного вторичного эталона единиц влажности ГВЭТ151-1-10;

-    гигрометры Rotronic модификации HygroPalm, номер Госреестра 26379-10, пределы допускаемой абсолютной погрешности измерения относительной влажности ± 1 %.

Нормативные и технические документы, устанавливающие требования к Генераторам влажного газа «ТКА-ГВЛ-01» модификаций «ТКА-ГВЛ-01-1», «ТКА-ГВЛ-01-2»

1    ГОСТ 8.547-09 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.

2    ТУ ЮСУК.16796024.001-13 Генераторы влажного газа «ТКА-ГВЛ-01» модификаций «ТКА-ГВЛ-01-1», «ТКА-ГВЛ-01-2». Технические условия.

Рекомендации к применению

оказание услуг в области обеспечения единства измерений.
