Анализаторы растворенных газов в трансформаторном масле Transport X, 54030-13

Назначение

Анализаторы растворенных газов в трансформаторном масле Transport X (далее - анализаторы) предназначены для экспресс-диагностики типа развивающихся дефектов в высоковольтном маслонаполненном электрооборудовании путем измерений объемной доли газов

- продуктов разложения трансформаторного масла (Н2, СН4, С2Н6, С2Н4, С2Н2, СО, СО2), извлеченных в газовую фазу методом динамического равновесия.

Описание

Анализатор растворенных газов в трансформаторном масле Transport X является переносным прибором, в корпусе которого установлены узел отбора пробы с магнитной мешалкой, измерительные ячейки с фотоакустическим (ИК) и термохимическим датчиками, встроенный персональный компьютер с установленным программным обеспечением, монитор с сенсорным экраном, встроенный термопринтер, USB-порт для связи с внешним компьютером. В комплект входит также емкость для извлечения растворенных газов из проб масла, шприц для отбора проб масла и соединительные пластиковые трубки.

Принцип действия анализатора основан на том, что растворенные газы извлекаются из масла методом динамического равновесия в герметично замкнутом объеме, включающем в себя стеклянную емкость, газовые коммуникации и измерительную ячейку. После установления равновесия проводятся измерения содержания компонентов в равновесной газовой фазе.

Содержание СН4, С2Н6, С2Н4, С2Н2, СО, СО2 определяют методом фотоакустической инфракрасной спектроскопии. Принцип измерений основан на регистрации звуковых колебаний при поглощении пробой импульсов ИК-излучения. Получаемый спектр зависимости интенсивности звуковых колебаний от длины волны излучения фиксируют с помощью встроенного микрофона и затем обрабатывают численными методами с помощью ПО. Содержание Н2 определяют с помощью полупроводникового датчика на основе зависимости проводимости от содержания водорода.

Результаты измерений объемной доли газов в равновесной газовой фазе могут быть представлены в пересчете на объемную долю растворенных газов в пробе трансформаторного масла (без оценивания погрешности) с последующей интерпретацией типа развивающегося дефекта в высоковольтном маслонаполненном электрооборудовании (трансформаторах, выключателях и т.п.).

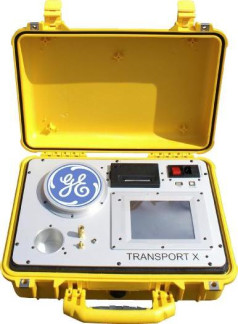

Фотография внешнего вида анализатора растворенных газов в трансформаторном масле представлена на рис.1.

По требованию заказчика с целью предотвращения несанкционированного вмешательства в работу анализатора, его корпус может быть опломбирован с помощью специальных наклеек. Схема пломбировки корпуса прибора приведена на рисунке 2 (отмечены места пломбировки в районе петель верхней крышки прибора).

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Встроенное программное обеспечение не имеет средств программирования или изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.

Уровень защиты "А" по МИ 3286-2010 (не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных и непреднамеренных изменений).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазоны измерений, пределы допускаемой приведенной и относительной погрешности измерений объемной доли компонентов в равновесной газовой фазе, извлеченных из пробы масла методом динамического равновесия анализаторов Transport X представлены в таблице 2.

Таблица 2

Время выхода на режим, мин, не более Длительность цикла измерений, мин, не более Потребляемая мощность, Вт, не более Масса, кг, не более Габаритные размеры, мм, не более

15

25

40

11,0

440x340x220

Условия эксплуатации

-    температура окружающего воздуха, оС

от 5 до 40; от 76 до 104;

до 95; 115/230; 50/60.

-    атмосферное давление, кПа

-    относительная влажность, %

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

Знак утверждения типа

наносится на анализатор в виде наклейки на верхнюю панель анализатора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Анализатор растворенных газов в трансформаторном масле Transport X - 1 шт.

50-мл шприц из матового стекла - 1 шт.;

Трехходовой пластмассовый запорный кран (для шприца) - 1 шт.;

Узел крышки емкости - 1 шт.;

Стержень для извлечения магнитной мешалки - 1 шт.;

Быстросъемный клапан (для ввода пробы масла) - 1 шт.;

Мешалки, покрытые тефлоном - 2 шт.;

Сменные тефлоновые фильтры - 12 шт.;

Шнур электропитания 115/230 В - 1 шт.;

Емкость для проб - 3 шт.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 54030-13 «Инструкция. Анализаторы растворенных газов в трансформаторном масле Transport X. Методика поверки» разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 8 апреля 2013 г. и входящему в комплект поставки.

Основные средства поверки:

-    ГСО состава газовых смесей №№ 9691-2010, 4266-88, 3750-87, 9739-2011, 3792-87, 9124-2008;

-    генератор газовых смесей ГГС-03-03 ЩДЕК.418313.001 ТУ по ГОСТ 8.578-2008;

-    ПНГ воздух марки А по ТУ 6-21-5-82.

Сведения о методах измерений

методика измерений приведена в документе «Анализаторы растворенных газов в трансформаторном масле Transport X. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к анализаторам растворенных газов в трансформаторном масле Transport X

ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

Техническая документация фирмы-изготовителя, "Kelman Ltd.", Великобритания.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
