Расходомеры-счетчики электромагнитные SITRANS FM Transmag 2, 54035-13

Назначение

Расходомеры-счётчики электромагнитные SITRANS FM Transmag 2 (далее -расходомеры) предназначены для измерения объемного расхода и объема электропроводящих жидкостей в напорных трубопроводах.

Описание

Принцип действия электромагнитного расходомера основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, величина которого пропорциональна скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а электроды на его внутренней поверхности воспринимают разность потенциалов, возникающую при движении проводника в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра измерительного участка трубопровода.

Электромагнитные расходомеры состоят из первичного преобразователя 911Е и электронного блока Transmag 2, соединенных между собой кабелем.

Для преобразования измерительной информации и управления процессом измерений в состав расходомера входит электронный блок, к которому подключаются первичный преобразователь и дополнительное оборудование.

Электронный блок имеет встроенный жидкокристаллический дисплей. На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в графическом и цифровом виде:

-    средняя скорость;

-    общий расход;

-    текущий расход;

-    дата, время.

Электронный блок обеспечивает питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов в выходные сигналы 4-20мА, частотно/импульсный, релейный сигнал и обеспечивают кодовый выход - HART - протокол, Profibus-PA.

В память электронного блока заносятся установочные параметры. Расходомер формирует сигнал сбоя в случае, если электроды не покрыты жидкостью.

Длины прямых участков приведены на рисунке 1

Г-4

&

♦

r

ЕЗ

-I    i-

■ I    i

i    i

i    i

min.5xDj lf7iin.3xDj

=t

рисунок 1

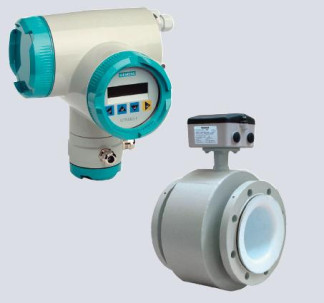

Внешний вид расходомеров приведен на рисунке 2.

В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены цифровые пароли доступа и места пломбирования, указанные на рисунке 3.

Рисунок 4

Основные функции частей программного обеспечения:

1)    Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;

2)    Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;

3)    Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;

4)    Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;

5)    Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;

6)    Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;

7)    Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.

Идентификационные данные ПО приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.

Таблица 1.

Технические характеристики

Диапазон скорости потока, м/с

Пределы допускаемой относительной погрешности при измерении расхода и объема, % при скорости потока (0,25 < v < 12) м/с при скорости потока (0,1 < v < 0,25) м/с где v - скорость потока, м/с Диаметры условного прохода, мм Температура измеряемой среды, °С Температура окружающего среды, °С Максимальное давление среды, МПа Минимальная электропроводность среды, мкСм/см Выходные сигналы:

-    аналоговый, мА

с протоколом HART

-    частотный, кГц

-    Profibus-PA Напряжение питания, В

-    переменного тока

-    постоянного тока Потребляемая мощность, В-А

(в зависимости от исполнения и Ду)

Строительная длина первичного преобразователя, мм (в зависимости от исполнения и Ду)

от 0,1 до12;

± (0,5 + 0,12/v) ± 0,25/v;

от 15 до 1000; от 0 до 130; от минус 20 до плюс 50;

4,0;

1;

от 0 до 20 от 4 до 2; 10,0;

от 85 до 264 от 10 до 28; от 120 до 630;

Масса, в кг:

первичного преобразователя    от 5 до 620 (в зависимости от исполнения и Ду)

электронного блока    3,4;

Средний срок службы, лет    12;

Средняя наработка на отказ, ч    58000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации и на фирменную табличку прибора.

Комплектность

Поверка

осуществляется по документу МП 2550-0200-2012 «Расходомеры-счётчики электромагнитные SITRANS FM Transmag 2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20.12. 2012 г.

Основное поверочное оборудование:

Установка расходомерная с характеристиками не хуже: наибольший расход жидкости

0,5Q max, относительная погрешность ± 0,3 %.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к Расходомерам-счётчикам электромагнитным SITRANS FM Transmag 2

техническая документация фирмы «SIEMENS»

Рекомендации к применению

осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
