pH-метры AMI pH-Redox, 54043-13

Назначение

рН-метры AMI pH-Redox предназначены для измерений активности ионов водорода (рН) в высокоочищенной воде, паре и конденсате.

Описание

Принцип действия рН-метров основан на измерении электродвижущей силы (ЭДС), возникающей в результате разности потенциалов на измерительном электроде и электроде сравнения. При измерении рН устанавливается зависимость электродвижущей силы (ЭДС) электродной системы, образованной погруженными в исследуемый водный раствор измерительным электродом рН и электродом сравнения, от активности ионов водорода (рН) водного раствора. Значения рН преобразуются в унифицированный выходной сигнал постоянного тока.

В приборе предусмотрена температурная компенсация значений рН, в соответствии с уравнением Нернста значения рН выводятся на дисплей после корректировки по измеряемой температуре образца.

Приборы выпускаются в исполнении для настенного монтажа и крепятся на панели из нержавеющей стали. Конструктивно рН-метры состоят из первичного преобразователя, представляющего собой либо комбинированный электрод с гелевым (Swansensor ST/AY) или жидким электролитом (Swansensor Sl), либо отдельные электроды с жидким электролитом (Swansensor FL), вторичного преобразователя с прочным алюминиевым корпусом, 4-хклавишной клавиатурой, большим жидкокристаллическим дисплеем с подсветкой, на котором отображаются измеряемая величина, температура образца, скорость потока и параметры, передающие состояние процесса, проточной ячейки, изготовленной из нержавеющей стали, с быстросъёмным сосудом, игольчатым клапаном, цифровым измерителем расхода образцов и датчиком температуры.

Приборы имеют два выходных токовых сигнала (0/4-20 мА), 2 релейных выхода, программируемые для 1 или 2 дозирующих насосов, электромагнитных клапанов или для одного приводного клапана, 1 реле сигнализации. В приборах имеется меню пользователя с простым программированием всех параметров с клавиатуры, состоящее из пяти подменю "Сообщения", "Диагностика", "Техническое обслуживание", "Работа", "Монтаж". Отдельные подменю защищены специальным паролем. В приборах предусмотрена возможность сохранения 1500 записей данных в журнале, все данные сохраняются в энергонезависимой памяти. Для передачи данных на компьютер может использоваться интерфейс RS232 или интерфейс RS485.

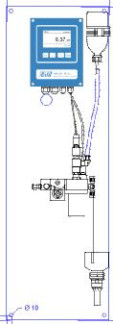

Рис. 1 Внешний вид рН-метра AMI pH-Redox

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Влияние встроенного программного обеспечения рН-метров учтено при нормировании метрологических характеристик. Приборы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства. Уровень защиты "А" по МИ 3286-2010: не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.

Технические характеристики

Таблица 2

Условия эксплуатации:

-    температура окружающего воздуха, оС    от 0 до 50

-    относительная влажность, %    от 10 до 90 (без конденсации)

Знак утверждения типа

Знак утверждения типа наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность

рН-метр AMI pH-Redox - 1 шт.

Руководство по эксплуатации - 1 экз.

Поверка

осуществляется по документу Р 50.2.036-2004 «ГСИ. рН-метры и иономеры. Методика поверки».

Основные средства поверки:

буферные растворы - рабочие эталоны рН 2-го разряда по ГОСТ 8.120-99 (готовят из стандарт-титров по ТУ 2642-001-42218836-96),

термометр ртутный стеклянный лабораторный типа ТЛ-4, класс 1 по ТУ 252021.003-88,

водяной термостат с диапазоном регулирования температуры от 0С до 100С, допускаемая погрешность установления температуры контролируемой среды - в пределах ± 0,2°С.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к рН-метрам AMI pH-Redox:

ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений pH. Техническая документация фирмы-изготовителя.
