Машины универсальные испытательные Z330, 54045-13

Назначение

Машины универсальные испытательные Z330 предназначены для измерений силы и деформации при испытаниях на растяжение, сжатие и изгиб.

Описание

Принцип действия машин универсальных испытательных Z330 основан на измерении величины силы и деформации испытываемого образца при растяжении, сжатии или изгибе.

Машины универсальные испытательные Z330 состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы, скорость перемещения подвижной траверсы задается электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значения величины силы и перемещения отображаются на дисплее персонального компьютера.

Электронный блок предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи значений величины силы и деформации на внешние устройства.

Машины универсальные испытательные Z330 могут быть укомплектованы датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки на образце- с автоматической или ручной установкой щупов датчика на образец, а по принципу измерения могут быть индуктивными с аналоговым и цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными.

Машины универсальные испытательные Z330 могут быть укомплектованы механическими или гидравлическими захватами. Гидравлические захваты приводятся в действие с помощью отдельно стоящей гидростанции.

Машины универсальные испытательные Z330 выпускаются в двух модификациях-Z330E и Z330RED, отличающихся габаритными размерами и массой. Модификация Z330RED имеет одну зону испытаний, модификация Z330E может иметь как одну, так и две зоны испытаний.

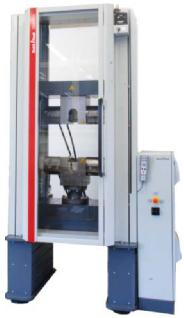

Фотография общего вида машин универсальных испытательных Z330

Опломбирование измерительных узлов машин универсальных испытательных Z330 производится посредством нанесения защитной наклейки.

Программное обеспечение

Программное обеспечение разработано специально для машин универсальных испытательных Z330 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

**-Указанные характеристики относятся к базовым моделям и могут быть изменены по требованию Заказчика.

Знак утверждения типа

наносится на боковую поверхность корпуса машины универсальной испытательной Z330 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Наименование

Количество, шт 1

1

1

1

1

1

По заказу По заказу

Машина универсальная испытательная Z330

Персональный компьютер типа IBM/PC

Комплект кабелей соединительных Программное обеспечение Руководство по эксплуатации Методика поверки

Датчики продольной и поперечной деформации

Захваты и зажимы

Примечание

Поставляется дополнительно по заказу

Поставляются дополнительно по заказу

Поставляются дополнительно по заказу

Поверка

осуществляется по документу МП АПМ 03-13 «Машины универсальные испытательные Z330.

Методика поверки» утверждённому ГЦИ СИ ООО «Автопрогресс-М» в мае 2013 г.

Перечень основного оборудования необходимого для поверки:

-    Динамометры серии KTN фирмы «Zwick/Roell Tochtergesellschaft GTM GmbH» с пределами допускаемой относительной погрешности не более ±0,1 %. Номер в Госреестре № 45218-10

Измерители длины цифровые фирмы «HEIDENHAIN», номер в Госреестре № 51172-12:

-    MT 1281, с относительной погрешностью ±0,3 % (диапазон 0,3...12 мм), с абсолютной погрешностью ±1 мкм (диапазон 0. 0.3 мм);

-    MT 60К, с относительной погрешностью ±0,3 % (диапазон 0,3.60 мм), с абсолютной погрешностью ±1мкм (диапазон 0. 0.3 мм);

-    СТ 6002, с относительной погрешностью ±0,15 % (диапазон 0,3.60 мм), с абсолютной погрешностью ±0,5мкм (диапазон 0. 0.3 мм).

-    Секундомер механический по ТУ 25-1819.0021-90, диапазон (0-60)с, (0-60)мин., с ценой деления 0,2с, с погрешностью не более ±0,2 %.

Сведения о методах измерений

Методика измерений приведена в документе: «Машины универсальные испытательные Z330. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к машинам универсальным испытательным Z330

1.    ГОСТ 28840-90 «Машина для испытаний материалов на растяжение, сжатие и изгиб. Общие технические условия»;

2.    Техническая документация «Zwick GmbH & Co. KG», Германия.

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений.
