Машина универсальная испытательная UTS500, 54046-13

Назначение

Машина универсальная испытательная UTS500 предназначена для измерений силы и деформации при испытаниях на растяжение, сжатие и изгиб.

Описание

Принцип действия машины универсальной испытательной UTS500 основан на измерении величины силы и деформации испытываемого образца при растяжении, сжатии или изгибе.

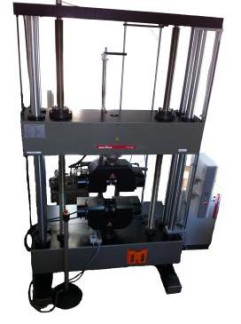

Машина универсальная испытательная UTS500 состоит из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы, скорость перемещения подвижной траверсы задается электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значения величины силы и перемещения отображаются на дисплее персонального компьютера.

Машина универсальная испытательная UTS500 укомплектована цифровым датчиком продольной деформации, который непосредственно связан с испытываемым образцом.

Электронный блок предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи значений величины силы и деформации на внешние устройства.

Опломбирование измерительных узлов машины универсальной испытательной UTS500 производится посредством нанесения защитной наклейки.

Программное обеспечение

Программное обеспечение разработано специально для машины универсальной испытательной UTS500 и служит для управления её функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

нанесен на раму машины универсальной испытательной UTS500 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Наименование    Количество, шт

Машина универсальная испытательная UTS500    1

Персональный компьютер типа IBM/PC    1

Комплект кабелей соединительных    1

Программное обеспечение    1

Руководство по эксплуатации    1

Методика поверки    1

Датчик продольной деформации    1

Щупы датчика продольной деформации    2 пары

Поверка

осуществляется по документу МП АПМ 09-13 «Машина универсальная испытательная UTS500. Методика поверки» утверждённому ГЦИ СИ ООО «Автопрогресс-М» в апреле 2013 г.

Перечень основного оборудования необходимого для поверки:

-    Динамометры серии KTN фирмы «Zwick/Roell T ochtergesellschaft GTM GmbH» с пределами допускаемой относительной погрешности не более ±0,1 %. Номер в Госреестре № 45218-10

Измерители длины цифровые фирмы «HEIDENHAIN», номер в госреестре № 51172-12:

-    MT 60К, с относительной погрешностью ±0,3 % (диапазон 0,3.60 мм), с абсолютной погрешностью ±1мкм (диапазон 0. 0.3 мм);

-    СТ 6002, с относительной погрешностью ±0,15 % (диапазон 0,3.60 мм), с абсолютной погрешностью ±0,5мкм (диапазон 0. 0.3 мм).

-    Секундомер механический по ТУ 25-1819.0021-90, диапазон (0-60)с, (0-60)мин., с ценой деления 0,2с, с погрешностью не более ±0,2 %.

Сведения о методах измерений

Методика измерений приведена в документе: «Машина универсальная испытательная UTS500. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к машине универсальной испытательной UTS500

1.    ГОСТ 28840-90 «Машина для испытаний материалов на растяжение, сжатие и изгиб. Общие технические условия»;

2.    Техническая документация фирмы «Zwick GmbH & Co. KG», Германия.

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений.
