| Номер в госреестре | 54047-13 |
| Наименование СИ | Приборы для измерения твердости по методу Бринелля, твердомеры |
| Обозначение типа СИ | ТБ-3000 |
| Изготовитель | Общество с ограниченной ответственностью "Импульс" (ООО "Импульс"), г. Иваново |
| Год регистрации | 2013 |
| Срок свидетельства | 15.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения твердости по методу Бринелля твердомеры ТБ-3000 (в дальнейшем - приборы), предназначены для измерения твердости металлов и сплавов по методу Бринелля согласно ГОСТ 9012-59.
Принцип работы прибора для измерения твердости по методу Бринелля заключается во вдавливании стального шарика стандартного диаметра в образец под действием нагрузки, приложенной перпендикулярно поверхности образца в течении определенного времени и измерении диаметра отпечатка при помощи микроскопа.
Конструктивно прибор состоит из корпуса, стола, рычагов, редуктора и реверсивного переключателя. Система нагружения твердомеров обеспечивает приложение и снятие заданной основной нагрузки в соответствии с ГОСТ 23677-79 через наконечник к испытуемому изделию. Механизм подъема стола предназначен для установки испытуемого изделия, его подвода к наконечнику и отвода испытуемого изделия в исходное положение после завершения процесса вдавливания шарика.
Функционально приборы обеспечивают определение твердости наружных поверхностей деталей по методу Бринелля в соответствии с требованиями ГОСТ 9012-59. Результат измерений прибора определяется по диаметру отпечатка измеренного при помощи микроскопа типа МПБ с ценой деления 0,05 мм и кратностью 20.
Прибор предназначен для работы в цехах и лабораториях машиностроительных и металлургических предприятий, а также в лабораториях научно-исследовательских институтов с температурой окружающего воздуха от +10 до + 35 °С, относительной влажностью от 50 до 80 %.

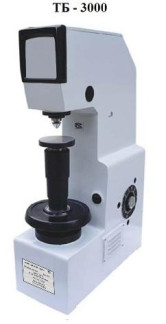

Внешний вид прибора представлен на рисунке 1.
ГБ - 3000
□
Рис. 1
Маркировка прибора представлена на рисунке 2.
Схемы пломбировки от несанкционированного доступа пломбы представлен на рисунке 3
Основные параметры приборов приведены в таблице 1.
_Таблица 1
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерения твердости по методу Бринелля, ед. твердости HB: | НВ 8-450* |
| Испытательные нагрузки: | 1839; 2452;7356; 9807; 29420 Н (187,5; 250; 750; 1000; 3000 кгс). |
| Пределы допускаемой погрешности испытательных нагрузок, % -основных 1839; 2452;7356; 9807; 29420 Н | ±1 |
| Пределы допускаемой погрешности твердомеров при поверке их эталонными мерами твердости 2-го разряда типа МТБ, %: (100 ± 25) НВ (200 ± 50) НВ (400 ± 50) НВ | ±3 ±3 ±3 |
| Диапазон регулирования расстояния от вершины испытательного наконечника до рабочей поверхности стола, мм | От 0 до 230 |
| Расстояние от оси испытательного наконечника до передней стенки корпуса твердомеров, мм | 120 |
| Продолжительность времени выдержки образца под нагрузкой фиксированная в 3-х положениях, с | 10, 30,60 |
| Пределы допускаемой погрешности выдержки времени, с | ±1 |
| Инденторы | наконечник со стальным шариком по ГОСТ 3722-81 с твердостью не менее 850HV, диаметрами (2,5±0,0025); (5±0,004);(10±0,005) мм. *наконечник с шариком из твердого сплава по ГОСТ 3722-81 с твердостью не менее 1500 HV 10 диаметрами (2,5±0,0025); (5±0,004); (10±0,005) мм |
| Способ приложения нагрузки | Электромеханический |
| Параметры электрической сети: напряжение, В частота, Гц | 380±10 % 50±1 |
| Потребляемая мощность, не более, кВт | 0,25 |
| Г абаритные размеры, мм: длина х ширина х высота | 700 х 268 х 842 |
| Масса, кг, не более: | 210 |
| Полный средний срок службы, лет | 10 |
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 1000 |
*Примечание: прибор имеет техническую возможность измерения твердости до 650 НВ, что обеспечивается при поставке изготовителем дополнительного оборудования по специальному заказу.
Знак утверждения типа наносится фотографическим способом на маркировочные таблички, которые закрепляются на корпусе твердомеров. Кроме того, знак утверждения типа наносится типографским способом на титульный лист паспорта на твердомер.
Комплектность
Комплект поставки твердомера ТБ-3000 представлен в таблице 2
Таблица 2
| Обозначение документа | Наименование и условное обозначение составных частей | Кол-во | Примечание |
| Прибор для измерения твердости металлов и сплавов по методу Бринелля твердомер ТБ-3000 | 1 шт. | В транспортной таре | |
| Стол плоский большой | 1 шт. | На приборе | |
| Подвеска грузовая | 1 шт. | На приборе | |
| Груз 2452 N | 1 шт. | На приборе | |
| Груз 4905 N | 5 шт. | На приборе | |
| Груз 613 N | 1 шт. | На приборе | |
| Сменные части | На приборе | ||
| Стол плоский малый | 1 шт. | В ящике | |
| Стол призматический | 1 шт. | В ящике | |
| Наконечник со стальным шариком 2,5 мм | 1 шт. | В ящике | |
| Наконечник со стальным шариком 5 мм | 1 шт. | В ящике | |
| Наконечник со стальным шариком 10 мм | 1 шт. | На приборе | |
| Наконечник с твердосплавным шариком 2,5 мм (по спец. заказу за отдельную плату) | 1 шт. | ||
| Наконечник с твердосплавным шариком 5 мм (по спец. заказу за отдельную плату) | 1 шт. | ||
| Наконечник с твердосплавным шариком 10 мм (по спец. заказу за | 1 шт. |
| отдельную плату) | |||
| Принадлежности | |||
| Эталонные меры твердости 2-го разряда МТБ по ГОСТ 9031-75 | |||
| НВ 100±25 | 1 шт. | В ящике | |
| НВ 200±50 | 1 шт. | В ящике | |
| НВ 400±50 | 1 шт. | В ящике | |
| НВ 600±50 по ГОСТ 9031-75 (по спец. заказу за отдельную плату) | 1 шт. | ||
| Микроскоп отсчетный, тип - МПБ,с ценой деления 0,05мм | 1 шт. | В футляре | |
| Укладка | |||
| Ящик | 1 шт. | В транспортной таре | |
| Футляр микроскопа МПБ | 1 шт. | В транспортной таре | |
| Эксплуатационная документация | |||
| ТБ-3000 ПС | Прибор для измерения твердости металлов и сплавов по методу Бринелля твердомер ТБ-3000. Паспорт | 1 экз. | В транспортной таре |
| Паспорт на эталонные меры твердости 2-го разряда МТБ | 1 экз. | В транспортной таре | |
| Паспорт на микроскоп МПБ | 1 экз. | В футляре микроскопа |
осуществляется по документу ГОСТ 8.398-80 «Приборы дл измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
-меры твердости эталонные МТБ 2-го разряда
-динамометры 2-го разряда с наибольшими пределами измерения 5 и 50 кН, ПГ
±0,24 %
-микроскоп инструментальный ИМЦ 100х50,0-100 мм; ПГ ±3мкм -оптиметр вертикальный ИКВ, 0-150 мм, ПГ ±(02-0,3) мкм -твердомер по Виккерсу
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
Нормативные и технические документы, устанавливающие требования к приборам для измерения твердости по методу Бринелля твердомерам ТБ-3000
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю ГОСТ 8.398-80 ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки.
ТУ 4271-005-75911452-12 Приборы для измерения твердости по методу Бринелля твердомеры ТБ-3000 Технические условия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством РФ обязательным требованиям.
