| Номер в госреестре | 54060-13 |
| Наименование СИ | Преобразователи акустической эмиссии широкополосные с предварительным усилителем |
| Обозначение типа СИ | АЕШД |
| Изготовитель | ООО "Бизон Лтд.", г.Саров |
| Год регистрации | 2013 |
| Срок свидетельства | 02.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи акустической эмиссии (ПАЭ) широкополосные с предварительным усилителем (ПУ) АЕШД (далее - преобразователи АЕШД) предназначены для преобразования колебательного смещения или скорости смещения поверхности объекта контроля в переменное напряжение, пропорциональное колебательному смещению или скорости смещения поверхности объекта контроля.
Принцип действия ПАЭ основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей. Дальнейшее усиление электрических сигналов осуществляется ПУ.
Конструктивно ПАЭ выполнен в виде цилиндрического корпуса из нержавеющей стали, внутри которого расположены пьезокерамические чувствительные элементы. Конструкция преобразователя пылевлагонепроницаемая. С ПУ преобразователь соединяется посредством встроенного в боковую поверхность кабеля типа АВКТМ-2 длиной не менее 500 мм с разъемом типа дифференциальный BNC connector. Органов управления, расположенных непосредственно на преобразователе, не имеется.
Чувствительный элемент преобразователя состоит из двух кольцевых пьезоэлементов 018x015x2 мм и 013x010x2 мм, изготовленных из пьезокерамики ЦТС - 19, приклеенных концентрически на протекторе с помощью эпоксидного проводящего клея. Векторы поляризации пьезоэлементов направлены параллельно друг к другу. Оба пьезоэлемента имеют сверхширокополосную характеристику, которая достигается синтезом смежных частично пересекающихся мод колебаний: резонанса колебаний в окружном направлении и резонанса колебаний в осевом направлении.
При падении объемных волн на протектор преобразователя на верхних электродах пьезоэлементов возникают электрические заряды одинакового знака. Сигнал от преобразователя подается через соединительный кабель АВКТМ 2 и двухштырьковый разъем типа BNC на выносной дифференциальный ПУ. При дифференциальном подключении ПУ сигналы акустической эмиссии от обоих пьезоэлементов, некомпенсированные электрические помехи, вызванные наводками в кабеле, температурными колебаниями и др. влияющими на пьезокерамику физическими воздействиями, на выходе ПУ вычитаются, что позволяет существенно снизить влияние помех на показания преобразователя.
Работа схемы ПУ, использующего принцип прямого усиления, осуществляется следующим образом: сигналы с чувствительных пьезоэлементов поступают на входы дифференциального усилителя, где происходит усиление их разности. Рабочая полоса частот формируется блоками активных фильтров низкой и высокой частоты, которые ограничивают полосу пропускаемых сигналов снизу и сверху, соответственно. Выходной усилитель формирует сигнал необходимой мощности для работы на радиочастотный кабель (РК). Питание ПУ и передача полезного сигнала осуществляется по одному и тому же РК. Для исключения влияния цепей питания на сигнальные цепи в конструкции ПУ предусмотрена схема развязки. Схема развязки обеспечивает передачу постоянной составляющей тока линии на источник питания, который формирует все необходимые напряжения для питания ПУ. Подсоединение преобразователя к ПУ осуществляется с помощью разъёма типа
BNC (дифференциального типа - двухштырьковый соединитель). Подсоединение усилителя к оконечной преобразовательной аппаратуре выполняется с помощью одноштырькового соединителя типа BNC.
ПУ конструктивно размещается в стандартном корпусе, выполненном из алюминиевого сплава. Габариты ПУ - 52,5^38x27 мм (длина х ширина х высота). Подстыковоч-ные разъемы расположены на боковых поверхностях корпуса ПУ. Органов управления, расположенных непосредственно на ПУ, не имеется.
Внешний вид преобразователя АЕШД приведен на рисунках 1 - 3.

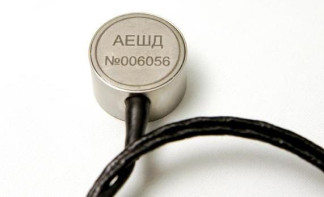

Примечание: * - место для нанесения обозначения типа преобразователя Рисунок 1 - Общий вид ПАЭ
Примечание: ** - место для размещения наклеек Рисунок 3 - ПУ (вид снизу)
Основные метрологические характеристики преобразователей АЕШД приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Коэффициент электроакустического преобразования на среднегеометрической частоте диапазона рабочих частот Sm при воздействии продольных волн, дБ (относительно 1 В/(м/с)), не менее | 70 |
| Пределы относительной погрешности электроакустического преобразования, % | ± 25 |
| Диапазон рабочих частот, кГ ц | от 100 до 800 |
| Неравномерность амплитудно-частотной характеристики преобразователя в диапазоне рабочих частот при воздействии продольных волн, дБ, не более | ± 6 |
| Ослабление сигнала за пределами рабочей полосы частот, дБ/октава | 20 |
Основные технические характеристики преобразователей АЕШД приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры преобразователя (диаметр х высота), мм | 21х9,7 |
| Масса преобразователя, г, не более | 50 |
| Г абаритные размеры ПУ (длина х ширина х высота), мм | 52,5х38х27 |
| Масса ПУ, г, не более | 100 |
| Напряжение питания постоянного тока ПУ, В | 28 ± 3 |
| Рабочий диапазон температуры преобразователя, °С | от 0 до плюс 120 |
| Рабочий диапазон температуры ПУ, °С | от 0 до плюс 80 |
| Относительная влажность воздуха при температуре 20 °С | до 80 % |
| Атмосферное давление, кПа | от 84 до 106 |
| Среднее время наработки на отказ, ч | 4000 |
| Средний срок службы, лет | 5 |
наносится на корпус преобразователя АЕШД методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- преобразователь акустической эмиссии широкополосный с предварительным усилителем АЕШД - 1 шт.;
- комплект эксплуатационной документации (Преобразователи акустической эмиссии широкополосные с предварительным усилителем АЕШД. Паспорт БГКН.433551.002 ПС; Преобразователи акустической эмиссии широкополосные с предварительным усилителем АЕШД. Руководство по эксплуатации БГКН.433551.002 РЭ.) - 1 комплект;
- методика поверки - 1 шт.
осуществляется по документу БГКН.433551.002 МП «Инструкция. Преобразователи акустической эмиссии широкополосные с предварительным усилителем АЕШД. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 15.01.2013 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09), диапазон измерений виброперемещения (10-9 + 10-4) м с пределами допускаемой погрешности измерений ± 0,5 • 10-9 м, диапазон измерений линейного перемещения 10-9 + 10-3 м с пределами допускаемой погрешности измерений ± 3 • 10-9 м;
- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел...5 В/дел, погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс...50 с/дел, погрешность установки ± 0,005 %.
«Преобразователи акустической эмиссии широкополосные с предварительным усилителем АЕШД. Руководство по эксплуатации БГКН.433551.002 РЭ».
Нормативные и технические документы, устанавливающие требования к преобразователям акустической эмиссии широкополосным с предварительным усилителем АЕШД
«Преобразователь акустической эмиссии широкополосный. Технические условия БГКН.433551.002ТУ», «Предварительный усилитель. Технические условия БГКН.770162.003ТУ».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 100 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
